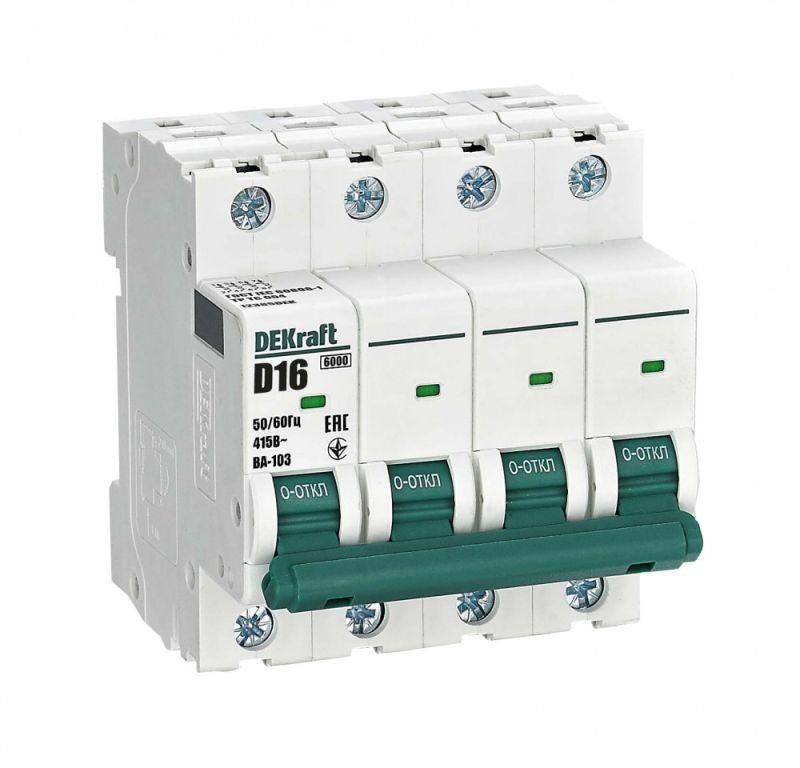

Автоматический выключатель ВА-103 4P 16А D 6кА новый - 12385DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - четырёхполюсный устройство на 16 А с характеристикой D и отключающей способностью 6 кА, предназначенное для защиты цепей с высокими пусковыми токами. Подходит для монтажа на DIN-рейку и полностью совместим с системами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным импульсным токам - идеально для оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, конвейеры, сварочные аппараты. Может применяться как вводной автомат в распределительных щитах.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В переменного тока (AC)
• Номинальное напряжение изоляции (Ui): 500 В
• Отключающая способность: 6 кА
• Характеристика срабатывания: D - медленное срабатывание при высоких пусковых токах
• Частота: 50/60 Гц
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Монтаж: на DIN-рейку, занимает 4 модуля (72 мм шириной)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с обычными уровнями запыления

Совместимость и монтаж

Выключатель ВА-103 легко устанавливается на стандартную DIN-рейку типа TS35. Его габариты соответствуют требованиям IEC 60947-2. Устройство полностью совместимо с корпусами и оболочками DEKRAFT и Systeme Electric - можно использовать существующие шины, клеммы и крышки без адаптации. Возможна установка дополнительных аксессуаров (например, блокировок, сигнализаций) только с левой стороны корпуса.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Наличие индикатора состояния контактов позволяет визуально определить, находится ли автомат в положении «вкл» или «выкл», даже если рукоятка заблокирована или закрыта крышкой. Это снижает риск случайного включения при обслуживании.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками - повышенная механическая прочность и долговечность
• Боковые каналы охлаждения обеспечивают стабильную работу при температуре до +40 C и выше
• Индикатор положения контактов - наглядное отображение состояния без необходимости вскрытия
• Поддержка дополнительных аксессуаров слева - удобно для комплексной сборки щита
• 100%-я совместимость с популярными системами DEKRAFT и Systeme Electric - минимум проблем при замене или расширении

Ограничения применения

• Не предназначена для использования во влажных, пыльных или наружных условиях - степень защиты IP20 исключает контакт с водой и пылью
• Не подходит для постоянных нагрузок выше 16 А - превышение вызовет ложное срабатывание или выход из строя
• Дополнительные аксессуары можно устанавливать только слева - нельзя комбинировать с правосторонними модулями других производителей без проверки совместимости
• Работает только с переменным током - не применяется в цепях постоянного тока

Примеры использования

• Вводной автомат в распределительном щите производственного участка
• Защита трёхфазного двигателя мощностью до 7,5 кВт с частотным преобразователем
• Щит управления конвейерной линии с несколькими асинхронными двигателями
• Автоматизация системы вентиляции с крупными вентиляторами

Практические советы

• При выборе места установки учтите глубину монтажа - 78,5 мм требует достаточного зазора за DIN-рейкой
• Для многократных операций включения/выключения рекомендуется контролировать температуру вокруг автомата - боковые каналы охлаждения эффективны, но не заменяют хорошую вентиляцию
• Перед заменой старого автомата проверьте соответствие типоразмера и количества модулей - ВА-103 занимает ровно 4 модуля
• Если нужна сигнализация состояния или дистанционное управление - используйте аксессуары только от DEKRAFT, установленные слева
• Не путайте с бытовыми автоматами с характеристикой C - ВА-103 с характеристикой D специально создан для тяжёлых промышленных нагрузок
