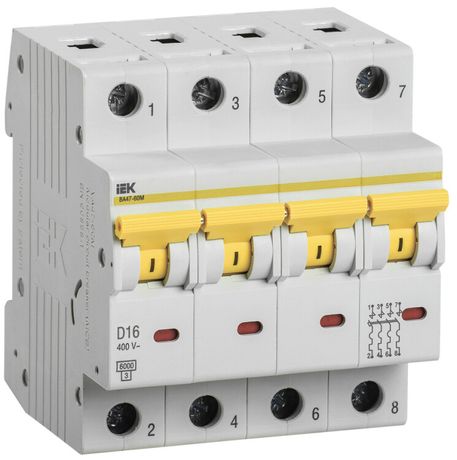

Выключатель автоматический четырехполюсный ВА47-60M 4Р 16А 6кА D KARAT | MVA31-4-016-D IEK

Автоматический выключатель ВА47-60M от IEK - четырёхполюсное устройство на 16 А с характеристикой D и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для использования в распределительных щитах жилых и административных зданий.

Назначение и область применения

Выключатель ВА47-60M защищает электрические цепи от повреждений, вызванных перегрузками и короткими замыканиями. Он обеспечивает как автоматическое отключение при аварийных ситуациях, так и возможность ручного управления питанием участка сети. Применяется в групповых и учётно-распределительных щитах квартир, этажей, офисов и других объектов с трёхфазным питанием. Подходит для нагрузок с высоким пусковым током - например, двигателей, насосов, компрессоров.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - предназначена для защиты оборудования с высоким пусковым током (например, электродвигателей)
• Частота: 50 Гц
• Тип напряжения: AC (не рекомендован для постоянного тока DC)
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижающее риск повреждения проводки
• Количество модулей DIN: 4 (занимает 4 стандартных модуля на рейке)
• Глубина монтажа: 71 мм - требует достаточного внутреннего объёма шкафа
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки

Совместимость и монтаж

Выключатель ВА47-60M монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной не менее 71 мм внутри распределительного щита. Все четыре полюса соединены механически - при срабатывании одного все остальные отключаются одновременно. Подключение проводов осуществляется через винтовые зажимы. Максимальное сечение жил - 2,5 мм2 (медные). Не допускается использование многожильных проводов без наконечников. Рекомендуется проверять затяжку контактов после первых нескольких включений.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 обеспечивает повышенную безопасность при коротком замыкании. Наличие механизма “ручной фиксации” предотвращает самопроизвольное включение после срабатывания. Устройство не имеет защиты от перенапряжений - для этого необходимо использовать отдельные устройства (например, УЗИП).

Преимущества

• Высокая надёжность благодаря исполнению серии KARAT от IEK
• Устойчивость к импульсным нагрузкам благодаря характеристике D
• Компактность - занимает всего 4 модуля на DIN-рейке
• Поддержка дополнительной комплектации - позволяет адаптировать устройство под задачи автоматизации
• Долгий срок службы - до 15 лет при правильном использовании

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не предназначен для работы с постоянным током (DC) - только переменный ток AC
• Не заменяет УЗО - не реагирует на токи утечки, необходима отдельная установка защитного устройства
• Не рекомендуется для цепей с частыми включениями более 10 раз в день - износ механизмов возрастает

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения дома
• Распределение питания по трем фазам и нулевому проводу в этажном щите многоэтажного здания
• Отключение группы мощных станков на производстве с высоким пусковым током
• Щитовая защита кондиционеров, вентиляторов, компрессоров в коммерческих помещениях

Практические советы

• Перед установкой проверьте соответствие номинала автомата ВА47-60M сечению кабеля - для 16 А минимум 2,5 мм2 медного провода
• При монтаже в плотно упакованных щитах учитывайте глубину 71 мм - недостаток места может помешать закрыванию крышки
• Для защиты от токов утечки обязательно используйте УЗО перед этим автоматом
• Если нужна дистанционная сигнализация или управление - выбирайте версию с дополнительными контактами (NO/NC)
• Не устанавливайте этот автомат вместо одно- или двухполюсного - он рассчитан исключительно на трёхфазные системы с нулём
