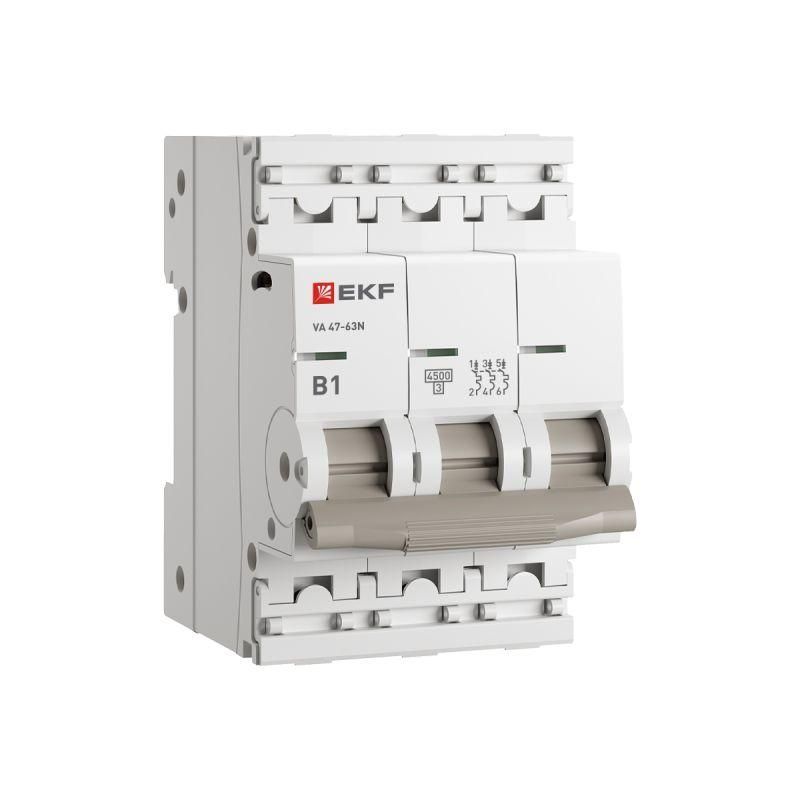

Автоматический выключатель ВА 47-63N 3P 1А (В) 4,5 кА PROXIMA - M634301B EKF

Автоматический выключатель ВА 47-63N 3P 1А 4,5 кА PROXIMA от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в распределительных щитах жилых и общественных зданий, обеспечивает безопасную коммутацию и легко монтируется на DIN-рейке. Артикул m634301b относится к серии PROXIMA, совместимой с типичными бытовыми и офисными нагрузками.

Назначение и область применения

Автоматический выключатель ВА 47-63N 3P 1А 4,5 кА PROXIMA защищает трёхфазные цепи переменного тока с номинальным напряжением до 400 В. Он срабатывает при превышении допустимого тока (1 А) или при возникновении короткого замыкания. Применяется в распределительных щитках квартир, офисов, малых предприятий, где требуется защита групп освещения, розеток или слаботочных систем. Подходит для установки в условиях нормальной влажности и отсутствия агрессивных паров.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 400 В AC - рабочее напряжение сети переменного тока.
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить.
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовые приборы).
• Напряжение изоляции: 660 В - предельное напряжение, которое не вызовет пробоя изоляции.
• Сечение провода: 1–16 мм2 - подходящий диапазон для подключения медных проводов.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 18 мм/модуль).
• Рабочая температура: от –40 C до +55 C - позволяет использовать в неотапливаемых помещениях.
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира.
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Глубина монтажа: 72 мм - требуемый свободный объём за щитом для правильной установки.
• Степень загрязнения 2: допустимо наличие непроводящей пыли и временной конденсации влаги.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 3P 1А 4,5 кА PROXIMA устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением 1–16 мм2. Устройство совместимо с другими элементами серии ВА 47-63N: можно комбинировать с УЗО, реле контроля напряжения, контактами. Пластиковая крышка над зажимами предотвращает случайное прикосновение и позволяет пломбировать устройство - важно для объектов с контролируемым доступом. Монтаж выполняется при отключенном питании. Глубина 72 мм требует достаточного места внутри щита - проверьте перед установкой.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N 3P 1А 4,5 кА PROXIMA соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей для бытового и аналогичного использования. Конструкция обеспечивает класс безопасности II (двойная изоляция). Индикатор на лицевой панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, даже если рукоятка находится в промежуточном состоянии. Это повышает безопасность при обслуживании.

Преимущества

• Улучшенная конструкция корпуса снижает риск перегрева и увеличивает срок службы.
• Пластика крышка над зажимами защищает от случайного прикосновения и позволяет применять пломбы - важна для арендных помещений и административных зданий.
• Удобная рукоятка обеспечивает чёткую фиксацию положения и простое управление даже в перчатках.
• Широкий диапазон рабочих температур делает возможным использование в холодных помещениях (гаражи, подвалы, технические этажи).
• Поддержка проводов до 16 мм2 позволяет подключать мощные группы без переходников.

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность.
• Не рекомендуется для защиты двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - характеристика B слишком чувствительна.
• Не подходит для однофазных цепей с нулевым проводом, если требуется отключение нуля - этот выключатель отключает только фазы.
• Требует минимум 72 мм глубины за щитом - не подходит для тонких или узких шкафов.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазной группы розеток в офисе с компьютерами и оргтехникой.
• Щиток на лестничной клетке для питания освещения и сигнализации.
• Распределительный щит в нежилом помещении (склад, мастерская) с нагрузкой до 1 А на каждую фазу.
• Дополнение в существующем щите EKF - совместим с другими изделиями серии ВА 47-63N.

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте калиброванный обжим или плотно затяните винты, чтобы избежать нагрева.
• При использовании в щитах с несколькими автоматами - располагайте ВА 47-63N 3P 1А 4,5 кА PROXIMA рядом с другими выключателями той же серии для единообразия и удобства обслуживания.
• Если требуется защита от утечек тока - обязательно установите УЗО выше или ниже этого автомата, так как он сам не обладает этой функцией.
• При монтаже в холодных помещениях - убедитесь, что температура не опускалась ниже –40 C до включения, иначе механизм может работать некорректно.
• Пломбировка через крышку - обязательна для объектов с ограниченным доступом. Используйте специальные пломбы, совместимые с конструкцией EKF.
