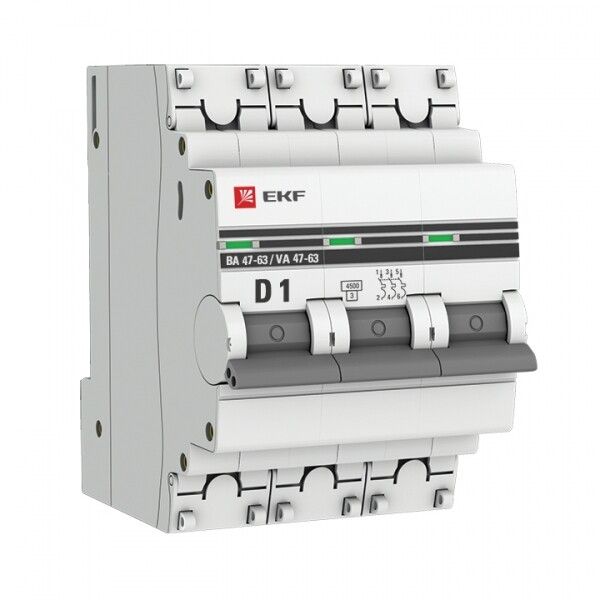

Выключатель автоматический трехполюсный ВА 47-63 1А D 4,5кА PROxima | mcb4763-3-01D-pro EKF

Автоматический выключатель модульный трехполюсный 1А D 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель серий ВА 47-63 используется в бытовых и промышленных системах на переменном токе, обеспечивает надежную работу при нагрузках до 1 А и совместим с DIN-рейкой. Артикул mcb4763-3-01d-pro соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 1А D 4,5кА ВА 47-63 защищает три фазы одновременно. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется защита оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель безопасно отключит.
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели); срабатывает при токе 10–20 крат от номинала.
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергии пробоя при КЗ.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызовёт пробоя изоляции.
• Тип расцепителя: электромагнитный + тепловой - двойная защита: от КЗ (магнитный элемент) и от перегрузки (тепловой биметаллический элемент).
• Поперечное сечение провода: 1…25 мм2 - позволяет подключить медные провода этого сечения.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12,5 мм; не защищен от воды и пыли.
• Рабочая температура: от –25C до +50C - допустимый диапазон для установки внутри помещений.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутация).
• Глубина монтажа: 41 мм - требуемое свободное пространство за DIN-рейкой.
• Потери мощности: 6,2 Вт - теплообразование при работе на номинале, влияет на нагрев в плотно собранных щитах.
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ.
• Ширина: 3 модуля (54 мм) - занимает три ячейки на DIN-рейке.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-63 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка осуществляется путём защёлкивания задней части устройства. Для подключения используются винтовые зажимы, доступ к которым ограничен пластиковыми крышками - они предотвращают случайное прикосновение и позволяют пломбировать выключатель после монтажа. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не рекомендуется использовать многожильные провода без наконечников - возможен плохой контакт.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Обладает классом токоограничения 3, что повышает безопасность при аварийных режимах. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к переходным процессам. Конструктивно реализовано двухступенчатое отключение: тепловое - для перегрузок, магнитное - для КЗ. Цветовая индикация на передней панели показывает состояние: “ON” - включен, “OFF” - отключен, между положениями - сработал.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при механическом воздействии.
• Защитные крышки на зажимах - исключают несанкционированное вскрытие и повышают безопасность обслуживания.
• Удобная ручка управления - легко визуально определить положение и произвести ручное отключение даже в условиях слабого освещения.
• Цветовой индикатор состояния - сразу видно, работает ли выключатель или он сработал.
• Долгий гарантийный срок - 84 месяца указывает на уверенность производителя в долговечности.
• Поддерживается в ассортименте EKF PROxima - значит, есть возможность найти аналоги по току и числу полюсов для унифицированного щита.

Ограничения применения

• Не внешних установок - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Не подходит для постоянных токов (DC) - только для переменного тока 50 Гц.
• Не следует применять в местах с температурой ниже –25C или выше +50C - риск отказа расцепителей.
• При сборке щитов с большим количеством автоматов учтите потери мощности (6,2 Вт) - возможно перегревание соседних устройств.
• Не используйте с проводами меньше 1 мм2 - плохо фиксируются в зажимах, создаёт риск нагрева и возгорания.

Примеры использования

• Щитовая группа на входе в квартиру с кондиционером или тепловым насосом - D-характеристика справится с пусковыми токами.
• Производственный участок с группой асинхронных двигателей - защита трёх фаз, точное отключение при КЗ.
• Объекты ЖКХ: насосные станции, системы вентиляции, лифты - надёжная защита с пломбируемыми зажимами для контроля доступа.
• Складские помещения с крупной техникой - сочетание прочного корпуса и стандарта ГОСТ делает его подходящим для условий повышенной запылённости (при наличии внешнего кожуха).

Практические советы

• Выбирая этот автомат, проверьте соответствие сечения кабеля - особенно важно при использовании многожильных проводов: обязательно используйте наконечники НШВИ.
• При установке нескольких автоматов рядом - оставляйте минимум 5 мм зазора между ними для лучшего теплоотведения, так как каждый потребляет 6,2 Вт тепла.
• После монтажа всегда проверяйте затяжку контактов - недостаточно плотный контакт увеличивает вероятность нагрева и выхода из строя.
• Если нужна защита от перенапряжений - параллельно установите УЗИП, поскольку данный автомат не выполняет функцию защиты от импульсных помех, хотя и имеет уровень устойчивости 4 кВ.
• Для сервисного обслуживания - можно опломбировать крышку зажимов, чтобы исключить внесение изменений без авторизации.
