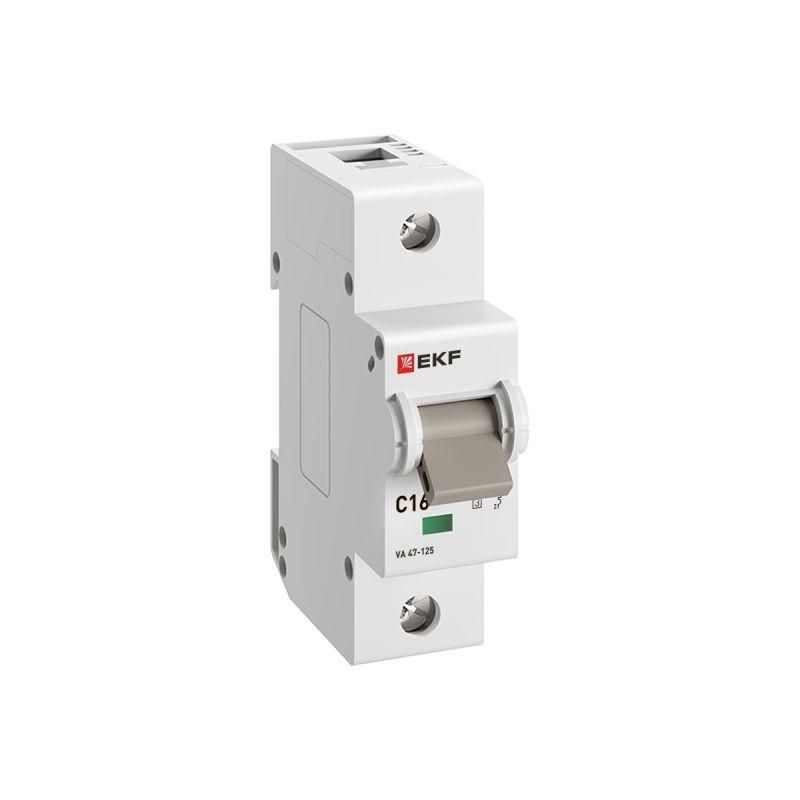

Автоматический выключатель ВА 47-125 1P 16А (C) 15кА PROXIMA EKF - mcb47125-1-16C

Автоматический выключатель ВА 47-125 1P 16А (C) 15кА PROXIMA EKF предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Благодаря высокой отключающей способности и компактным размерам, этот выключатель легко устанавливается в распределительных щитках и заменяет более крупные силовые автоматы.

Назначение и область применения

Автоматический выключатель ВА 47-125 1P 16А (C) 15кА PROXIMA EKF защищает однополюсные цепи с номинальным напряжением 230 В и частотой 50/60 Гц. Подходит для защиты освещения, розеточных групп, бытовых приборов и маломощного оборудования на объектах с уровнем загрязнения 2. Применяется в жилых домах, офисах, торговых помещениях и на производстве там, где требуется надёжная защита от КЗ с током до 15 кА.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники);
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Номинальное напряжение: 230 В AC / 660 В изоляции - работает в сети 230 В, но изоляция рассчитана на более высокие напряжения для безопасности;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций;
• Количество полюсов: 1 - управляет одной фазой;
• Сечение провода: 1–35 мм2 - позволяет подключать медные провода от тонких до мощных;
• Ширина: 1,5 модуля (27 мм) - занимает мало места в щите;
• Глубина монтажа: 82 мм - требует достаточного пространства внутри щита;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Рабочий диапазон температур: -25…+50 C - можно использовать в неотапливаемых помещениях, включая подвалы и технические этажи;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.

Совместимость и монтаж

Выключатель устанавливается на DIN-рейку 35 мм, типичную для современных распределительных щитов. Монтаж осуществляется стандартным зажимом - достаточно вставить устройство в рейку и зафиксировать защёлкой. Подключение проводов выполняется в верхние и нижние клеммы - полярность не важна. Убедитесь, что глубина щита минимум 82 мм, чтобы выключатель свободно помещался. Совместим с другими аппаратами серии PROXIMA EKF, включая УЗО и дифавтоматы того же форм-фактора.

Безопасность и стандарты

Автоматический выключатель ВА 47-125 1P 16А (C) 15кА PROXIMA EKF соответствует требованиям международного стандарта IEC 60898-1. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. Напряжение изоляции 660 В обеспечивает безопасность даже при случайных перенапряжениях.

Преимущества

• Высокая отключающая способность (15 кА) делает её подходящей для мест с высокой возможностью КЗ - например, рядом с трансформаторами или в старых сетях;
• Компактная ширина 1,5 модуля экономит место в щите - удобно при плотной компоновке;
• Устойчивость к температурным колебаниям (-25…+50 C) - подходит для установки вне отапливаемых помещений;
• Использование серебряных контактов увеличивает срок службы и снижает вероятность заклинивания;
• Двойная дугогасительная система гарантирует безопасное гашение дуги даже при аварийных режимах.

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - только переменный ток 50/60 Гц;
• IP20 не допускает использование во влажных средах (ванная, улица, подвалы с протечками) - нужна дополнительная защита (коробка, герметизация);
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (более 10×Iн), например, крупные насосы или компрессоры - лучше выбрать характеристику D;
• Не является УЗО - не защищает от утечек тока на землю, для этого требуется отдельное устройство.

Примеры использования

• Защита группы розеток в квартире с холодильником, микроволновкой и зарядными устройствами;
• Щитовая на лестничной клетке для освещения коридора и лифтового холла;
• Подключение станков с асинхронными двигателями (до 1,5 кВт) в мастерской;
• Распределительный щит в административном здании для осветительных контуров.

Практические советы

• Выбирая автомат, проверьте, что номинальный ток (16 А) соответствует сечению провода - для 16 А оптимально 2,5 мм2 меди, максимум - 4 мм2;
• При установке в щит с ограниченной глубиной - убедитесь, что задняя стенка не препятствует монтажу (82 мм - минимально);
• Не используйте этот выключатель как основной рубильник - он не предназначен для частых ручных включений/выключений;
• При замене - всегда отключайте питание и проверяйте отсутствие напряжения тестером;
• Если в цепи есть мощные устройства с пуском - рассмотрите вариант с характеристикой D, а не C.
