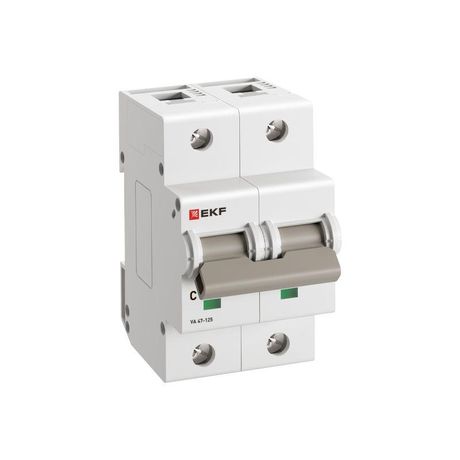

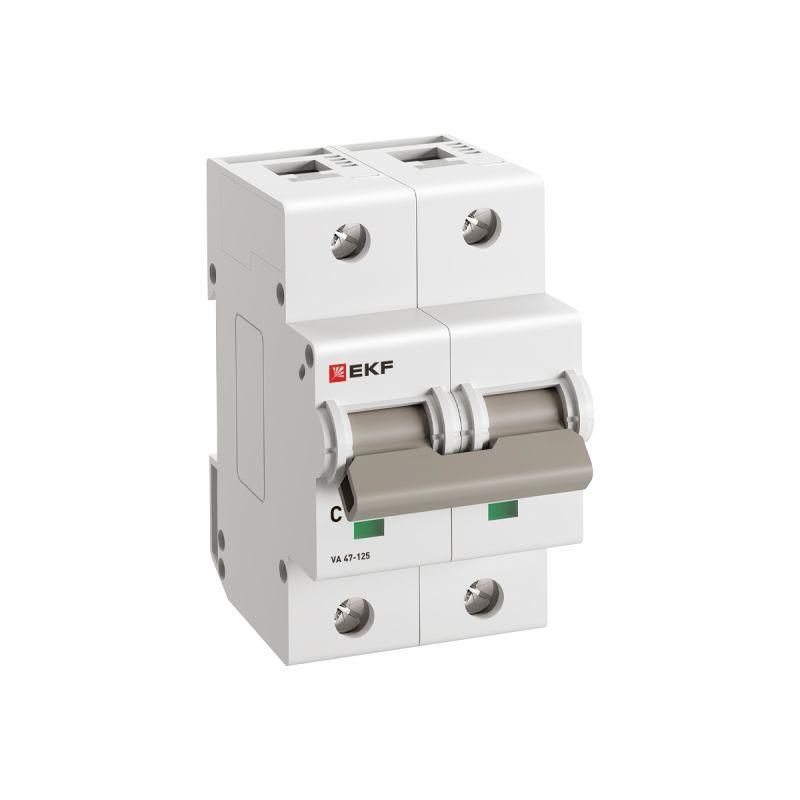

Автоматический выключатель ВА 47-125 2P 25А (C) 15кА PROXIMA EKF - mcb47125-2-25C

Автоматический выключатель ВА 47-125 PROxima EKF - двухполюсное устройство на 25 А с характеристикой C и отключающей способностью 15 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в жилых, офисных и промышленных объектах. Устройство совмещает компактность, надежность и соответствие требованиям современных норм.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает однофазные цепи переменного тока с номинальным напряжением 230 В. Подходит для установки в распределительных щитках квартир, частных домов, административных зданий и малых производственных участков. Применяется для защиты освещения, розеточных групп, бытовых приборов и оборудования мощностью до 5,75 кВт.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компьютеры);
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Количество полюсов: 2 - одновременно отключаются фаза и нейтраль, что повышает безопасность при обслуживании;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу даже при кратковременных скачках напряжения;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к сетевым импульсам, таким как грозовые перенапряжения;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Частота: 50–60 Гц - работает в сетях России, Европы и других стран с этими стандартами;
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от тонких до толстых, включая многожильные;
• Рабочий диапазон температур: –25…+50 C - сохраняет работоспособность в неотапливаемых помещениях и на улице внутри щита;
• С коммутируемым нейтральным проводником - нейтраль также размыкается при отключении, что соответствует требованиям ПУЭ для некоторых типов цепей;
• Глубина монтажа: 82 мм - требует достаточного пространства в щите для свободного открывания крышки и удобного подключения;
• Степень загрязнения 2 - допустимо использование в помещениях с умеренной запыленностью и отсутствием проводящей пыли.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на стандартную DIN-рейку типа 35 мм. Клеммы рассчитаны на затяжку отверткой - рекомендуется использовать крестовую отвертку с моментом 0,6–0,8 Нм. Подключение проводов осуществляется сверху и снизу - вход/выход не имеет полярности. Устройство совместимо со всеми щитками, поддерживающими модульную систему EKF и аналогичные бренды. Обратите внимание: глубина 82 мм требует минимум 90–100 мм свободного пространства в щите для комфортного монтажа и последующего обслуживания.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при аварийном отключении. Серебросодержащая контактная группа увеличивает срок службы и снижает нагрев при длительной работе. Устройство не предназначено для управления частотными преобразователями, светодиодными драйверами или оборудованием с высоким пусковым током - для них требуется характеристика D.

Преимущества

• Высокая отключающая способность (15 кА) - позволяет применять вместо более крупных силовых автоматов в условиях повышенных токов КЗ;
• Компактность: 3 модуля при номинале 25 А - экономия места в щите;
• Наличие коммутируемого нейтраля - повышает уровень безопасности при ремонте;
• Изготовление с учетом требований EKF PROxima - единый стиль, цветовая маркировка и качество сборки всей серии;
• Улучшенная дугогасительная система - меньше вероятность выхода из строя после нескольких срабатываний.

Ограничения применения

• Не применяется в трехфазных цепях - нужен трёх- или четырёхполюсный вариант;
• Не подходит для помещений с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 исключает открытые установки;
• Не рекомендован для защиты двигателей с высоким пусковым током (более 5–7×Iн) - лучше выбрать характеристику D;
• Не предназначен для частого ручного включения/отключения - не является рубильником;
• Не используйте с источниками бесперебойного питания (ИБП) без проверки совместимости - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отключение цепи освещения с люминесцентными и LED-светильниками;
• Щиток в гараже для защиты электроинструментов и зарядных устройств;
• Распределительный щит многоэтажного дома - как второй этап защиты перед точечными автоматами;
• Объекты с ограниченным местом в щите - где важна плотная упаковка автоматов.

Практические советы

• Перед установкой проверьте, чтобы суммарная нагрузка на цепь не превышала 5,75 кВт (25 А × 230 В);
• При подключении многожильных проводов используйте наконечники - это предотвращает ослабление контакта;
• Не затягивайте клеммы слишком сильно - это повредит пластик и нарушит контакт;
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и отключающую способность (15 кА);
• Для щитов с большим количеством автоматов - выбирайте модели одной серии (например, все ВА 47-125 PROxima EKF) - так проще диагностировать и обслуживать.
