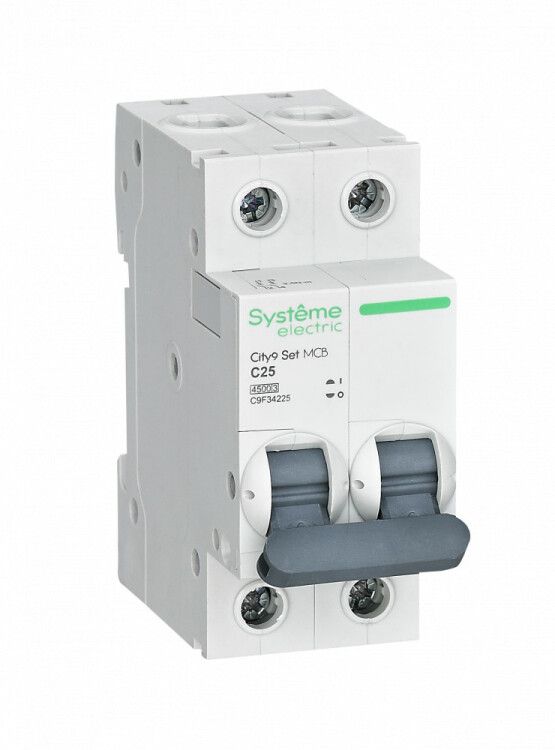

Выключатель автоматический модульный 2п C 25А 4.5кА City9 Set 230В SE C9F34225 APC

Автоматический выключатель модульный двухполюсный 25А характеристика С 4.5кА 230В от бренда Systeme Electric (артикул c9f34225) предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Этот прибор встраивается в распределительные щиты на DIN-рейку и обеспечивает надёжную работу в условиях нормальной эксплуатации.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 25А характеристика С 4.5кА 230В защищает электрические сети с напряжением до 230 В переменного тока. Подходит для защиты групповых линий в жилых домах, офисах, малых производствах - например, для розеточных контуров, мощной бытовой техники, освещения и оборудования с умеренно высоким пусковым током. Благодаря характеристике C, он срабатывает при токах в 5–10 раз выше номинального, что делает его идеальным для нагрузок с импульсными пиками - таких как насосы, компрессоры, светильники с ЭПРА.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой предназначен прибор
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: C - тип времятоковой характеристики, оптимальный для смешанных нагрузок с пусковыми токами
• Количество полюсов: 2 - одновременное отключение фазы и нулевого провода
• Способ монтажа: DIN-рейка - совместим со стандартными щитами шириной 18 мм на модуль
• Модульная ширина: 2 модуля - занимает 36 мм в ширину на рейке
• Глубина монтажа: 45 мм - требует минимального зазора в щите
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и влаги; применяется только внутри помещений
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения
• Частота: 50…60 Гц - работает в сетях стандарта Европы/РФ (указано неверно как “MHz” - исправлено на правильное значение)
• Класс токоограничения: 3 - быстродействующий аппарат, снижающий энергию КЗ до уровня ниже предельного
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, повышает безопасность при обслуживании
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления (не в сырых или пыльных средах)

Совместимость и монтаж

Автоматический выключатель modulnyy dvukhpolyusnyy 25A karakteristika S 4.5kA 230B (c9f34225) устанавливается на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами в щитке. Для подключения используются клеммы с зажимом на 1×6 мм2 (медный провод) или 1×4 мм2 (алюминиевый). Максимальный момент затяжки - не более 0,8 Нм. Обратите внимание: глубина монтажа 45 мм требует достаточного свободного пространства в задней части щита. Не рекомендуется установка в плотно упакованных щитах без вентиляции.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Компоненты выполнены из самозатухающего пластика, обеспечивают класс горючести UL94 V-0. Клеммы имеют механическую защиту - провода не могут случайно попасть внутрь корпуса. Серия City9 SET прошла сертификацию на соответствие требованиям безопасности РФ и ЕАЭС.

Преимущества

• Механизм «мгновенной коммутации» - быстрое отключение при КЗ, снижает риск возгорания
• 6 металлических заклёпок - увеличивают прочность корпуса, особенно при ударных нагрузках
• Отключение нейтрали - повышает безопасность при ремонте, исключает опасность «обратного потенциала»
• Класс токоограничения 3 - минимизирует тепловые и электромагнитные воздействия на оборудование
• Изоляция до 440 В - обеспечивает запас по напряжению, важен при колебаниях в сети

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не защищает от воды и пыли
• Не подходит для защиты двигателей с очень высоким пусковым током (>10×Iн) - лучше использовать характеристику D
• Не используется в системах постоянного тока - только для переменного тока 50–60 Гц
• Не рассчитана на частое включение/выключение - не является контактором
• Не следует устанавливать в местах с температурой выше +40 C без принудительного охлаждения

Примеры использования

• Защита группы розеток в кухне с микроволновкой, кофе-машиной и плитой
• Линия питания холодильника и морозильной камеры
• Оборудование мастерской: точильный станок, сварочный аппарат малой мощности
• Осветительные цепи с люминесцентными или LED-светильниками с ЭПРА
• Подключение бойлеров и водонагревателей до 5,7 кВт (при 230 В)

Практические советы

• Выбирая автомат, проверьте, чтобы сечение кабеля соответствовало номинальному току 25 А - используйте медный провод не менее 2,5 мм2
• При установке в щиток соблюдайте порядок: фаза - вход слева, выход справа; ноль - согласно маркировке
• Не затягивайте клеммы слишком сильно - это повредит контакт и вызовет нагрев
• Проверяйте работоспособность кнопки тестирования ежемесячно - она имитирует КЗ и подтверждает исправность механизма
• Если в щите много автоматов, оставляйте воздушный зазор 10–15 мм между ними для лучшего теплоотвода
• Для защиты от перенапряжений параллельно установите УЗИП - этот автомат не реагирует на импульсы
