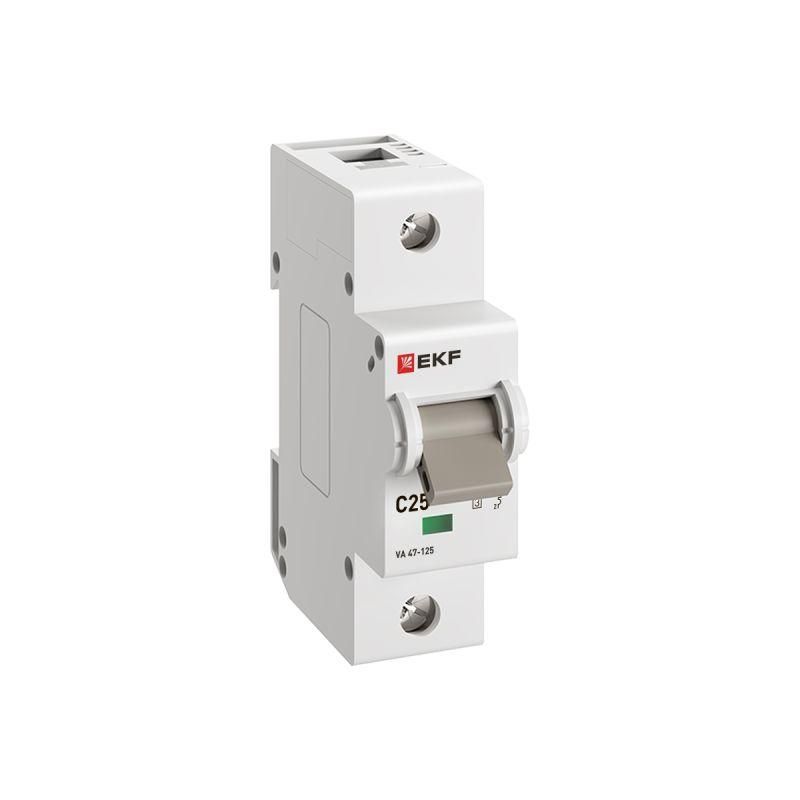

Автоматический выключатель ВА 47-125 1P 25А (C) 15кА PROXIMA EKF - mcb47125-1-25C

Автоматический выключатель ВА 47-125 1P 25А (C) 15кА PROXIMA EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надёжная защита однополюсных нагрузок до 25 А.

Назначение и область применения

Автоматический выключатель ВА 47-125 1P 25А (C) 15кА PROXIMA EKF защищает однофазные цепи переменного тока с частотой 50–60 Гц. Он применяется там, где есть риск возникновения кратковременных бросков тока - например, при запуске двигателей, светильников с люминесцентными лампами или другого оборудования с высоким пусковым током. Подходит для монтажа в бытовых, торговых и производственных щитах.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском;
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях 220–240 В;
• Напряжение изоляции: 660 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения;
• Импульсное напряжение: 4 кВ - выдерживает ударные перенапряжения, например, от молний или коммутаций;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных;
• Ширина: 1,5 модуля (27 мм) - компактный формат для плотной укладки в щите;
• Глубина монтажа: 82 мм - требует достаточного места внутри шкафа;
• Рабочий диапазон температур: –25…+50 C - работает в холодных и жарких помещениях;
• Степень защиты IP20 - защищён от прикосновений пальцев и крупных предметов, но не от пыли и воды;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Степень загрязнения 2 - допустимо использование в помещениях с умеренной запылённостью, без металлической пыли и конденсата.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 1P 25А (C) 15кА PROXIMA EKF монтируется на DIN-рейку 35 мм, стандартную для большинства распределительных щитов. Установка осуществляется фиксацией защёлками снизу корпуса. Клеммы позволяют зажимать провода сечением от 1 до 25 мм2 - важно не затягивать слишком сильно, чтобы не повредить контакты. Монтаж возможен в вертикальном положении. Обратите внимание: глубина 82 мм требует проверки внутреннего объёма щита перед закупкой нескольких устройств.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашних и аналогичных применений. Конструкция обеспечивает безопасное гашение дуги за счёт двух дугогасительных камер и двойного разрыва контактов - снижается риск возгорания при аварии. Серебросодержащая контактная группа увеличивает срок службы и снижает нагрев при работе.

Преимущества

• Высокая отключающая способность (15 кА) делает его подходящим для мест с высокой потенциальной токовой нагрузкой, таких как многоквартирные дома или малые производства;
• Компактная ширина 1,5 модуля экономит место в щите - удобно при ограниченном пространстве;
• Устойчивость к перегрузкам и коротким замыканиям благодаря качественной дугогасительной системе;
• Подходящая характеристика “C” для типовых бытовых и полупромышленных нагрузок - не срабатывает ложно при пуске моторов;
• Надёжные контакты с серебром обеспечивают долгую службу без окисления и перегрева.

Ограничения применения

• Не предназначена для трёхфазных цепей - только для одной фазы (1P);
• IP20 не защищает от влаги и пыли - нельзя использовать во влажных, открытых или грязных средах (например, на улице или в цехах с металлической пылью);
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, большие насосы, компрессоры) - лучше выбрать характеристику D;
• Работает только при температуре выше –25 C - в неотапливаемых помещениях зимой возможны отказы.

Примеры использования

• Защита освещения в квартире или офисе;
• Щитовая защита розеточных групп в жилом доме;
• Защита бытовых приборов: стиральных машин, микроволновок, кофе-машин;
• Линии питания небольших станков, конвейеров с пусковыми токами до 10×25 А;
• Дополнительный автомат в этажных щитах многоквартирных домов.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключённых устройств не превышает 5,75 кВт (25 А × 230 В);
• При замене старого автомата сверьте номинал тока и характеристику - не меняйте C на B без необходимости;
• Перед монтажом отключите питание и используйте индикатор напряжения - даже при отключенном рубильнике могут остаться заряды;
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - дальше от входа; более мощные - ближе к вводу;
• Не забудьте про свободное пространство вокруг аппарата - он нуждается в естественном теплоотведении, особенно при длительной нагрузке около 20 А.
