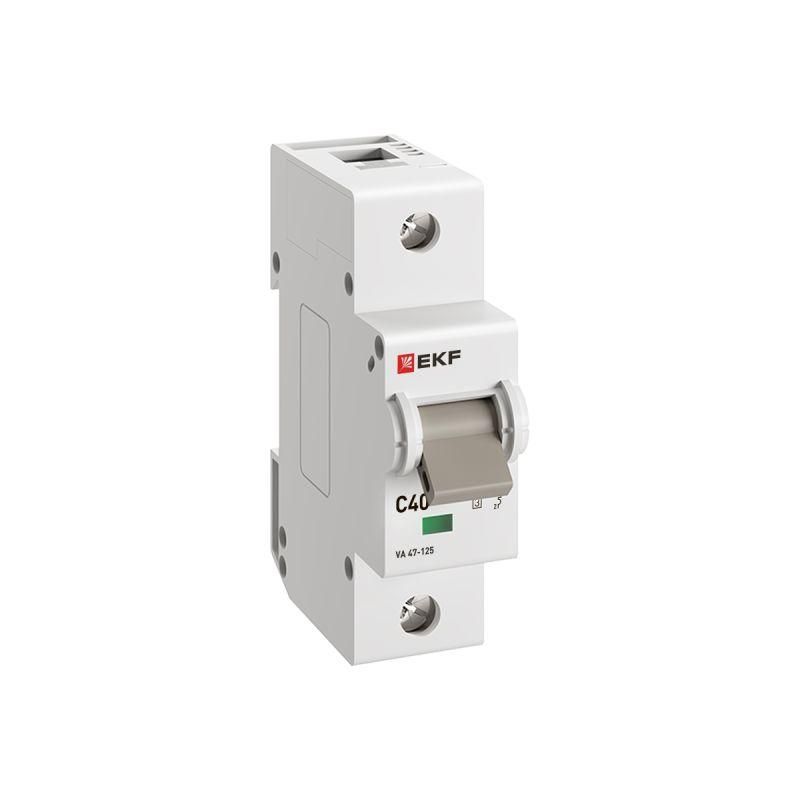

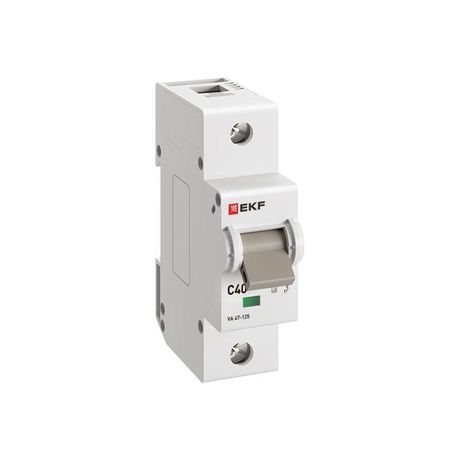

Автоматический выключатель ВА 47-125 1P 40А (C) 15кА PROXIMA EKF - mcb47125-1-40C

Автоматический выключатель ВА 47-125 1P 40А (C) 15кА PROXIMA EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надёжная защита однополюсных нагрузок до 40 А. Бренд EKF и артикул mcb47125-1-40c указывают на принадлежность к серии PROXIMA, известной повышенной коммутационной способностью.

Назначение и область применения

Автоматический выключатель ВА 47-125 1P 40А (C) 15кА PROXIMA EKF защищает однофазные цепи переменного тока от сверхтоков. Он применяется там, где есть риск возникновения кратковременных бросков тока - например, при запуске двигателей, светильников с высоким пусковым током или мощных бытовых приборов. Подходит для монтажа в квартирных, торговых и производственных щитах. Его можно использовать вместо более крупных силовых автоматов в условиях ограниченного места.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные лампы, компрессоры).
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях с напряжением 220–240 В.
• Количество полюсов: 1 - управляет одной фазой, ноль не отключается.
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до достаточно толстых (например, для освещения и розеточных групп).
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные перенапряжения (например, от грозовых разрядов).
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Ширина: 1,5 модуля (27 мм) - экономичное использование места в DIN-рейке.
• Глубина монтажа: 82 мм - требует достаточного пространства внутри щита для свободного доступа к зажимам.
• Рабочий диапазон температур: -25…+50 C - работает в большинстве помещений, включая неотапливаемые.
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и умеренной влажности, типично для обычных интерьеров.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 1P 40А (C) 15кА PROXIMA EKF устанавливается на стандартную DIN-рейку 35 мм. Монтаж выполняется с помощью фиксирующего защёлкивающего механизма - просто вставьте устройство в рейку до характерного щелчка. Клеммы предназначены для одножильных и многожильных проводов сечением 1–25 мм2. Перед затяжкой рекомендуется зачистить провода на 8–10 мм и проверить плотность соединения. Устройство совместимо с другими элементами серии PROXIMA EKF: рубильниками, УЗО, дифавтоматами того же форм-фактора. Не используйте с проводами больше 25 мм2 - возможен перегрев и повреждение клемм.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа увеличивает срок службы и снижает нагрев при длительной работе. Напряжение изоляции 660 В обеспечивает безопасность при случайном пробое.

Преимущества

• Высокая отключающая способность (15 кА) делает его подходящим для мест с высокой вероятностью КЗ - например, рядом с трансформаторами или длинными кабелями.
• Узкий форм-фактор (1,5 модуля) позволяет разместить больше устройств в одном щите.
• Двойная дугогасительная система продлевает срок службы и повышает надёжность при частых срабатываниях.
• Серебряные контакты обеспечивают минимальное переходное сопротивление - меньше тепла, выше эффективность.
• Работает в широком температурном диапазоне - подходит для установки в холодных помещениях (гаражи, подвалы).

Ограничения применения

• Не предназначен для защиты трёхфазных цепей - только для однофазных (1P).
• IP20 не допускает установку во влажных или пыльных средах вне закрытых щитов (не для улицы, не для производственных площадок без оболочки).
• Характеристика “C” не подходит для очень чувствительных нагрузок (например, электроники с малым пусковым током); для них лучше выбрать “B”.
• Не следует применять в цепях с постоянным током (DC) - только для переменного тока 50/60 Гц.
• Максимальное сечение провода - 25 мм2; попытки подключения более толстых проводов могут повредить клемму.

Примеры использования

• Защита группы розеток в квартире с подключенными стиральной машиной, микроволновкой и утюгом.
• Щитовая защита насоса или компрессора в системе водоснабжения.
• Отключение осветительной линии с люминесцентными или LED-светильниками, имеющими пусковые токи.
• Элемент в распределительном щите на этаже многоэтажного дома, где важна компактность и надёжность.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 40 А. Лучше выбирать автомат с запасом 10–20 %.
• При сборке щита соблюдайте порядок: автоматы с меньшей отключающей способностью - дальше от входа, чтобы не перегружать основной автомат.
• Не забудьте про маркировку: подпишите каждый автомат, чтобы легко найти нужную цепь при аварии.
• Если в щите мало места - этот автомат идеален: он занимает всего 1,5 модуля, что даёт возможность разместить ещё два УЗО или другую защиту.
• Проверяйте состояние контактов каждые 2–3 года, особенно если автомат часто срабатывает. Чистый контакт = долгий срок службы.
