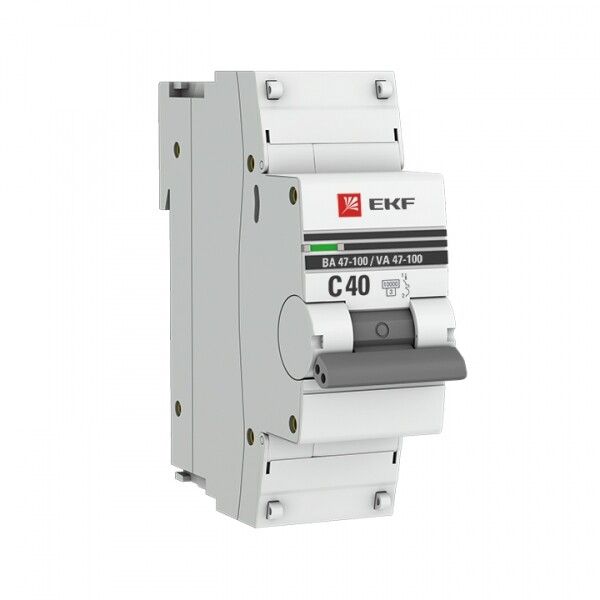

Автоматический выключатель ВА 47-100 1P 40А (C) 10kA EKF PROxima - mcb47100-1-40C-pro

Автоматический выключатель модульный однополюсный 40А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Этот выключатель устанавливается на DIN-рейку, совместим с стандартной квартирной и промышленной проводкой и соответствует требованиям ГОСТ Р50345-1-2010.

Назначение и область применения

Автоматический выключатель модульный однополюсный 40А C 10кА ВА 47-100 защищает однофазные цепи переменного тока с номинальным напряжением до 230 В и частотой 50 Гц. Он используется для оперативного включения и отключения нагрузки, а также для аварийного отключения при превышении допустимого тока.

Подходит для установки в щитках жилых домов, офисов, магазинов, производственных участков — там, где требуется надёжная защита от перегрузок и КЗ. Применяется для защиты групп освещения, розеточных контуров, мощных приборов (например, бойлеров, кондиционеров, сварочных аппаратов).

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который выключатель может пропускать без отключения.
• Характеристика срабатывания: C — оптимальна для нагрузок с высоким пусковым током (электродвигатели, трансформаторы, люминесцентные светильники).
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Номинальное напряжение: 230 В (переменный ток AC); изоляция рассчитана на 660 В — обеспечивает запас прочности при скачках напряжения.
• Поперечное сечение провода: 1–35 мм² — позволяет подключать медные провода от тонких до мощных, включая кабель 10–16 мм², используемые в домашних щитах.
• Класс токоограничения: 3 — быстродействующий тип, снижающий энергию КЗ, что повышает безопасность оборудования.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным перенапряжениям (молнии, коммутационные выбросы).
• Степень защиты IP20: предохраняет от контакта с пальцами и твёрдыми предметами, но не защищена от воды — устанавливается только внутри закрытых щитов.
• Ширина: 1,5 модуля (27 мм) — занимает минимальное место на DIN-рейке.
• Глубина монтажа: 45 мм — требует достаточного места в щите для свободного доступа к зажимам.
• Рабочая температура: от –10°C до +50°C — подходит для неотапливаемых помещений, но не для холодных чердачных щитов ниже –10°C.
• Частота: 50 Гц — предназначено для сети стандарта Европы и России.
• Категория перенапряжения: III — рекомендовано для установки в распределительных устройствах, а не прямо на оборудовании.
• Срок гарантии: 84 месяца (7 лет) — один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 40А C 10кА ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания — никаких болтов или креплений не требуется.

Подключение проводов осуществляется через верхние и нижние зажимы. Для надёжного контакта необходимо затянуть винты моментом 0,8 Н·м — не больше, чтобы не повредить пластиковые детали. Подходящие провода: одножильные и многожильные сечением 1–35 мм²; многожильные лучше использовать с наконечниками.

Совместим с другими устройствами серии ВА 47-100: можно собирать комплекты с УЗО, дифавтоматами, реле контроля напряжения того же производителя — все элементы имеют единый шаг и фиксацию.

Безопасность и стандарты

Автоматический выключатель ВА 47-100 сертифицирован по ГОСТ Р50345-1-2010 (соответствует МЭК 60898-2-2006). Это значит, что он прошёл проверку на долговечность, термическую стойкость, отключающую способность и безопасность при работе в условиях повышенной влажности и загрязнённости (класс загрязнения 2).

Климатическое исполнение УХЛ3.1 — изделие устойчиво к колебаниям температуры и влажности в помещениях с умеренно-холодным климатом (например, в подъездах, гаражах, производственных цехах).

Преимущества

• Высокая отключающая способность (10 кА) — обеспечивает безопасность даже при серьёзных КЗ в старых сетях с низким сопротивлением.
• Класс токоограничения 3 — минимизирует риск возгорания кабеля и выхода из строя подключённого оборудования.
• Надёжный механизм с двумя видами расцепителей: тепловой (для длительных перегрузок) и электромагнитный (для мгновенного отключения при КЗ).
• Яркая цветовая маркировка положения рычага — легко отличить “вкл” от “выкл”, особенно в плохо освещённом щите.
• Длинная гарантия (7 лет) — указывает на качество материалов и сборки.

Ограничения применения

• Не предназначен для работы в условиях постоянной влаги, пыли или открытых площадок — степень защиты IP20 исключает использование вне щита.
• Не подходит для цепей постоянного тока (DC) — работает только с переменным током 50 Гц.
• Не следует применять в местах с температурой ниже –10°C — возможны отказы механизма из-за хрупкости пластиков.
• Не является УЗО — не защищает от утечек тока на землю. Для этого нужен отдельный дифференциальный автомат или УЗО.
• Не рекомендуется для защиты цепей с очень частыми включениями (более 10 раз в день) — это сокращает срок службы контактной группы.

Примеры использования

• Защита розеточной группы в квартире с мощными приборами (стиральная машина, микроволновка, утюг).
• Щит на этаже многоэтажного дома — отвечает за одну из комнат или кухню.
• Промышленный станок с двигателем 3–5 кВт — характерная нагрузка для категории C.
• Осветительная группа с люминесцентными лампами — пусковые токи не вызывают ложных срабатываний.
• Обогреватель или бойлер на 8–9 кВт — при правильном подборе сечения кабеля (не менее 4 мм²) выключатель справится с нагрузкой.

Практические советы

• Выбирая автомат, всегда проверяйте сечение кабеля: для 40 А требуется минимум 6 мм² меди (лучше 10 мм² для длинных линий).
• Не ставьте этот выключатель вместо УЗО — если есть опасность поражения током (ванная, баня, уличные розетки), обязательно добавьте УЗО перед ним.
• При монтаже в плотном щите оставляйте 10–15 мм свободного пространства вокруг — для теплоотвода и удобства обслуживания.
• Проверяйте маркировку на корпусе после установки: убедитесь, что указано “40 A”, “C”, “10 kA” — это подтверждает соответствие заявленным параметрам.
• Для систем с несколькими автоматами используйте те же модели серии ВА 47-100 — так легче менять и диагностировать.
