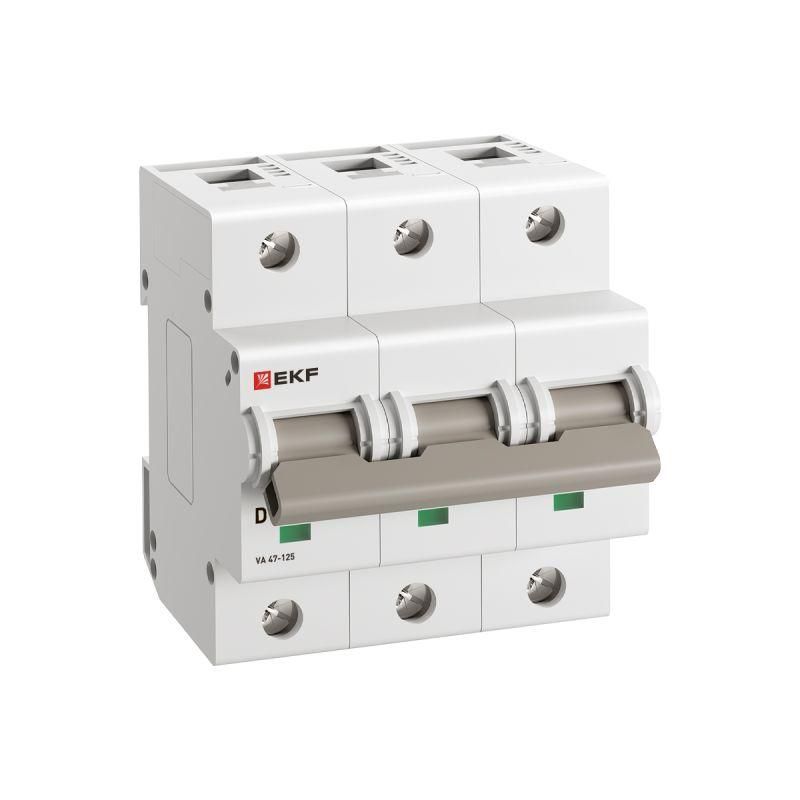

Автоматический выключатель ВА 47-125 3P 10А (D) 15кА PROXIMA EKF - mcb47125-3-10D

Автоматический выключатель ВА 47-125 PROxima EKF - трёхполюсное устройство на 10 А с отключающей способностью 15 кА, предназначенное для защиты цепей с высокими пусковыми токами. Благодаря компактному корпусу и надёжной дугогасительной системе, он заменяет более крупные силовые автоматы в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Особенно эффективен там, где есть оборудование с высокими пусковыми токами - насосы, компрессоры, двигатели, конвейеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 15 кА - способен безопасно отключить даже мощное КЗ
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, электродвигатели)
• Сечение подключаемого провода: 1–35 мм2 - совместим с медными и алюминиевыми жилами
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для безопасности
• Номинальное импульсное напряжение: 4 кВ - устойчив к скачкам напряжения
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Частота: 50–60 Гц - работает в сетях России и Европы
• Модульная ширина: 4,5 модуля (90 мм) - занимает место в DIN-рейке
• Рабочая температура: от –25 C до +50 C - подходит для холодных и жарких помещений
• Глубина монтажа: 82 мм - требует достаточного места внутри щита
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (без пыли, масла, конденсата)

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на стандартную DIN-рейку 35 мм. Установка выполняется с помощью фиксирующего зажима - достаточно плотно защёлкнуть устройство. Подключение проводов осуществляется в верхние и нижние клеммы; рекомендуется использовать наконечники НШВИ для многожильных проводов. Максимальная глубина монтажа 82 мм требует проверки свободного объёма в щите перед установкой. Не подлежит монтажу в условиях постоянной влажности или открытых площадках - степень защиты IP20 не предусматривает защиту от воды и пыли.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60898-1 для бытовых и аналогичных применений. Серебросодержащая контактная группа снижает нагрев и увеличивает срок службы. Двойной разрыв контактов и две дугогасительные камеры обеспечивают безопасное гашение дуги даже при максимальной отключающей способности 15 кА. Применение в цепях с напряжением выше 400 В запрещено - номинальное рабочее напряжение не превышает 400 В AC.

Преимущества

• Высокая отключающая способность 15 кА позволяет заменить дорогостоящие силовые автоматы
• Характеристика D обеспечивает отказ от ложных срабатываний при пуске двигателей
• Компактная ширина 4,5 модуля экономит место в щите
• Серебряные контакты повышают долговечность и снижают риск перегрева
• Две дугогасительные камеры гарантируют стабильную работу даже после нескольких срабатываний

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP20 не защищает от внешних воздействий
• Не подходит для постоянной работы при температуре ниже –25 C или выше +50 C
• Запрещён монтаж вне распределительных щитов - требуется закрытый корпус
• Не предназначен для управления нагрузкой вручную - только защита, не коммутация
• Не совместим с системами DC - работает только с переменным током 50–60 Гц

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере
• Щитовая защита группы насосов в системе водоснабжения
• Подключение сварочного аппарата в мастерской
• Распределительный щит производственного участка с несколькими тяжёлыми потребителями

Практические советы

• Выбирая автомат ВА 47-125 PROxima EKF, убедитесь, что ваша сеть имеет достаточную мощность КЗ - 15 кА - чтобы устройство могло сработать правильно
• Проверьте посадочный диаметр клемм - они рассчитаны на провода 1–35 мм2; слишком толстые жилы не войдут
• При установке в щит с ограниченной глубиной - учтите, что глубина монтажа составляет 82 мм, включая клеммы
• Для многожильных проводов используйте наконечники - это исключит плохой контакт и перегрев
• Не путайте с бытовыми автоматами с характеристикой C - здесь нужна именно D, иначе будет ложное срабатывание при пуске оборудования
• Этот автомат можно использовать как часть системы защиты, но не как основной рубильник - для отключения питания используйте отдельный разъединитель
