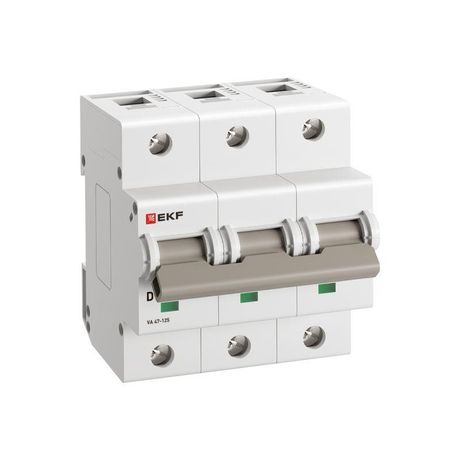

Автоматический выключатель ВА 47-125 3P 16А (D) 15кА PROXIMA EKF - mcb47125-3-16D

Автоматический выключатель ВА 47-125 PROxima EKF - трёхполюсное устройство на 16 А с отключающей способностью 15 кА, предназначенное для защиты цепей с высокими пусковыми токами. Благодаря компактному корпусу и надёжной дугогасительной системе, он заменяет более крупные силовые автоматы в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Особенно эффективен там, где есть оборудование с высокими пусковыми токами - насосы, компрессоры, двигатели, конвейеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 15 кА - способен безопасно отключить даже мощное КЗ
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, электродвигатели)
• Сечение подключаемого провода: 1–35 мм2 - совместим с медными и алюминиевыми жилами
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для безопасности
• Номинальное импульсное напряжение: 4 кВ - устойчив к скачкам напряжения
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Частота: 50–60 Гц - работает в сетях России и Европы
• Модульная ширина: 4,5 модуля (90 мм) - занимает место в DIN-рейке
• Рабочая температура: от –25 C до +50 C - подходит для неотапливаемых помещений
• Глубина монтажа: 82 мм - требует достаточного пространства внутри щита
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (без пыли, масла, конденсата)

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на стандартную DIN-рейку 35 мм. Установка выполняется с помощью фиксирующего зажима - достаточно плотно защёлкнуть устройство. Подключение проводов осуществляется в верхние и нижние клеммы; рекомендуется использовать наконечники НШВИ для многожильных проводов. Максимальная глубина монтажа 82 мм требует проверки свободного места в щите перед установкой. Не подлежит монтажу в условиях постоянной влажности или открытых площадках - степень защиты IP20 не предусматривает защиту от воды и пыли.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 60947-2. Серебросодержащая контактная группа снижает нагрев и увеличивает срок службы. Двойной разрыв контактов и две дугогасительные камеры обеспечивают быстрое и безопасное гашение дуги при отключении. Применение в цепях с напряжением выше 400 В запрещено - максимальное рабочее напряжение составляет 400 В AC.

Преимущества

• Высокая отключающая способность 15 кА позволяет применять его вместо дорогостоящих силовых автоматов
• Характеристика D исключает ложные срабатывания при пуске двигателей
• Компактная ширина 4,5 модуля экономит место в щите
• Серебряные контакты повышают долговечность и снижают риск перегрева
• Две дугогасительные камеры обеспечивают стабильную работу даже после нескольких отключений

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP20 не защищает от внешних воздействий
• Не подходит для цепей постоянного тока - только переменный ток 50–60 Гц
• Запрещён монтаж вне щитов или в местах с прямым попаданием воды
• Не рассчитан на длительную работу при температуре ниже –25 C или выше +50 C
• Не следует использовать в качестве основного рубильника - только для защиты, не для частого ручного включения/выключения

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт на конвейере
• Щитовая защита группы насосов в системе водоснабжения
• Подключение сварочного аппарата в мастерской
• Распределительный щит производственного участка с несколькими тяжёлыми потребителями

Практические советы

• Перед установкой проверьте соответствие сечения провода (1–35 мм2) - слишком толстый провод не войдёт в клемму
• При монтаже в щит с ограниченным пространством учтите глубину 82 мм - возможно, потребуется углубление или смена щита
• Для цепей с частыми пусками (более 10 раз в день) регулярно осматривайте контакты - хотя они серебряные, механический износ всё же возможен
• Не используйте этот автомат для защиты освещения или розеток - для них лучше подходят устройства с характеристикой C
• Автоматический выключатель ВА 47-125 PROxima EKF совместим с другими изделиями серии PROxima EKF - можно собирать однотипные щиты для удобства обслуживания
