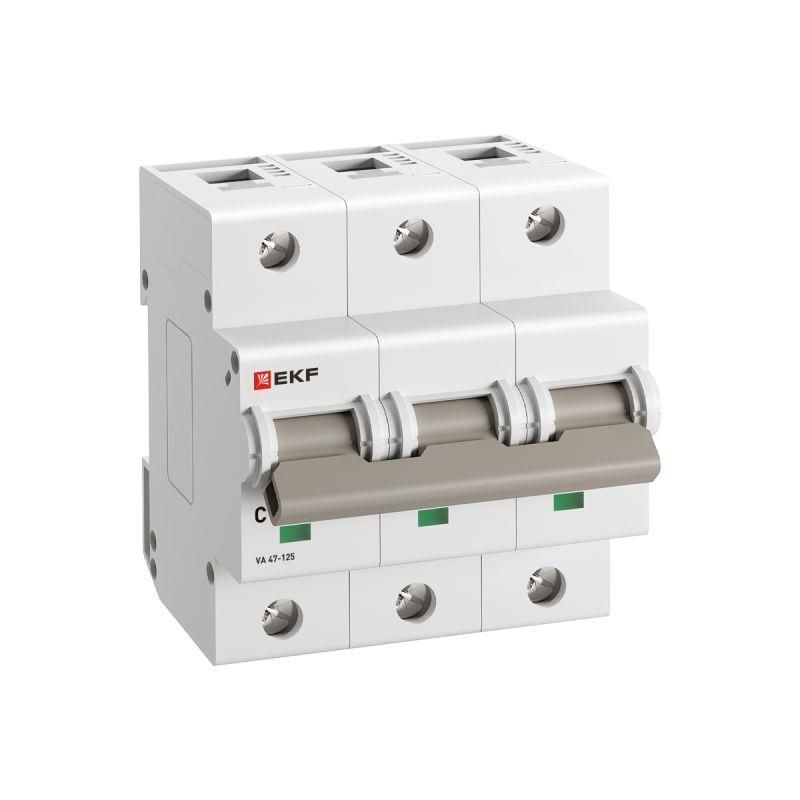

Автоматический выключатель ВА 47-125 3P 16А (C) 15кА PROXIMA EKF - mcb47125-3-16C

Автоматический выключатель ВА 47-125 3P 16А (C) 15кА PROXIMA EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надежная защита трехфазных нагрузок. Бренд EKF и артикул mcb47125-3-16c указывают на принадлежность к серии PROXIMA, известной повышенной коммутационной способностью.

Назначение и область применения

Автоматический выключатель ВА 47-125 3P 16А (C) 15кА PROXIMA EKF защищает трёхфазные сети переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях и других объектах с мощностью до 10–12 кВт на фазу. Его можно использовать вместо более крупных силовых автоматов благодаря высокой отключающей способности 15 кА.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники);
• Номинальное напряжение: 400 В - работает в сетях 380–400 В переменного тока;
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Номинальное импульсное напряжение: 4 кВ - устойчив к импульсным перенапряжениям, таким как удары молнии;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до достаточно толстых;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Ширина: 4,5 модуля (9 мм × 4,5 = 40,5 мм) - занимает место в DIN-рейке, совместим со стандартными щитами;
• Глубина монтажа: 82 мм - требует достаточного пространства внутри щита;
• Рабочий диапазон температур: –25…+50 C - допускает эксплуатацию в неотапливаемых помещениях зимой;
• Степень загрязнения 2 - рассчитан на нормальные условия: возможна пыль, но без проводящего загрязнения (например, металлической стружки).

Совместимость и монтаж

Автоматический выключатель ВА 47-125 3P 16А (C) 15кА PROXIMA EKF монтируется на стандартную DIN-рейку типа TS35. Подключение проводов осуществляется через зажимы сверху и снизу - вход и выход помечены. Клеммы рассчитаны на жесткие и многожильные провода сечением 1–25 мм2. Перед монтажом проверьте, что глубина щита минимум 82 мм, чтобы выключатель свободно помещался. Убедитесь, что все три полюса подключены правильно: L1, L2, L3. Нельзя использовать этот аппарат в цепях постоянного тока - он предназначен исключительно для переменного тока AC.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для бытовых и аналогичных применений. Конструкция обеспечивает двойной разрыв контактов и наличие двух дугогасительных камер - это снижает риск возгорания при отключении больших токов. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при работе. IP20 не даёт защиты от брызг - поэтому запрещено использование во влажных местах без дополнительной герметизации щита.

Преимущества

• Высокая отключающая способность (15 кА) делает его подходящим даже для промышленных объектов с большой короткозамкнутой мощностью;
• Двойная дугогасительная система увеличивает срок службы и снижает вероятность аварии;
• Серебряные контакты обеспечивают стабильную проводимость и меньше нагреваются при длительной нагрузке;
• Универсальная ширина 4,5 модуля легко встраивается в типовые щиты EKF и других производителей;
• Работает в широком температурном диапазоне - подходит для холодных складов и теплых производственных площадок.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока AC;
• IP20 не защищает от влаги - нельзя устанавливать вне закрытых щитов, в сырых помещениях или на улице;
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, крупные компрессоры, тяжёлые станки) - лучше выбрать характеристику D;
• Запрещена установка в условиях с сильным проводящим загрязнением (пыль с металлосодержащими частицами, химическими испарениями);
• Не является устройством дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере;
• Щитовая защита группы осветительных приборов в административном здании;
• Распределительный щит на производстве с несколькими станками и насосами;
• Общий ввод в частный дом с трёхфазным питанием и нагрузкой до 10 кВт на фазу.

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод (менее 1 мм2) не зажмётся, слишком толстый (более 25 мм2) не войдёт в клемму;
• Используйте плоскую отвёртку для затяжки клемм - переусердствовать нельзя, чтобы не повредить пластик;
• Если в щите много автоматов, следите за расстоянием между ними - ВА 47-125 имеет ширину 4,5 модуля, значит, 10 таких выключателей займут 45 модулей;
• Для защиты двигателей с высоким пуском (например, насосы) выбирайте характеристику D, а не C - иначе выключатель будет ложно срабатывать;
• Проверяйте маркировку на корпусе перед установкой: убедитесь, что указано именно 16 А, C, 3P и 15 кА - это важно для правильного подбора.
