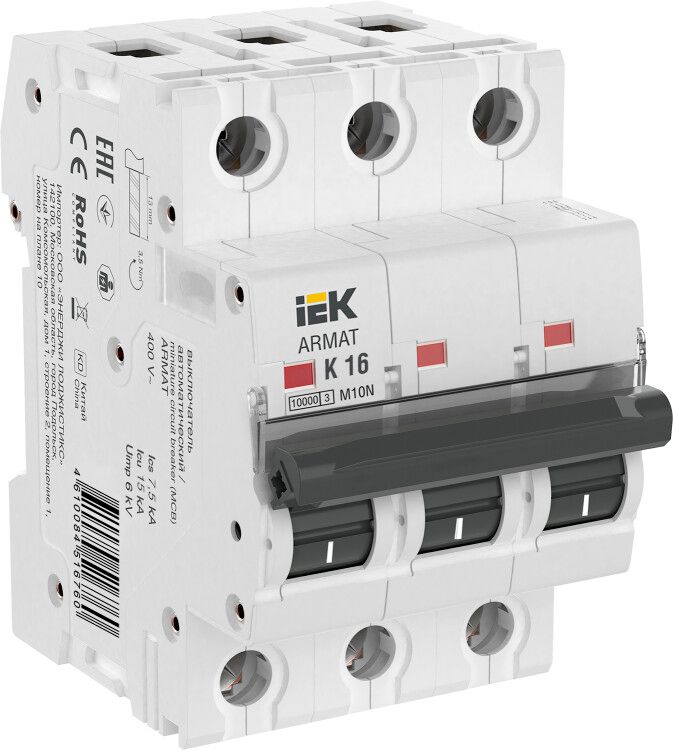

Выключатель автоматический трёхполюсный M10N 3P K 16А 10кА ARMAT | AR-M10N-3-K016 IEK

Автоматический выключатель трехполюсный M10N K 16А 10кА от IEK - устройство для защиты трёхфазных сетей от перегрузок и коротких замыканий. Применяется в промышленных и энергетических объектах, особенно там, где требуется надёжная защита групповых цепей. Артикул ar-m10n-3-k016 соответствует серии ARMAT и обеспечивает совместимость со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель трехполюсный M10N K 16А 10кА предназначен для защиты трёхфазных электрических цепей с переменным током. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и распределительных пунктах на промышленных предприятиях, в энергообъектах, на конвейерах и станках с высокими пусковыми токами. Особенно эффективен там, где нагрузка имеет значительные импульсы - например, у двигателей, насосов, компрессоров.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство.
• Номинальное напряжение изоляции (Ui): 500 В - предельное напряжение, которое не вызывает пробоя изоляции.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: K - специальная кривая, подходящая для защиты цепей с высокими пусковыми токами (например, двигатели); менее чувствителен к кратковременным перегрузкам, чем B или C.
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные жилы этого сечения без дополнительных переходников.
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 18 мм на модуль).
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Рабочий диапазон температур: –5…+40 C - не допускается установка в неотапливаемых помещениях зимой или в условиях перегрева.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.
• Наличие нейтрального проводника: да - возможно подключение нулевой жилы, хотя сам выключатель её не размыкает.
• Возможность дополнительной комплектации: да - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель трехполюсный M10N K 16А 10кА монтируется на стандартную DIN-рейку типа TS35. Клеммы позволяют зажимать провода сечением от 1 до 25 мм2 - без необходимости обжима наконечниками, хотя для многожильных проводов рекомендуется использовать наконечники для лучшего контакта. Устройство совместимо с другими элементами серии ARMAT: контактами, блокировками, сигнализаторами положения. Для подключения используйте только медные провода. Ноль (N) подключается отдельно через нейтральную шину - он не проходит через автомат.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и тестирования. Конструкция включает усиленную дугогасительную камеру, снижающую риск возгорания при отключении больших токов. Все материалы корпуса - самозатухающие, соответствуют нормам UL94 V-0. Сертифицирован для использования в системах с TN-S, TN-C-S, TT.

Преимущества

• Усиленная дугогасительная камера - увеличивает срок службы и безопасность при частых отключениях.
• Независимый механизм расцепления - обеспечивает точное срабатывание даже при слабом контакте.
• Прочный корпус серии ARMAT - устойчив к механическим воздействиям и вибрациям.
• Характеристика K - идеально подходит для защиты мощных электромоторов без ложных срабатываний.
• Поддержка дополнительной комплектации - легко адаптируется под задачи автоматизации.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 исключает использование на улице или в сырых местах.
• Не подходит для цепей с постоянным током - работает только с переменным током 50 Гц.
• Запрещено превышать номинальный ток 16 А - при длительной перегрузке возможен выход из строя.
• Не используется при температурах ниже –5 C - может потерять чувствительность или заблокироваться.
• Не является устройством УЗО - не защищает от утечек тока на землю; требует отдельной установки УЗО при необходимости.

Примеры использования

• Защита трёхфазного двигателя 11 кВт на конвейере в цеху.
• Вводной автомат в распределительном щите производственного участка.
• Щит управления насосной станцией с несколькими насосами.
• Цепь питания компрессора в системе воздухоснабжения.

Практические советы

• Выбирая автоматический выключатель трехполюсный M10N K 16А 10кА, проверьте, чтобы расчетный ток нагрузки был не выше 16 А, а пусковые токи - не превышали 7,5 кА.
• Для двигателей с высоким пусковым моментом (более 5×Iн) характеристика K - правильный выбор; если же нагрузка более равномерная, лучше взять характеристику C.
• Обязательно используйте нейтральную шину для подключения N-проводника - он не проходит через автомат.
• Проверяйте затяжку клемм после первого включения - термическое расширение может ослабить контакт.
• Если нужна удалённая сигнализация или дистанционное отключение - выбирайте модель с возможностью установки дополнительных модулей.
