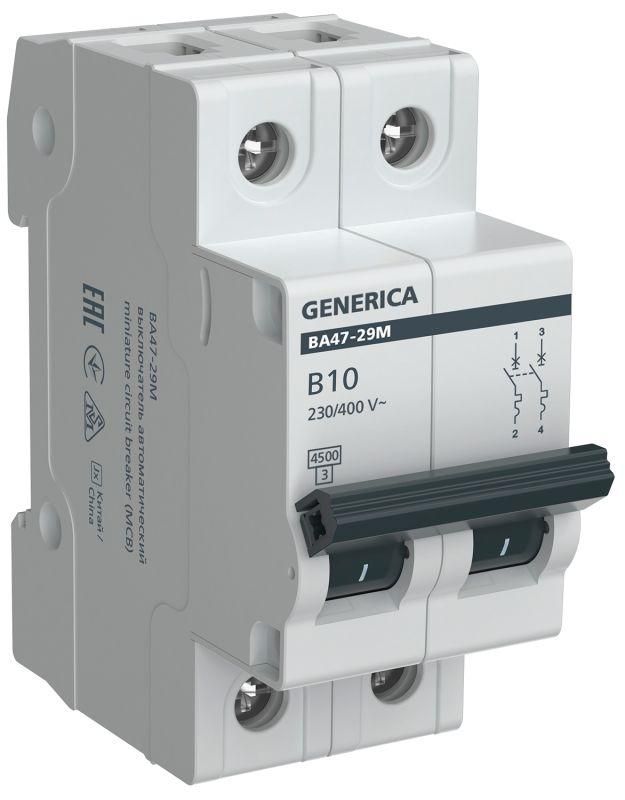

Автоматический выключатель ВА47-29М 2P 10А 4,5кА B GENERICA - MVA21-2-010-B-G IEK

Автоматический выключатель модульный 2-полюсный 10А 4,5кА класс B ВА47-29М от GENERICA предназначен для защиты бытовых и общественных сетей от перегрузок и коротких замыканий. Этот аппарат - часть серии ВА47-29М, широко используемой в распределительных щитах жилых домов и офисов.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный 10А 4,5кА класс B ВА47-29М защищает группы потребителей с умеренными пусковыми токами: осветительные сети, розеточные контуры, бытовую технику (телевизоры, холодильники, зарядные устройства). Подходит для установки в этажных и квартирных щитках. Класс B обеспечивает чувствительное срабатывание при небольших перегрузках - идеально для слаботочных и электронных устройств.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает автомат без отключения;
• Номинальное напряжение: 400 В - работает в однофазной сети 230 В и трёхфазной до 400 В;
• Количество полюсов: 2 - отключает одновременно фазу и ноль; безопаснее для бытовых цепей;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - срабатывает при токах 3–5 × Iн (например, при 30–50 А для 10 А); оптимальна для электроники;
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке;
• Частота: 50 Гц - рассчитан на стандартную сеть РФ и стран СНГ;
• Степень защиты IP20 - защищён от контакта с пальцами и крупным инструментом, но не от пыли и воды;
• Рабочий диапазон температур: от -40C до +50C - можно использовать в неотапливаемых помещениях;
• Сечение провода: 1–25 мм2 - подходит для медных проводов от 1 мм2 до 2,5 мм2 в типичных квартирах;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Класс токоограничения: 3 - снижает энергию короткого замыкания, повышая надёжность всей системы;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами;
• Подходит для скрытого монтажа - устанавливается в нишевые распределительные коробки.

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный 10А 4,5кА класс B ВА47-29М легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - затягивать следует усилием 0,8 Нм, чтобы избежать пережима провода. Устройство совместимо с другими компонентами серии ВА47-29М от GENERICA и IEK: счетчиками, УЗО, рубильниками того же форм-фактора. Обязательно проверьте соответствие сечения провода - не более 25 мм2 и не менее 1 мм2.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Класс токоограничения 3 обеспечивает снижение энергии дуги при аварии, что увеличивает срок службы соседних элементов щита. Отключение происходит механически - без внешнего питания. Применение в жилых помещениях допускается согласно ПУЭ.

Преимущества

• Высокая точность срабатывания благодаря характеристике B - меньше ложных отключений при запуске маломощного оборудования;
• Двухполюсное исполнение гарантирует полное отключение цепи - важное преимущество для безопасности;
• Устойчивость к широкому диапазону температур - надёжно работает даже в холодных подъездах или чердачных щитах;
• Индикатор положения - наглядно показывает, включен или отключен автомат;
• Совместимость с продукцией IEK и GENERICA - позволяет собирать единые щиты без проблем с совмещением компонентов.

Ограничения применения

Не применяйте автоматический выключатель модульный 2-полюсный 10А 4,5кА класс B ВА47-29М для защиты мощных двигателей (насосы, компрессоры, лифты) - они требуют характеристики C или D. Также он не предназначен для работы вне помещений - степень защиты IP20 не предохраняет от влаги и пыли. Не используется в цепях постоянного тока (DC) - только переменный ток AC 50 Гц.

Примеры использования

• Защита розеточной группы в спальной комнате;
• Отдельный автомат для кухонной зоны с микроволновкой и кофе-машиной;
• Щиток на этаже многоквартирного дома - для нескольких квартир;
• Осветительная группа в коридоре или холле;
• Цепь для компьютера, TV и домашней аудиосистемы.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключённых приборов не превышает 2,3 кВт (при 230 В и 10 А);
• При замене старого автомата - сверьте сечение проводов: если провод 1,5 мм2, то 10 А - нормальный вариант; если 2,5 мм2 - можно оставить 10 А, но лучше проверить проект;
• Не устанавливайте этот автомат вместо УЗО - он не защищает от утечек тока;
• При сборке щита - располагайте рядом с аналогичными аппаратами серии ВА47-29М для удобства обслуживания;
• Перед первым включением - проверьте, плотно ли закручены винты на клеммах - плохой контакт вызывает перегрев.
