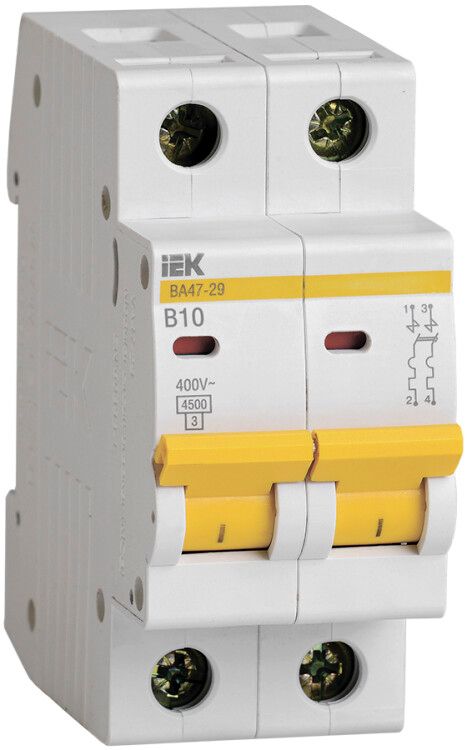

Выключатель автоматический двухполюсный ВА47-29 10А B 4,5кА KARAT | MVA20-2-010-B IEK

Автоматический выключатель модульный двухполюсный 10А 4,5кА тип B ВА47-29 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для бытовых, так и для промышленных систем, обеспечивает надёжную работу при широком диапазоне температур и легко монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 10А 4,5кА тип B ВА47-29 защищает группы потребителей — освещение, розетки, бытовую технику, маломощные двигатели. Применяется в щитках жилых домов, офисов, производственных помещений. Подходит для вводно-распределительных устройств (ВРУ) и этажных щитов. Благодаря классу срабатывания B, он эффективно реагирует на кратковременные перегрузки, характерные для запуска электродвигателей и импульсных нагрузок.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В переменного тока — рассчитан на трёхфазные сети 230/400 В;
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при токе короткого замыкания до 4500 А;
• Характеристика срабатывания: B — чувствителен к перегрузкам, срабатывает при токе 3–5 кратном от номинала;
• Количество полюсов: 2 — защищает два фазных провода одновременно, подходит для однофазных сетей с заземлением;
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая термическую и электродинамическую нагрузку на проводку;
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) — двойная защита в одном корпусе;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода до этого сечения;
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги — применяется только внутри щитов;
• Диапазон рабочих температур: от -40 до +50 °C — работает в холодных помещениях и жарких условиях;
• Срок службы: 15 лет — при соблюдении условий эксплуатации;
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Ширина: 2 модуля (36 мм) — занимает стандартное место на DIN-рейке;
• Глубина монтажа: 73,6 мм — требует достаточного места в щите для свободного доступа к клеммам.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 10А 4,5кА тип B ВА47-29 монтируется на стандартную DIN-рейку 35 мм. Клеммы позволяют подключать как гибкий многожильный провод, так и жесткий одножильный. Для удобства сборки есть возможность использовать шины FORK (для параллельного подключения нескольких автоматов) и PIN (для последовательного соединения). Верхние клеммы поддерживают одновременное подключение шины и провода — это упрощает распределение питания. Индикатор положения контакта показывает состояние: “I” — включен, “O” — выключен. Монтаж выполняется без инструментов — фиксация осуществляется защёлкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах. Конструкция исключает самопроизвольное отключение и гарантирует точное срабатывание. Исполнение УХЛ4 позволяет применять его в условиях повышенной влажности и колебаний температуры, однако внутренняя защита IP20 требует установки только в закрытых щитах.

Преимущества

• Двухступенчатая защита — тепловой и электромагнитный расцепители работают независимо, что повышает надёжность;
• Улучшенная дугогасительная камера — снижает риск возгорания при отключении больших токов;
• Насечки на клеммах — обеспечивают более плотный контакт, уменьшают нагрев и предотвращают ослабление соединения;
• Эргономичная рукоятка — удобно включать/выключать даже в перчатках;
• Индикатор состояния — сразу видно, сработал ли автомат или он просто выключен;
• Поддержка шин FORK/PIN — ускоряет сборку щита и минимизирует количество проводов.

Ограничения применения

• Не предназначен для установки на открытых площадках — IP20 не защищает от воды и пыли;
• Не используется для защиты мощных двигателей (>1,5 кВт) без дополнительных устройств — класс B может не успеть сработать при длительном пусковом токе;
• Не подходит для цепей постоянного тока — рассчитан только на переменный ток 50 Гц;
• Требуется минимальная глубина щита 73,6 мм — не поместится в тонких или старых щитках;
• Не имеет функции дистанционного управления — нельзя удалённо отключить без дополнительных модулей.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щиток на этаже многоэтажного дома — распределение питания по комнатам;
• Оборудование на производстве: станки, насосы, световые системы с небольшими пусковыми токами;
• Вводный автомат в частном доме при наличии двухфазного ввода (например, 2×230 В);
• Распределительный щит в кафе, магазине, мастерской — где требуется надёжная защита от перегрузок.

Практические советы

• Выбирая автомат ВА47-29, проверьте, чтобы сечение кабеля не превышало 25 мм² — иначе соединение будет ненадёжным;
• При использовании шины FORK убедитесь, что она совместима с клеммами IEK — не все шины подходят;
• Перед монтажом отключите питание и проверьте отсутствие напряжения — даже при выключенном автомате входящие провода под напряжением;
• Не затягивайте клеммы слишком сильно — это может повредить пластик или деформировать контакт;
• Если планируете подключать гибкий провод — используйте наконечники (наконечники НШВИ), чтобы избежать обрывов;
• Для долгой работы в холоде (ниже -20 °C) перед первым включением дайте аппарату прогреться в течение 10–15 минут.
