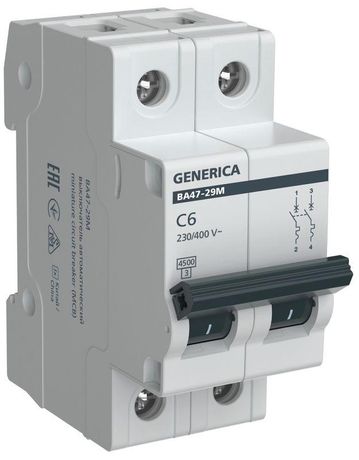

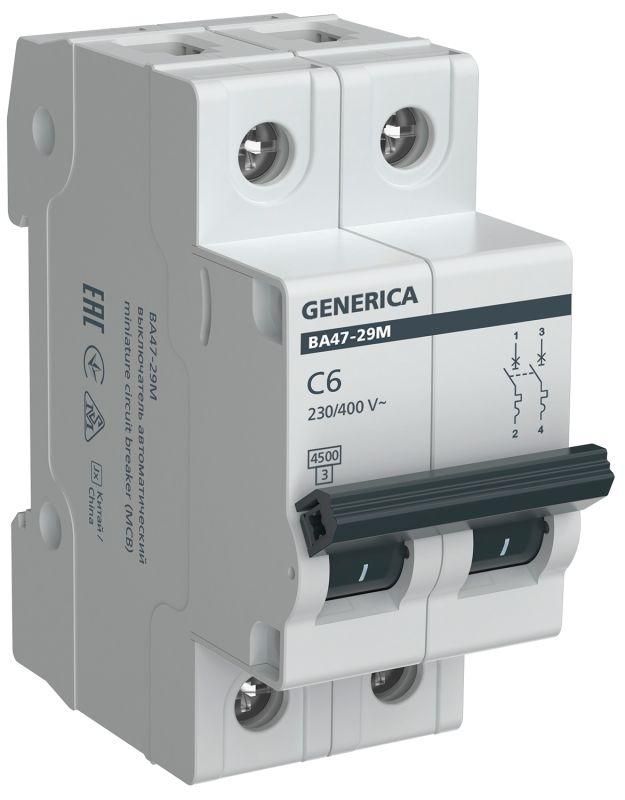

Автоматический выключатель ВА47-29М 2P 6А 4,5кА C GENERICA - MVA21-2-006-C-G IEK

Автоматический выключатель модульный ВА47-29М 2П 6А 4,5кА C от GENERICA предназначен для защиты бытовых и коммунальных электросетей от перегрузок и коротких замыканий. Этот аппарат — часть надёжной серии ВА47-29M, совместимый с DIN-рейками и подходящий для установки в щитках жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 2П 6А 4,5кА C защищает двухполюсные цепи переменного тока с номинальным током до 6 А. Подходит для защиты групповых линий: освещения, розеток, маломощных электроприборов и оборудования с умеренными пусковыми токами — например, вентиляторов, компрессоров, насосов небольшой мощности. Применяется в распределительных щитах квартир, офисов, административных и торговых помещений.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальный ток: 6 А
• Количество полюсов: 2
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — реагирует на токи в 5–10 крат от номинала, оптимальна для устройств с умеренным пусковым током
• Способ монтажа: на DIN-рейку шириной 17,5 мм
• Модульная ширина: 2 модуля (36 мм)
• Поперечное сечение подключаемого провода: 1–25 мм² (медь)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -40 °C до +50 °C
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Поддерживает скрытый монтаж — подходит для установки в нишах и закрытых щитах

Совместимость и монтаж

Автоматический выключатель ВА47-29М 2П 6А 4,5кА C монтируется на стандартную DIN-рейку типа TS35. Установка выполняется фиксацией защелки на рейке — без инструментов. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм². Обязательно затягивать контакты моментом, соответствующим нормам (не переусердствовать!). Модель совместима со всеми щитками, поддерживающими модульную систему 18 мм/модуль. Артикул mva21-2-006-c-g указывает на точное соответствие серии ВА47-29M от GENERICA.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей для бытового и аналогичного использования. Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешней среды — не применяйте во влажных помещениях без дополнительной защиты корпуса.

Преимущества

• Устойчив к импульсным перегрузкам благодаря характеристике C — меньше ложных срабатываний при запуске двигателей
• Компактная форма (2 модуля) экономит место в щите
• Готов к работе сразу после монтажа — не требует регулировок
• Изготовлен из самозатухающего материала, повышающий пожаробезопасность
• Совместим с другими изделиями серии ВА47-29M — легко формировать однотипные группы защиты

Ограничения применения

• Не подходит для защиты мощных двигателей с высоким пусковым током — используйте характеристику D
• IP20 не допускает установку вне закрытых щитов — нельзя использовать на улице или в сырых помещениях без герметизации
• Не предназначен для постоянной работы при температуре выше +50 °C — избегайте установки рядом с нагревательными приборами
• Не работает при постоянном токе (DC) — только для AC 50 Гц
• Не имеет функции дифференциальной защиты — для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита розеточных групп в квартире (до 6 кВт)
• Обеспечение безопасности осветительных контуров в офисе
• Щитовая защита вентиляционных установок с однофазными двигателями
• Групповой автомат в этажном щите многоквартирного дома
• Дублирующий автомат в паре с УЗО для усиления безопасности

Практические советы

• Выбирая автомат ВА47-29М 2П 6А 4,5кА C, проверьте суммарную мощность подключённых приборов — она не должна превышать 1,3–1,4 кВт на каждый ампер (всего ~8–9 кВт)
• При монтаже в плотном щите оставляйте минимум 10 мм свободного пространства вокруг аппарата для теплоотвода
• Если в цепи есть двигатель — убедитесь, что его пусковой ток не превышает 50 А; иначе выбирайте характеристику D
• Для долгой службы не допускайте перегрузок более 110 % от номинала длительно — это сокращает срок службы
• Артикулы mva21-2-006-c-g и ВА47-29М 2П 6А 4,5кА C — один и тот же продукт от GENERICA, можно заказывать по любому из них
