Автоматический выключатель ВА47-29М 3P 20А 4,5кА C GENERICA - MVA21-3-020-C-G IEK

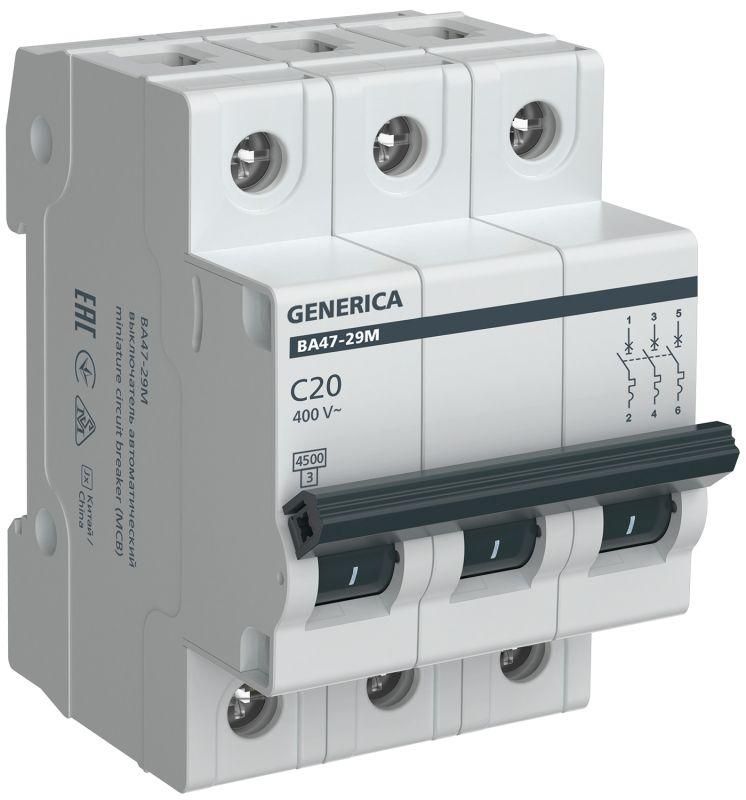

Автоматический выключатель модульный ВА47-29М 3P 20А 4,5кА C от GENERICA предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в щитах жилых и общественных зданий, особенно там, где используются оборудование с умеренными пусковыми токами - такие как компрессоры, вентиляторы или группы освещения. Артикул mva21-3-020-c-g соответствует модели из серии ВА47-29M.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 3P 20А 4,5кА C защищает трёхфазные линии от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Его характеристика «C» оптимальна для нагрузок с умеренным пусковым током: бытовые насосы, вентиляционные системы, малые электродвигатели, а также комбинированные группы освещения и розеток. Применяется в распределительных щитах жилых домов, офисов, торговых помещений и других объектах с сетью 400 В переменного тока.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 230/400 В;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала, что подходит для двигателей и оборудования со слабыми импульсами запуска;
• Тип тока: AC - работает только с переменным током;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли;
• Рабочий диапазон температур: от -40C до +50C - можно использовать в неотапливаемых помещениях и на улице внутри щита;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку;
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов;
• Подходит для скрытого монтажа - может устанавливаться в нишах стен, если щит имеет достаточные габариты.

Совместимость и монтаж

Автоматический выключатель ВА47-29М 3P 20А 4,5кА C совместим со всеми типами DIN-реек шириной 35 мм, используемых в современных электрощитах. Для монтажа достаточно защёлкнуть устройство на рейке - никаких болтов или дополнительных креплений не требуется. Подключение проводов осуществляется через верхние и нижние зажимы; важно затянуть контакты моментом 0,8 Нм - недостаточно плотное соединение вызывает нагрев, слишком сильное - повредит корпус. Убедитесь, что сечение провода находится в допустимом диапазоне (1–25 мм2); использование более толстых проводов невозможно без доработки.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей бытового и аналогичного назначения. Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах - он ограничивает энергию короткого замыкания, снижая риск возгорания проводки. Защита IP20 исключает доступ к токоведущим элементам при нормальном использовании, однако не защищает от попадания влаги - поэтому установка возможна только во внутренних щитах, не подвергающихся воздействию воды или пыли.

Преимущества

• Универсальная характеристика «C» - идеально сочетается с оборудованием, требующим мягкого пуска, но не создающим экстремальных скачков тока;
• Высокая отключающая способность (4,5 кА) - надёжно справляется с авариями даже в старых сетях с повышенным уровнем коротких замыканий;
• Компактная форма (3 модуля) - экономит место в щите при многофункциональной сборке;
• Долгий срок службы (15 лет) - снижает потребность в заменах;
• Поддержка скрытого монтажа - позволяет интегрировать щит в стену без потери функциональности.

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами - например, лифтов, крупных насосов или станков; для них нужна характеристика «D»;
• Защита IP20 не допускает установку в условиях повышенной влажности, на улице или в сырых помещениях без герметизации щита;
• Не используется в цепях постоянного тока - только переменный ток 50 Гц;
• Запрещено подключать провода меньше 1 мм2 или больше 25 мм2 - это нарушает гарантию и создаёт риск перегрева;
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для управления.

Примеры использования

• Щит этажный в многоквартирном доме - защита трёхфазной линии на кухню с плитой, холодильником и вытяжкой;
• Общественный туалет - питание вентилятора и света через один автомат;
• Небольшая мастерская - группа розеток и малый компрессор для воздушного инструмента;
• Фасадное освещение здания - трёхфазная сеть с балластами и LED-светильниками.

Практические советы

• Перед установкой проверьте, чтобы суммарная нагрузка всех фаз не превышала 20 А на каждую - перегрузка одной фазы вызовет отключение всего автомата;
• Используйте провода с медной жилой - алюминий не рекомендуется из-за риска окисления и плохого контакта;
• При сборке щита оставляйте свободное пространство вокруг аппарата - это улучшает теплоотвод и облегчает обслуживание;
• Если щит установлен в неотапливаемом помещении, убедитесь, что температура зимой не опускается ниже -40C - иначе механизм может потерять чувствительность;
• Проверяйте состояние контактов раз в 2–3 года - особенно если есть признаки нагрева или запаха горелого пластика.
