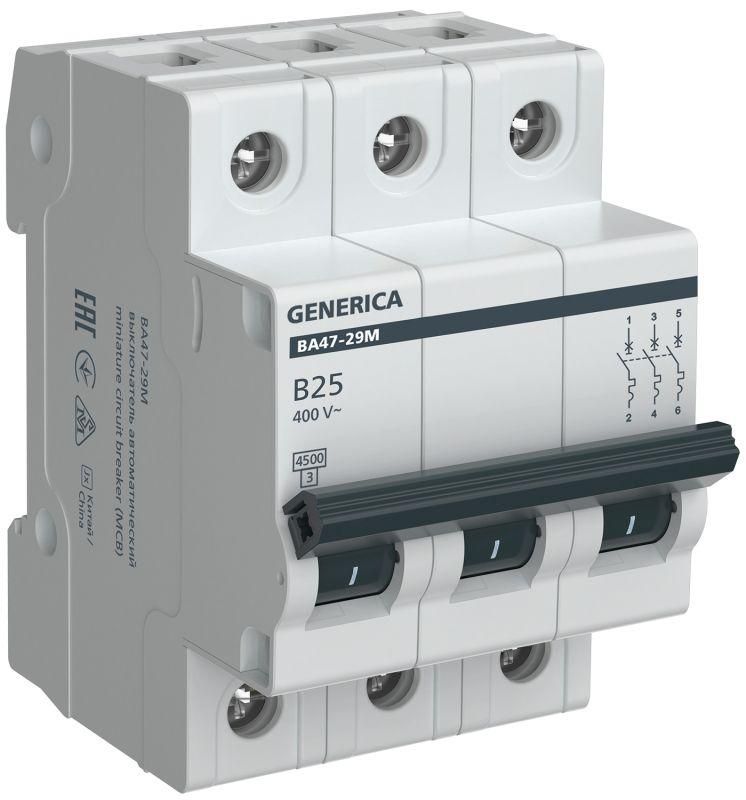

Автоматический выключатель ВА47-29М 3P 25А 4,5кА B GENERICA - MVA21-3-025-B-G IEK

Автоматический выключатель модульный 3-полюсный 25А 4,5кА ВА47-29М B - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в жилых и общественных зданиях, устанавливается на DIN-рейку в щитах. Бренд GENERICA, артикул mva21-3-025-b-g.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 25А 4,5кА ВА47-29М B защищает трёхфазные цепи с переменным током частотой 50 Гц. Подходит для защиты групповых линий: освещения, бытовых приборов, компрессоров, вентиляторов и других устройств с умеренными пусковыми токами. Установлен в вводно-распределительных шкафах (ВРУ) и этажных щитках. Работает в условиях постоянной эксплуатации - подходит как для квартир, так и для офисов, школ, больниц.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: B - чувствителен к перегрузкам, срабатывает при токе 3–5 кратном от номинала; идеален для слабонагруженных цепей
• Количество полюсов: 3 - защищает все три фазы одновременно
• Количество модулей DIN: 3 - занимает три стандартных модуля (54 мм шириной)
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищена от пыли и воды
• Рабочая температура: от -40C до +50C - можно использовать в неотапливаемых помещениях, на балконах, в подвалах
• Частота: 50 Гц - предназначен для сетей стандарта Европы/РФ
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на проводку
• Срок службы: 15 лет - рассчитан на долговременную работу при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный 25А 4,5кА ВА47-29М B монтируется на стандартную DIN-рейку типа TS35. Совместим со всеми типами щитов, где используется эта рейка. Для установки достаточно защёлкнуть корпус на направляющую. Клеммы позволяют затягивать провода сечением 1–25 мм2 - используйте наконечники НШВИ для многожильных проводов. Подходит для скрытого монтажа - устанавливается в нишах стен, внутри панелей. Обязательно проверьте соответствие сечения провода и номинала автомата - не допускается подключение проводов меньше 1 мм2 или больше 25 мм2.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC 60898-1. Класс токоограничения 3 повышает безопасность - снижает риск возгорания из-за высоких токов КЗ. IP20 обеспечивает базовую защиту от прикосновений, но не защищает от внешних воздействий - не применяйте во влажных местах без дополнительной защиты. Серия ВА47-29M прошла сертификацию в России и странах ЕАЭС.

Преимущества

• Высокая надёжность срабатывания благодаря точной механике и классу токоограничения 3
• Удобная индикация положения - рычаг четко показывает состояние “вкл” / “выкл” / “трип”
• Гибкая совместимость с проводами до 25 мм2 - не требует переходников
• Работает при экстремальных температурах - подходит для холодных регионов
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами - для них нужна характеристика C или D
• IP20 не защищает от влаги - нельзя устанавливать вне помещений, в банях, сырых подвалах без герметичных коробок
• Не предназначен для постоянной работы при токе выше 25 А - возможен выход из строя
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО

Примеры использования

• Защита трёхфазной группы розеток в квартире или офисе
• Щитовая защита освещения в многоэтажном доме
• Защита вентиляционных систем с малыми пусковыми токами
• Линии питания кондиционеров, компрессоров, насосов с умеренным пуском
• Распределительные щиты в учебных заведениях и административных зданиях

Практические советы

• Выбирая автомат, убедитесь, что суммарная нагрузка всех подключённых приборов не превышает 25 А - лучше иметь запас 15–20%
• Для многожильных проводов всегда используйте наконечники НШВИ - они обеспечивают плотный контакт и предотвращают перегрев
• Проверяйте маркировку перед установкой: ВА47-29М B - именно этот тип сработает при перегрузке, а не при КЗ
• Если в цепи есть двигатель - убедитесь, что он не создаёт пусковые токи более чем в 5 раз выше 25 А. Если да - выбирайте характеристику C
• При монтаже в металлический щит - не забудьте о заземлении корпуса через DIN-рейку
• Автоматический выключатель модульный 3-полюсный 25А 4,5кА ВА47-29М B - один из самых распространённых решений в РФ. Артикул mva21-3-025-b-g легко найти в наличии у поставщиков.
