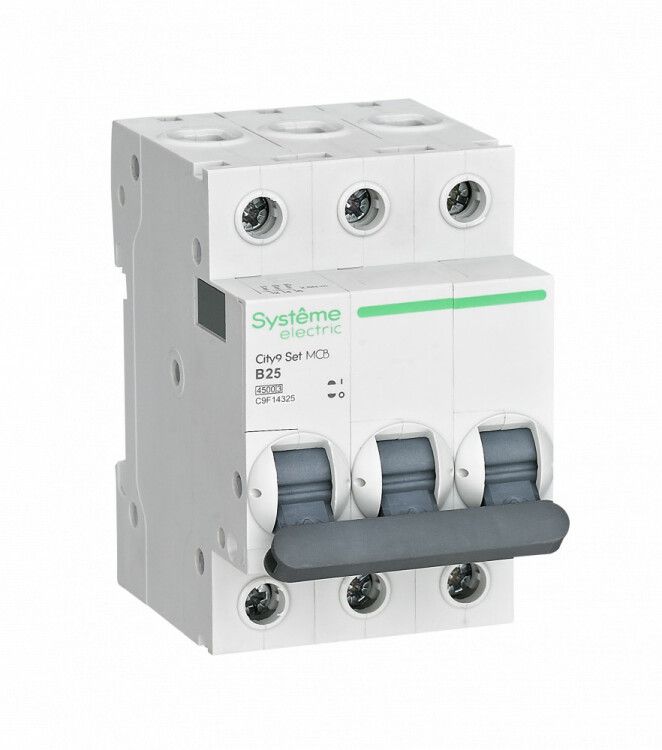

Выключатель автоматический модульный 3п B 25А 4.5кА City9 Set 400В SE C9F14325 APC

Автоматический выключатель модульный трехполюсный 25А B 4.5кА 400В от бренда Systeme Electric (артикул c9f14325) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах с переменным током. Этот аппарат встраивается в DIN-рейку и подходит для промышленного и бытового использования.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А B 4.5кА 400В защищает трёхфазные сети напряжением до 400 В. Он срабатывает при длительной перегрузке или внезапном скачке тока - например, при коротком замыкании. Подходит для установки в щитах на объектах с умеренно индуктивными нагрузками: насосы, компрессоры, малые станки, системы вентиляции, освещение и другое оборудование с плавным запуском.

Технические характеристики

• Тип тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение: 400 В (изоляция рассчитана на 440 В)
• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - реагирует на токи в пределах 3–5 крат от номинала; оптимальна для смешанных нагрузок с небольшими пусковыми токами
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Монтаж: на DIN-рейку шириной 3 модуля (54 мм)
• Глубина монтажа: 45 мм
• Поперечное сечение подключаемого провода: 1–25 мм2 (медный)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Автоматический выключатель модульный 25А B 4.5кА 400В совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтируется в шкафы с достаточным свободным местом - глубина установки составляет 45 мм. Клеммы обеспечивают надёжный зажим проводов сечением от 1 до 25 мм2. Для правильного подключения используйте только медные одножильные или многожильные провода с обжатыми наконечниками. Нельзя использовать алюминиевые провода без переходных контактов.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция включает безопасные клеммы, которые исключают случайное попадание жил в заклеммное пространство. Корпус изготовлен из ударопрочного пластика с 6 металлическими заклёпками - повышает механическую прочность и долговечность. Класс токоограничения 3 снижает риск возгорания при аварийных режимах.

Преимущества

• Увеличенная отключающая способность (4,5 кА) - выше средней для бытовых устройств, что важно в условиях слабых сетей
• Характеристика B - идеально сочетается с оборудованием, имеющим мягкий пуск (например, насосы, светильники)
• Фиксированные клеммы с защитой от доступа к токоведущим частям - минимизируют риск поражения током при обслуживании
• Компактная форма (3 модуля) экономит место в щите
• Серия City9 SET - проверенная линейка от Systeme Electric с высокой отказоустойчивостью

Ограничения применения

• Не предназначена для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не позволяет монтировать её вне щита
• Не подходит для мощных двигателей с высокими пусковыми токами (например, большие компрессоры, тяжёлые станки); для них требуется характеристика C или D
• Запрещено применять в цепях постоянного тока - только для AC
• Не рекомендуется для систем с частыми включениями/выключениями более 10 раз в день - срок службы механизма ограничен

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве
• Распределительный щит офисного здания с группой освещения и розеток
• Щитовая на складе с насосами и вентиляторами
• Электрооборудование мастерской с точечными сварочными аппаратами и малыми станками

Практические советы

• При выборе автомата убедитесь, что суммарная нагрузка всех фаз не превышает 25 А на каждую - перегрузка вызовет ложные срабатывания
• Проверьте посадочный диаметр кабеля - он должен точно входить в клемму (не менее 1 мм2 и не более 25 мм2)
• Подключение выполняйте при отключенном питании. После монтажа проверьте плотность затяжки клемм - ослабление вызывает нагрев
• Для удобства обслуживания помечайте каждый автомат этикеткой с указанием защищаемой цепи
• Автоматический выключатель модульный 25А B 4.5кА 400В (c9f14325) можно заменить аналогом той же серии City9 SET - совместимость по форме и параметрам гарантирована
