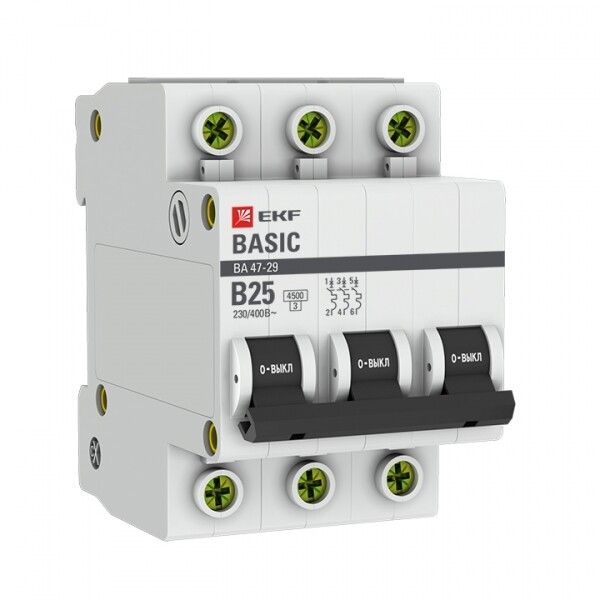

Автоматический выключатель 3P 25А (B) 4,5кА ВА 47-29 EKF Basic|mcb4729-3-25-B|EKF

Автоматический выключатель модульный 3 полюса 25 А (B) 4,5 кА ВА 47-29 Basic от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат - часть серийного решения Basic, оптимально подходящего для бытовых и легкопромышленных систем, где важны надежность и цена.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 25 А (B) 4,5 кА ВА 47-29 Basic защищает трёхфазные цепи с нагрузкой до 25 ампер. Подходит для распределительных щитов жилых домов, офисов, малых производственных участков. Применяется в сетях с переменным током частотой 50 Гц и напряжением до 230 В на фазу. Особенно эффективен там, где требуется баланс между стоимостью и качеством - например, при массовой комплектации щитов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может держать без отключения.
• Характеристика срабатывания B - чувствителен к умеренным перегрузкам, идеален для освещения, бытовой техники и электроники; срабатывает при токах 3–5 крат от номинала.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 ампер.
• Номинальное напряжение: 230 В (на фазу), номинальное напряжение изоляции - 660 В, что позволяет использовать его в более высоких напряжениях системы (например, 400 В между фазами).
• Класс токоограничения 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода и оборудование.
• Рабочая температура: от –10 C до +50 C - подходит для установки в неотапливаемых помещениях, таких как подвалы или технические этажи.
• Степень защиты IP20 - предотвращает контакт с пальцами и крупными предметами, но не защищён от пыли и влаги - требует установки внутри закрытого щита.
• Поперечное сечение проводника: 1–25 мм2 - совместим с медными и алюминиевыми проводами указанного сечения.
• Модульная ширина: 3 М - занимает три стандартных модуля на DIN-рейке (54 мм).
• Глубина монтажа: 50 мм - минимальное расстояние от лицевой панели щита до задней стенки, важно при проектировании корпуса.
• Частота: 50 Гц - рассчитан на работу в сети стандарта Европы/РФ.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные помехи.
• Категория перенапряжения III - предназначено для установки в распределительных устройствах, где возможны значительные переходные процессы.
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и временной конденсации в контролируемой среде.
• Гарантия: 3 года - подтверждает долговечность конструкции.

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 25 А (B) 4,5 кА ВА 47-29 Basic монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Клеммы позволяют зажимать одножильные и многожильные провода сечением от 1 до 25 мм2, в том числе алюминиевые. Для соединения с алюминием рекомендуется применять специальные контакты или антиоксидантную пасту. Все три полюса имеют механическую связь - при срабатывании одного все отключаются одновременно. Совместим с другими устройствами серии Basic и большинством щитов EKF.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для автоматических выключателей для бытовых и аналогичных применений. Сертифицирован для работы в условиях категории перенапряжения III и степени загрязнения 2. Конструкция исключает самопроизвольное отключение при нормальных условиях. Наличие класса токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания.

Преимущества

• Надёжная, проверенная временем конструкция - базовая версия серии, которая уже много лет используется в России и странах СНГ.
• Экономия до 50% по сравнению с европейскими аналогами - выгодное решение для масштабных проектов.
• Поддержка алюминиевых проводов - удобно при реконструкции старых сетей.
• Универсальная совместимость с DIN-рейками и щитами всех типов.
• Яркая цветовая маркировка положения рычага - легко отличить “вкл” от “выкл” даже в слабом свете.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 требует герметичного щита.
• Не подходит для защиты двигателей или оборудования с высокими пусковыми токами - для них нужна характеристика C или D.
• Не имеет функции дифференциального тока - для защиты от утечек необходимо дополнительно устанавливать УЗО.
• Не рекомендован для циклических нагрузок выше 1000 операций в год - в индустриальных условиях с частыми включениями лучше выбрать промышленные серии.

Примеры использования

• Защита трёхфазной группы розеток в мастерской.
• Общий входной автомат в щите квартиры с трёхфазным вводом.
• Щит управления насосной группой в котельной (при условии отсутствия частых пусков).
• Распределительный щит торгового центра - для световых и розеточных контуров.

Практические советы

• При подключении алюминиевого провода используйте кольцевые наконечники и равномерно затягивайте клемму - избегайте перетяга.
• Проверьте посадочный диаметр кабеля - он должен точно попадать в диапазон 1–25 мм2. Более толстый провод не войдёт, тонкий - будет плохо зажат.
• При сборке щита оставляйте минимум 50 мм свободного пространства за выключателем - это гарантирует правильное защёлкивание и теплоотдачу.
• Если планируете использовать несколько таких выключателей - выбирайте одинаковые модели для унификации обслуживания.
• Не заменяйте этот автомат на более мощный без пересчёта сечения кабеля - это создаёт риск перегрева проводки.
