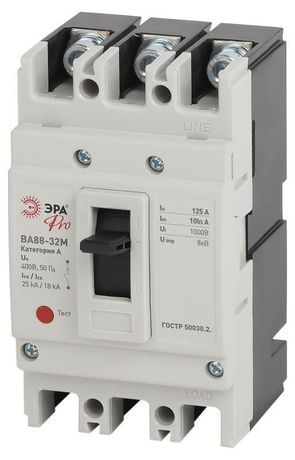

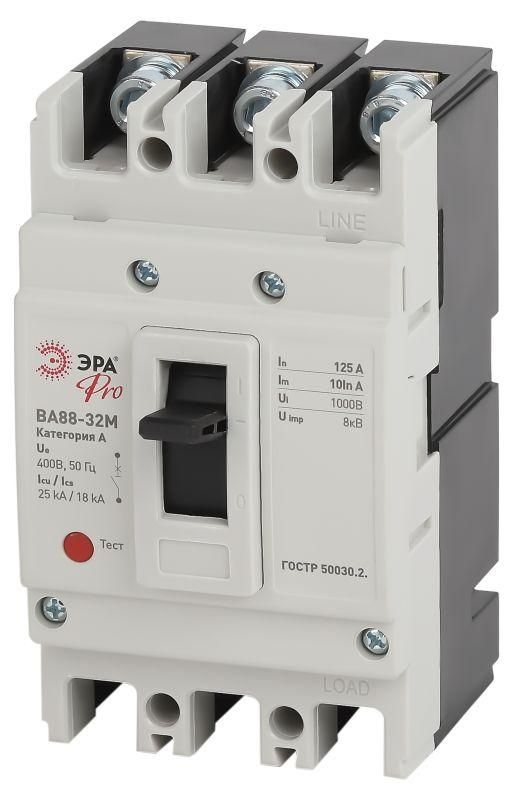

Автоматический выключатель ВА88-32М PRO SVA10-3-0040-E 3Р 40А 25кА | Б0051909 ЭРА

Автоматический выключатель ВА88-32М PRO SVA10-3-0040-E - трёхполюсный аппарат с номинальным током 40 А и отключающей способностью 25 кА, предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Бренд ЭРА обеспечивает надёжность в промышленных установках, где важна точная защита и компактный монтаж.

Назначение и область применения

Автоматический выключатель ВА88-32М PRO SVA10-3-0040-E используется для защиты электрических цепей переменного тока с напряжением до 400 В. Он отключает питание при возникновении перегрузки, короткого замыкания или падения напряжения ниже допустимого уровня. Применяется в распределительных щитах промышленного оборудования: станках, конвейерах, системах вентиляции, насосных станциях. Подходит для условий, где требуется быстрое и надёжное отключение при аварии.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Диапазон настройки защиты от перегрузки: фиксированный - 40 А (не регулируется)
• Тип расцепителя: минимального напряжения (отключает при снижении напряжения ниже порогового значения)
• Степень защиты IP30: защищён от доступа пальцами и крупными частицами, но не от воды и пыли
• Подключение силовых проводов: болтовое (зажимы на винтах)
• Управление: рычажковый переключатель (ручное включение/выключение)
• Способ монтажа: на монтажную плату (панель)
• Конструкция: встраиваемое устройство с втычным подключением к базе
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Автоматический выключатель ВА88-32М PRO SVA10-3-0040-E устанавливается на специальную монтажную плату, совместимую с сериями ВА88-32М. Для работы требуется предварительно установленная базовая платформа - сам выключатель вставляется в неё втычным способом. Это позволяет быстро менять аппарат без перепайки или переподключения проводов. Болтовые зажимы обеспечивают прочное соединение с медными шинами или кабелями сечением до 16 мм2. Убедитесь, что монтажная плата соответствует габаритам и контактной схеме модели SVA10-3-0040-E.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Защита от минимального напряжения повышает безопасность при сбоях сети - оборудование не запустится при недостаточном напряжении, исключая повреждение двигателей и механизмов. IP30 не обеспечивает защиту от влаги - применение возможно только внутри закрытых щитов, защищённых от брызг и пыли.

Преимущества

• Функция защиты по минимальному напряжению - уникальна среди аналогичных моделей; предотвращает «холодный» запуск оборудования при проседании сети
• Втычное подключение ускоряет замену и обслуживание - не требует демонтажа всей системы
• Высокая отключающая способность (25 кА) обеспечивает безопасность даже при серьёзных КЗ в промышленных сетях
• Жесткая фиксация тока на 40 А исключает случайную настройку, что важно для стационарных систем

Ограничения применения

• Не подходит для открытой установки - IP30 не защищает от влаги, пыли и внешних воздействий
• Отсутствие вспомогательных контактов - нельзя использовать для сигнализации состояния (вкл./выкл.) или удаленного управления
• Номинальный ток фиксирован - невозможно настроить на меньшее значение (например, 32 А); для других значений нужна другая модель
• Требуется обязательная установка на монтажную плату - самостоятельный монтаж на DIN-рейку невозможен

Примеры использования

• Щит управления станком ЧПУ - защита от падения напряжения во время сварочных импульсов
• Линия питания конвейера в пищевой промышленности - предотвращение запуска при сбое сети
• Распределительный щит насосной станции - отключение при длительном понижении напряжения, чтобы избежать перегрева двигателя

Практические советы

• Перед установкой проверьте соответствие монтажной платы - она должна иметь правильные контакты и крепления для SVA10-3-0040-E
• При подключении используйте кабели с жилами не более 16 мм2 - большие сечения не войдут в зажимы
• Если вам нужны сигналы о состоянии аппарата - выбирайте версию с вспомогательными контактами (например, SVA10-3-0040-E+AC)
• Не применяйте в помещениях с высокой влажностью, без дополнительной герметизации щита
• При замене - всегда отключите питание, так как втычной механизм не имеет механической блокировки при наличии напряжения
