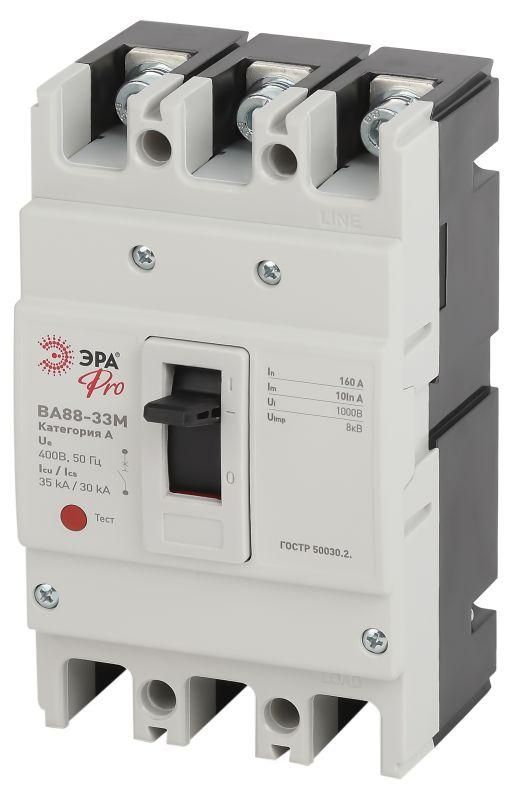

Автоматический выключатель ВА88-33М PRO SVA20-3-0040-E 3Р 40А 35кА | Б0051917 ЭРА

Автоматический выключатель ВА88-33М PRO SVA20-3-0040-E - трёхполюсное встраиваемое устройство с болтовым подключением, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Бренд ЭРА обеспечивает надёжную работу этого автомата в промышленных установках с номинальным напряжением до 400 В.

Назначение и область применения

Автоматический выключатель ВА88-33М PRO SVA20-3-0040-E используется для защиты электрических цепей в условиях, где требуется быстрое отключение при аварийных ситуациях: коротком замыкании, длительной перегрузке или падении напряжения ниже порогового значения. Устройство подходит для монтажа на монтажную плату в щитах управления, станках, конвейерах, системах автоматизации и других промышленных объектах с постоянным контролем параметров сети.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В, типичных для промышленных трёхфазных систем.
• Номинальный ток: 40 А - максимальный ток, который выдерживается без срабатывания при нормальной нагрузке.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает частичное питание при отказе одной из них.
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 40 А - защита сработает при превышении именно этого значения; настройка жёстко фиксирована, регулировка невозможна.
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже установленного предела, что предотвращает повреждение оборудования при “проседании” сети.
• Тип расцепителя: минимального напряжения - основной механизм срабатывания связан с уровнем напряжения, а не с током (хотя есть и тепловая защита от перегрузки).
• Степень защиты IP30 - защищён от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды. Применяется только внутри закрытых щитов.
• Подключение: болтовое - провода крепятся винтами, требует точного момента затяжки.
• Способ монтажа: монтажная плата - устанавливается на металлическую или композитную плату, не крепится на DIN-рейку.
• Конструкция: встраиваемое устройство с втычным подключением - имеет штыревые выводы, которые вставляются в гнёзда печатной платы, обеспечивая прочное и компактное соединение.
• Управление: рычажковый переключатель - удобный визуальный индикатор состояния (вкл/выкл), легко управляемый даже в перчатках.
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Автоматический выключатель ВА88-33М PRO SVA20-3-0040-E совместим только с монтажными платами, имеющими соответствующие гнёзда для втычных выводов. Для правильной установки необходимо:

• Использовать плату с точно совпадающим шагом и формой контактных площадок.
• Затягивать болты силовых клемм моментом, указанным в документации производителя - переусилие может повредить корпус.
• Не использовать в качестве замены автоматов на DIN-рейке - конструкция отличается и не взаимозаменяема.
• Обеспечить свободный доступ к рычагу управления для ручного отключения.

Безопасность и стандарты

Автоматический выключатель ВА88-33М PRO SVA20-3-0040-E соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие защиты по минимальному напряжению делает его подходящим для применений, где важна последовательность запуска оборудования (например, в системах с частотными преобразователями или чувствительной автоматикой).

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает безопасность даже в мощных промышленных сетях.
• Функция защиты от просадки напряжения - предотвращает некорректную работу оборудования при колебаниях сети.
• Компактная встраиваемая форма - экономит место в щитах, особенно там, где невозможно использование DIN-реек.
• Чёткий визуальный индикатор положения - позволяет быстро определить состояние автомата без тестирования.
• Жесткая фиксация номинала - исключает случайную настройку, что важно в средах с высокой проходимостью персонала.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP30 не защищает от пыли, влаги и внешнего воздействия.
• Нельзя использовать в системах с необходимостью дистанционного контроля - отсутствие вспомогательных контактов не позволяет передавать сигналы о состоянии.
• Не подлежит модификации или настройке тока срабатывания - номинал 40 А фиксирован, нельзя выбрать другой.
• Требует специализированной монтажной платы - не совместим с обычными щитами на DIN-рейке.
• Не рекомендован для частых оперативных включений - хотя предназначен для таких задач, частое механическое переключение может снизить срок службы рычага.

Примеры использования

• Щит управления промышленным станком с ЧПУ - защита от скачков напряжения и КЗ в трёхфазной сети.
• Контрольный щит конвейерной линии - отключение при падении напряжения, чтобы избежать сбоев в работе сервоприводов.
• Распределительный пункт на заводе - встроенный автомат в составе сборки с другими компонентами на единой плате.
• Системы автоматического освещения с резервированием - обеспечение отключения при аварийном снижении напряжения.

Практические советы

• Перед установкой проверьте соответствие габаритов и расположения втычных контактов вашей плате - несоответствие вызовет плохой контакт или повреждение.
• При использовании в условиях повышенной вибрации дополнительно зафиксируйте устройство клеем или хомутами, чтобы избежать самопроизвольного отсоединения.
• Не используйте этот автомат вместо входного рубильника - он не предназначен для частого ручного коммутирования больших нагрузок.
• При обслуживании всегда отключайте питание полностью - даже при выключенном рычаге часть цепи может находиться под напряжением через другие пути.
• Для диагностики работы защиты по минимальному напряжению можно искусственно снизить напряжение на входе - так проверяется корректность срабатывания.
