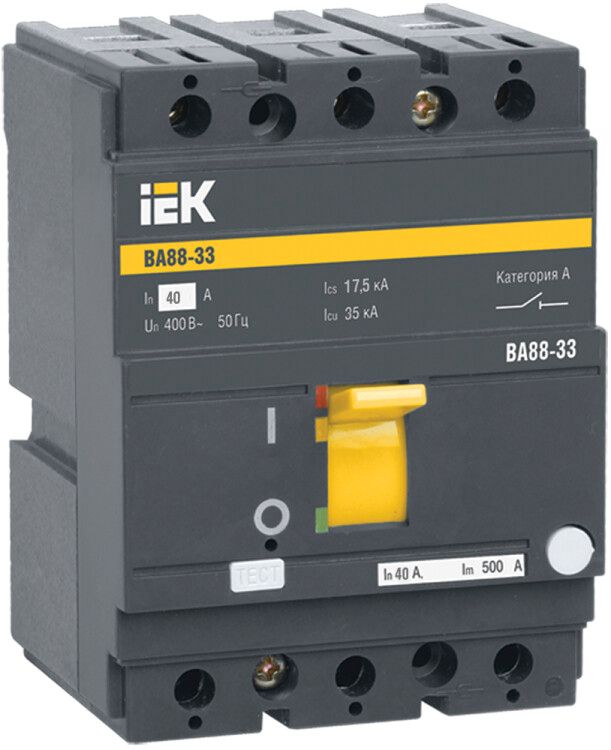

Выключатель автоматический 3п 40А 35кА ВА 88-33 KARAT IEK SVA20-3-0040 SVA20-3-0040;SVA20-3-0040-R SVA20-3-0040-R

Автоматический выключатель ВА 88-33-R - это трёхполюсный коммутационный аппарат от IEK, рассчитанный на работу в сетях переменного тока с номинальным напряжением 400 В и током 40 А. Он обеспечивает надёжную защиту от перегрузок, коротких замыканий и просадок напряжения, подходит для установки на DIN-рейку и применяется в промышленных и распределительных щитах. Артикул sva20-3-0040-r соответствует модели с ручным управлением и встроенным втычным механизмом.

Назначение и область применения

Автоматический выключатель ВА 88-33-R предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Подходит для использования в распределительных щитах промышленных объектов, на производственных линиях, в системах вентиляции, насосных станциях и других установках с переменным током до 400 В. Обеспечивает защиту по минимальному напряжению - отключение происходит при значительном падении напряжения, что предотвращает аварийный запуск оборудования после восстановления питания.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Количество полюсов: 3
• Тип расцепителя: электромагнитный (для быстрого отключения при КЗ) и тепловой (для защиты от длительных перегрузок)
• Уставка срабатывания магнитного расцепителя: 500 А - отключение происходит при токе, превышающем номинальный в 12,5 раз
• Диапазон регулировки тока КЗ: фиксированная уставка - не регулируется
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +50 C, подходит для неотапливаемых помещений в умеренном и холодном климате
• Тип подключения: винтовые зажимы - провода фиксируются болтами
• Способ монтажа: на DIN-рейку (монтажная плата - указывает на совместимость с типовыми шкафами)
• Управление: ручка-переключатель - удобна для ручного включения/выключения
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня
• Количество вспомогательных контактов: 0 - не имеет сигнализирующих или блокировочных контактов
• Конструкция: встроенное втычное исполнение - позволяет легко извлекать и менять устройство без демонтажа проводов
• Тип изделия: выключатель автоматический в литом корпусе - прочный, компактный, не требует обслуживания
• Моторный привод: опционально - можно доработать внешним приводом для дистанционного управления

Совместимость и монтаж

Автоматический выключатель ВА 88-33-R совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения используйте провода сечением до 25 мм2 (медные) - проверьте соответствие винтовому зажиму перед затяжкой. Благодаря втычному исполнению, устройство можно заменить без отсоединения всех проводов: достаточно отключить питание, потянуть за ручку и вытащить модуль. Не рекомендуется использовать в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность.

Безопасность и стандарты

Автоматический выключатель ВА 88-33-R соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Применение устройства в соответствии с инструкцией обеспечивает безопасность персонала и оборудование от повреждений при аварийных ситуациях. Защита по минимальному напряжению исключает самопроизвольный запуск машин при восстановлении питания - важная функция для промышленной безопасности.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных сетей
• Втычное исполнение - ускоряет замену и сервисное обслуживание
• Рабочий диапазон температур от -40 C до +50 C - надёжно работает в суровых условиях
• Функция защиты по минимальному напряжению - предотвращает опасные запуски оборудования
• Произведено в России - гарантированное качество сборки и наличие запчастей

Ограничения применения

• Не предназначен для работы в помещениях с высокой влажностью, пылью или химически активной средой - IP20 не обеспечивает защиту от брызг и пыли
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или блокировки без внешних решений
• Нельзя регулировать порог срабатывания магнитного расцепителя - уставка фиксирована на 500 А
• Не используется в цепях постоянного тока - только переменный ток (AC)
• Требуется точное соблюдение момента затяжки винтов - перетяжка может повредить контакт, недотяжка - вызвать нагрев

Примеры использования

• Щитовая автоматики на заводе - защита двигателей насосов и конвейеров
• Распределительный щит в логистическом терминале - отключение цепей освещения и вентиляции
• Объекты с неотапливаемыми помещениями - например, склады, гаражи, открытые площадки в регионах с зимними минусами
• Системы водоснабжения - защита насосных групп от скачков напряжения и перегрузок

Практические советы

• При выборе автомата убедитесь, что номинальный ток нагрузки не превышает 40 А - лучше выбирать с запасом 10–20%
• Проверьте посадочные размеры перед установкой - хотя он стандартизирован, некоторые старые шкафы имеют нестандартные рейки
• При монтаже в щите с несколькими автоматами - располагайте ВА 88-33-R рядом с другими устройствами того же класса для удобства обслуживания
• Если нужна дистанционная коммутация - закажите модель с моторным приводом (опционально); без него ручное управление единственный вариант
• Не используйте этот автомат в качестве главного рубильника - он не предназначен для частых операций включения/отключения под нагрузкой
• При работе в условиях низких температур - перед первым включением дайте устройству адаптироваться к температуре окружающей среды (не менее 1 часа)
