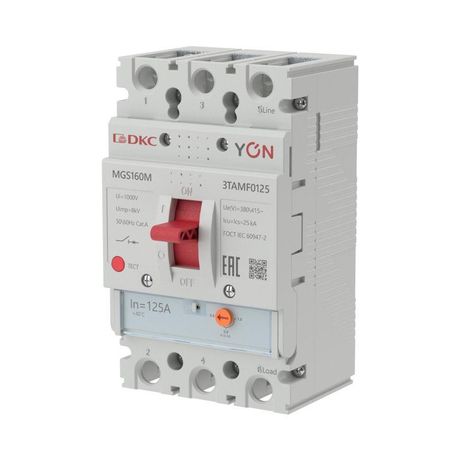

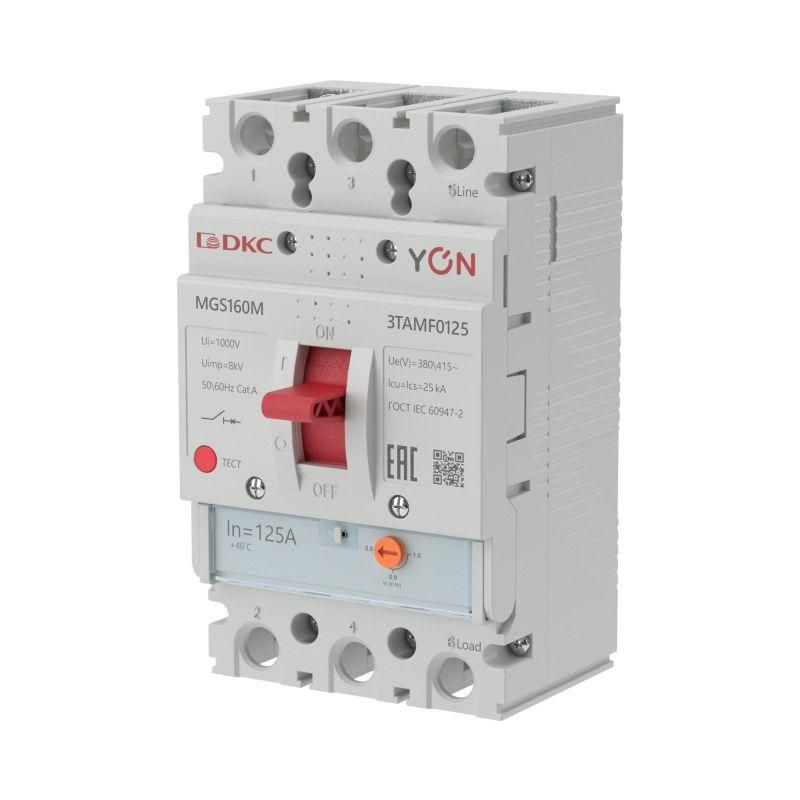

Автоматический выключатель YON MGS160 3P 100-125A 25kA - MGS160M-3TAMF0125 ДКС

Автоматический выключатель MGS160 3P 100-125A 25kA от бренда YON (группа DKC) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Модель mgs160m-3tamf0125 обеспечивает надежную работу в промышленных и коммунальных системах благодаря прочному литому корпусу и высокой отключающей способности.

Назначение и область применения

Автоматический выключатель MGS160 3P 100-125A 25kA используется для редких операционных включений/выключений нагрузки и постоянной защиты электрооборудования. Применяется в распределительных щитах зданий с повышенными требованиями к безопасности: многоэтажных жилых домах, офисных центрах, больницах, школах и других объектах социальной инфраструктуры. Подходит для установки на главных входящих линиях и крупных групповых контурах питания.

Технические характеристики

• Номинальное напряжение: 380–415 В - работает в трёхфазных сетях переменного тока с частотой 50 Гц;
• Номинальный ток: 125 А - максимальный длительно допустимый ток через аппарат без срабатывания;
• Отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Число полюсов: 3 - защищает все три фазы одновременно;
• Конструкция: стационарная - устанавливается в шкафах и не предназначена для перемещения после монтажа;
• Подключение: болтовое - провода закрепляются гайками на клеммах, требует точного затягивания;
• Степень защиты IP20 - предохраняет от контакта с внутренними деталями пальцами и предметами более 12 мм, но не защищён от пыли и воды.

Совместимость и монтаж

Модель mgs160m-3tamf0125 совместима с другими устройствами серии MGS160 и стандартными DIN-рейками шириной 90 мм. Установка выполняется в распределительном щите с достаточным свободным пространством вокруг аппарата для теплоотвода. Болтовые клеммы требуют использования подходящего момента затяжки - избыток усилия повредит контакт, недостаток вызывает нагрев. Для обслуживания необходимо отключить питание всей цепи. Каждый полюс имеет собственные входные и выходные клеммы - важно правильно подсоединить фазы A, B, C.

Безопасность и стандарты

Автоматический выключатель MGS160 соответствует международным нормам IEC 60947-2 и российским ГОСТ Р 50030.2. Обладает сертификатами соответствия, что позволяет использовать его в официально зарегистрированных энергообъектах. Тепловой расцепитель обеспечивает селективную защиту от перегрузок, электромагнитный - быстрое отключение при КЗ. Наличие механической блокировки исключает случайное включение при открытой крышке.

Преимущества

• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под конкретную нагрузку;
• Высокая отключающая способность 25 кА - обеспечивает безопасность даже при аварийных режимах в мощных сетях;
• Литой корпус - увеличивает механическую прочность и срок службы устройства;
• Удобство монтажа - компактные габариты и четкая маркировка клемм снижают время сборки;
• Гарантия 5 лет - подтверждает качество материалов и сборки производства YON.

Ограничения применения

• Не среды с высокой запылённостью или влагой - степень защиты IP20 не предусматривает внешнюю герметичность;
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций, не является контактором;
• Требуется наличие доступа для обслуживания - нельзя устанавливать в плотно забитых шкафах без возможности проверки клемм;
• Не поддерживает дистанционное управление - только ручное включение/отключение.

Примеры использования

• Главный ввод в этажный распределительный щит многоквартирного дома;
• Защита силового оборудования на производственной линии (конвейеры, насосы);
• Щитовая группа освещения и розеток в торговом центре;
• Распределительный пункт в учреждении здравоохранения с ответственным потребителем.

Практические советы

• Перед установкой проверьте соответствие номинала 125 А нагрузкам всех подключенных цепей - не превышайте расчетный ток;
• Используйте медные провода сечением не менее 50 мм2 для подключения - меньшее сечение вызовет перегрев;
• Обязательно используйте контрольный момент затяжки болтов согласно руководству производителя - слабый контакт опаснее чем отсутствие автомата;
• При проектировании системы учитывайте координацию с нижестоящими автоматами - чтобы при КЗ сработала только нужная защита;
• Проверяйте состояние контактов каждые 2 года - особенно в условиях колебаний температур или вибраций.
