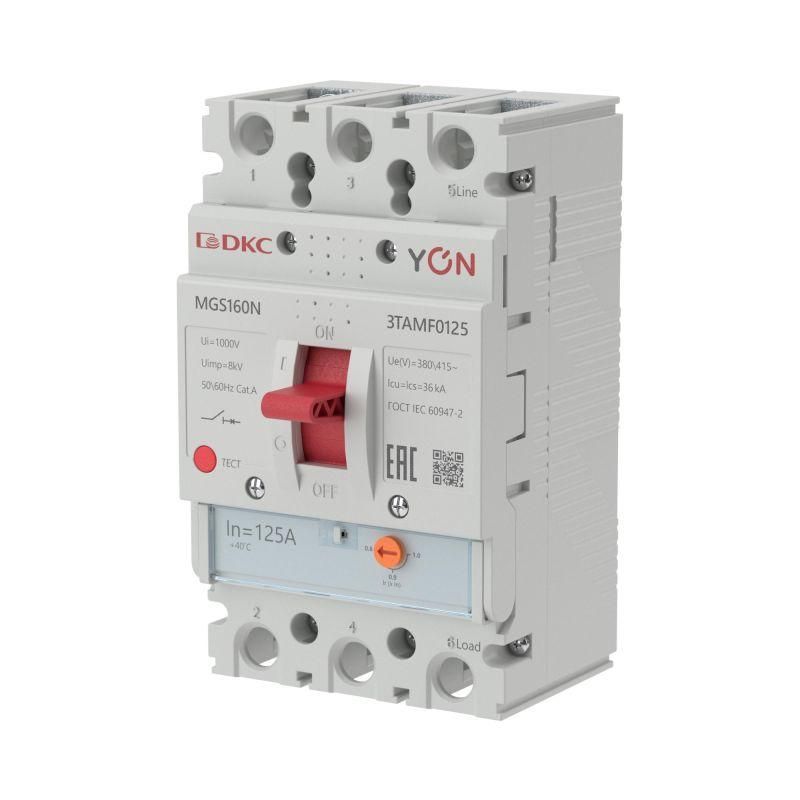

Выключатель автоматический YON MGS160 3P 100-125A 36kA - MGS160N-3TAMF0125 ДКС

Автоматический выключатель MGS160 3P 100-125A 36kA от бренда YON (группа DKC) предназначен для защиты электрических цепей низкого напряжения от перегрузок и коротких замыканий. Модель mgs160n-3tamf0125 обеспечивает надёжную работу в промышленных и коммерческих системах с номинальным напряжением до 415 В.

Назначение и область применения

Автоматический выключатель MGS160 3P 100-125A 36kA используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Применяется в сетях переменного тока до 415 В. Подходит для установки в распределительных щитах зданий: жилых комплексах, офисах, торговых центрах, больницах, школах и других объектах социальной и коммерческой инфраструктуры.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 125 А
• Номинальная отключающая способность: 36 кА (при AC)
• Номинальное напряжение: 415 В
• Тип расцепителя: электромагнитный + тепловой (двухступенчатая защита)
• Конструктивное исполнение: фиксированное (не съёмное)
• Привод: ручной (ручка включения/выключения)
• Метод монтажа: стационарный (на DIN-рейке)
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Дополнительные функции: независимый расцепитель, расцепитель минимального напряжения

Совместимость и монтаж

Автоматический выключатель MGS160 3P 100-125A 36kA устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводников сечением до 95 мм2. Устройство имеет фиксированную конструкцию - не предусматривает быстрого снятия для обслуживания. Для работы с дополнительными расцепителями требуется внешнее управление: независимый расцепитель позволяет удалённо отключить аппарат, а расцепитель минимального напряжения сработает при снижении напряжения ниже заданного порога (например, при аварийном падении сети).

Безопасность и стандарты

Автоматический выключатель соответствует международным требованиям к устройствам класса C (по IEC 60947-2). Номинальная отключающая способность 36 кА обеспечивает безопасное отключение даже при серьёзных коротких замыканиях. Конструкция из литого корпуса повышает механическую прочность и предотвращает распространение дуги. IP20 не требует герметизации - устройство рассчитано на использование внутри закрытых щитов.

Преимущества

• Регулируемый тепловой расцепитель - точная настройка чувствительности к перегрузкам
• Высокая отключающая способность (36 кА) - подходит для мощных распределительных систем
• Удобный ручной привод - наглядное положение контактов (вкл./выкл.)
• Поддержка дополнительных расцепителей - гибкость управления в сложных системах
• Гарантия производителя 5 лет - подтверждает надёжность и долговечность

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 исключает контакт с пылью и водой
• Фиксированная конструкция затрудняет замену без демонтажа всего устройства
• Не подходит для частого оперативного включения/отключения - не является контактором
• Требуется соблюдение правильного сечения кабеля - при использовании проводов меньше 16 мм2 возможны проблемы с плотностью зажима

Примеры использования

• Главный входной автомат в щите многоэтажного дома
• Защита силового шкафа на производственной линии
• Распределительный автомат для группы оборудования в торговом центре
• Щит освещения и розеток в административном здании с применением расцепителя минимального напряжения

Практические советы

• Перед установкой проверьте соответствие номинала автомата (125 А) расчетному току защищаемой цепи - не допускайте постоянной нагрузки выше 80–90 % от номинала
• Используйте дополнительные расцепители только при наличии готовой системы управления - они требуют внешнего питания и сигнализации
• При монтаже на DIN-рейке убедитесь, что все кабели правильно зафиксированы - плохой контакт вызывает перегрев
• Для сервисного обслуживания отключите питание полностью - автомат не имеет видимого разрыва при отключении, если не установлены дополнительные указатели состояния
• При замене используйте оригинальный артикул mgs160n-3tamf0125 - совместимость с другими сериями не гарантирована
