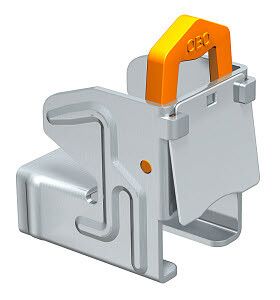

Балочный зажим 10-19mm (328 2) | 1408046 OBO Bettermann

Зажим балочный 10–19 мм от OBO BETTERMANN (арт. 1408046 / 328 2) предназначен для надёжного и быстрого крепления на DIN-рейках стальных профилей, таких как CML3518 и CMS3518. Он используется при монтаже кабелепроводов, зажимных скоб и подвесов для оборудования, обеспечивая прочную фиксацию без необходимости сверления или использования винтов.

Назначение и область применения

Зажим балочный 10–19 мм применяется для временного или постоянного крепления элементов к металлическим профильным рейкам. Подходит для установки на сборных системах в промышленном оборудовании, распределительных щитах, конвейерах и осветительных сетях. Особенно эффективен там, где требуется оперативный монтаж без инструментов - например, при замене или модификации проводки.

Технические характеристики

• Толщина фланца: 10–19 мм - позволяет захватывать профили средней жесткости, типичные для стандарта CML/CMS;
• Тип крепления: зажимной - работает за счёт пружины, не требует винтов или гаек;
• Способ монтажа: DIN-рейка - совместим с классическими шинными направляющими шириной 35 мм;
• Материал корпуса: сталь - высокая механическая прочность и устойчивость к нагрузкам;
• Покрытие: Delta Tone - антивандальное, коррозионностойкое, сохраняет целостность даже в условиях повышенной влажности и химической активности;
• Тип: 328 2 - внутренний код серийного производства, соответствует спецификациям OBO Bettermann.

Совместимость и монтаж

Зажим балочный 10–19 мм совместим исключительно с профильными рейками типа CML3518 и CMS3518. Для установки достаточно вставить зажим в паз профиля до характерного щелчка - система самоблокируется благодаря стопорной пружине. Монтаж занимает несколько секунд, не требует инструментов. Установка возможна как на вертикальной, так и на горизонтальной части рейки. Обязательно используйте два зажима на один объект - они работают парно, чтобы равномерно распределить нагрузку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 61439 для комплектных устройств управления. Коррозионностойкое покрытие Delta Tone повышает долговечность в агрессивных средах, что делает продукт безопасным для длительной эксплуатации в помещениях с высокой влажностью или перепадами температур.

Преимущества

• Быстрая установка - никаких винтов, гаек или отверток;
• Высокая надёжность - пружинный механизм выдерживает значительные вибрационные нагрузки;
• Удобство обслуживания - легко демонтировать и переустанавливать без потери функционала;
• Антикоррозийная защита - продлевает срок службы в сложных условиях;
• Совместимость с популярными профилями - снижает необходимость закупки адаптеров.

Ограничения применения

• Не для алюминиевых, пластиковых или тонкостенных профилей - требует минимальной толщины стали 10 мм;
• Не рассчитан на динамические нагрузки выше 150 Н - не использовать для подвеса тяжёлых силовых шкафов;
• Работает только с двумя одновременно установленными зажимами - использование одного увеличивает риск деформации;
• Не предназначена для открытого монтажа вне помещений без защиты от прямого воздействия осадков - хотя покрытие устойчиво, герметизация не предусмотрена.

Примеры использования

• Фиксация кабелепровода к раме распределительного щита через профиль CML3518;
• Подвес светильника на технологическом участке завода с использованием двух зажимов и С-профиля;
• Крепление зажимной скобы для медного кабеля на DIN-рейке внутри автоматического шкафа;
• Временная фиксация контрольных точек при тестировании системы управления.

Практические советы

• Перед монтажом проверьте толщину профиля - она должна попадать точно в диапазон 10–19 мм; меньшая толщина вызывает проскальзывание, большая - невозможность запирания;
• Обязательно используйте защитные колпаки, входящие в комплект - они предотвращают случайное задевание острых кромок профиля;
• При многократном демонтаже следите за состоянием пружины - её износ снижает усилие зажима;
• Для длинных линий крепления рекомендуется шаг между зажимами не более 80 см - это гарантирует устойчивость всей конструкции;
• Зажим балочный 10–19 мм от OBO BETTERMANN лучше сочетается с другими изделиями этой же серии - все детали имеют согласованную геометрию и допуски.
