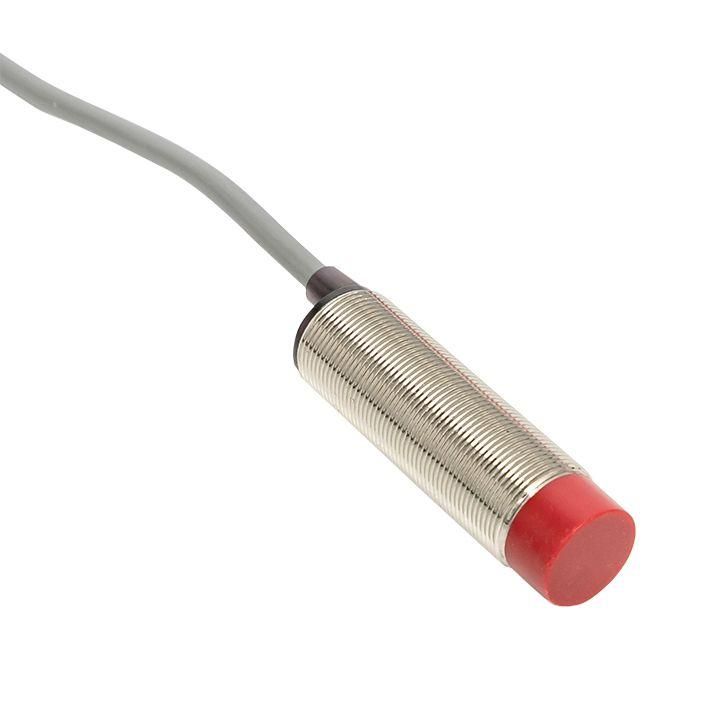

Датчик бесконтактный емкостный PROxima 8мм 24В DC EKF PROXIS-1-18-08-N-NO-2

Датчик бесконтактный емкостный EKF PROXIS proxis-1-18-08-n-no-2 предназначен для обнаружения металлических и неметаллических объектов без физического контакта. Подходит для автоматизации процессов на производстве, где важна надёжность и долгий срок службы.

Назначение и область применения

Датчик бесконтактный емкостный EKF PROXIS proxis-1-18-08-n-no-2 используется для определения наличия любых материалов - от металла до пластика, жидкости, древесины или порошка. Он работает за счёт изменения электростатического поля вокруг чувствительной поверхности. Применяется в системах контроля уровня, позиционирования, счёта предметов и автоматических линиях, например, на упаковочных машинах, конвейерах, пищевом оборудовании и станках с ЧПУ.

Технические характеристики

• Рабочее расстояние: 8 мм - максимальная дистанция, на которой датчик уверенно срабатывает;
• Напряжение питания: 24 В постоянного тока (DC);
• Тип выходного сигнала: PNP - высокий уровень сигнала при срабатывании, подключается к нагрузке между выходом и положительным потенциалом;
• Габаритные размеры: 71×18×18 мм - компактный формат для установки в ограниченном пространстве;
• Диаметр корпуса: 18 мм - совместим со стандартными креплениями;
• Материал корпуса: металл - обеспечивает механическую прочность и экранирование;
• Конструкция корпуса: гладкий цилиндр - исключает зацепление и упрощает очистку;
• Индикация состояния: есть светодиод - позволяет визуально контролировать работу датчика;
• Тип резьбы: метрическая - стандартная резьба M18 для крепления в отверстиях.

Совместимость и монтаж

Датчик бесконтактный емкостный EKF PROXIS proxis-1-18-08-n-no-2 монтируется через резьбу M18. Установка выполняется в предварительно просверленное отверстие соответствующего диаметра. Глубина врезки должна позволить чувствительному торцу выступать на 1–2 мм из поверхности - это гарантирует стабильную работу на заявленном расстоянии 8 мм. Кабель выводится задним хвостиком - удобно для прокладки в шлангах и каналах. Для подключения используйте контроллер с входом типа PNP. Напряжение питания строго 24 В DC - отклонения вызывают сбои или повреждение.

Преимущества

• Обнаруживает не только металлы, но и неметаллические материалы - шире возможности, чем у индуктивных датчиков;
• Металлический корпус устойчив к ударным нагрузкам и воздействию масел/химикатов;
• Светодиодная индикация снижает время диагностики;
• Стандартный диаметр 18 мм и метрическая резьба обеспечивают заменяемость с аналогичными моделями других производителей;
• Не имеет движущихся частей - долгий срок службы без обслуживания.

Ограничения применения

• Чувствителен к близко расположенным проводящим поверхностям - не устанавливайте рядом с крупными металлическими деталями, иначе возникнет ложное срабатывание;
• Не рекомендован для работы в условиях сильных электромагнитных помех - требует экранирования кабелей;
• Работает только при температуре окружающей среды, указанной производителем (не указана - проверьте документацию);
• Не предназначен для погружения в жидкости - хотя корпус герметичен, IP-класс защиты не указан, поэтому нельзя использовать во влажных средах без дополнительной защиты.

Примеры использования

• Контроль заполнения пластиковых бутылок на линии розлива;
• Подсчёт картонных коробок на конвейере;
• Определение наличия детали перед операцией сверления;
• Фиксация положения заготовки из дерева или композита в деревообрабатывающем станке;
• Автоматическое управление клапаном по уровню сыпучего материала в бункере.

Практические советы

• Перед установкой проверьте, что материал объекта, который вы хотите обнаруживать, находится в зоне действия - некоторые виды пластика или покрытий могут слабо влиять на поле;
• При использовании нескольких датчиков вблизи друг от друга соблюдайте минимальное расстояние между ними - минимум 50 мм, чтобы избежать взаимного влияния;
• Запрещено перегревать корпус - не применяйте паяльник прямо на корпусе при монтаже кабеля;
• Если требуется защита от внешних факторов, используйте дополнительный кожух или трубчатый экран, не закрывая активную часть датчика;
• Для точной настройки расстояния срабатывания проведите тестовые циклы с типовым объектом - реальное расстояние может отличаться от 8 мм в зависимости от плотности и состава материала.
