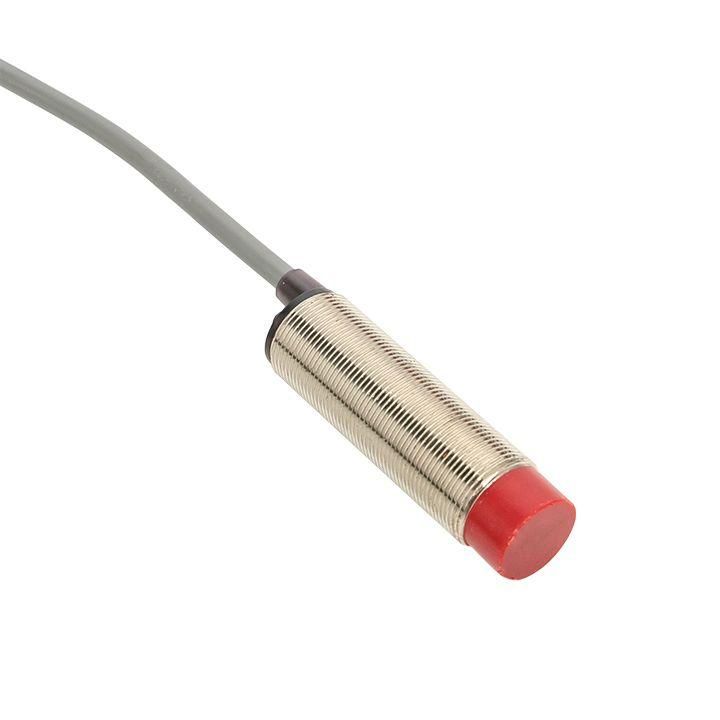

Датчик бесконтактный емкостный PROxima 24В 8мм 18мм EKF PROXIS-1-18-08-P-NO-2

Бесконтактный емкостный датчик EKF PROXIS (артикул proxis-1-18-08-p-no-2) предназначен для бесконтактного определения наличия любых материалов - как металлических, так и неметаллических - в промышленной автоматике. Его компактная конструкция и надёжная работа делают его подходящим решением для контроля уровня жидкостей, пластиков, древесины и других веществ в условиях повышенной запылённости.

Назначение и область применения

Этот датчик используется там, где необходимо обнаружить объект без физического контакта. Он подходит для задач автоматизации: контроль уровня сыпучих или жидких материалов в бункерах, проверка наличия деталей на конвейере, счёт изделий из пластика, стекла, дерева или металла. Особенно эффективен там, где обычные механические выключатели быстрее изнашиваются.

Технические характеристики

• Рабочее расстояние: 8 мм - максимальное расстояние, на котором датчик уверенно срабатывает;
• Напряжение питания: 24 В постоянного тока (DC);
• Тип выходного сигнала: PNP - высокий уровень сигнала при срабатывании, совместим с большинством PLC и контроллеров;
• Материал корпуса: металл - обеспечивает прочность и устойчивость к механическим воздействиям;
• Габариты: 71×18×18 мм, диаметр 18 мм - компактный форм-фактор для установки в ограниченном пространстве;
• Конструкция корпуса: гладкий цилиндр - исключает зацепление и упрощает очистку;
• Индикация состояния: есть светодиод - позволяет визуально отслеживать работу датчика без тестового оборудования;
• Тип резьбы: метрическая - стандартная резьба M18 для крепления в стандартные отверстия.

Совместимость и монтаж

Датчик крепится через резьбу M18. Для установки требуется предварительно просверленное отверстие соответствующего диаметра. Подключение осуществляется трёхпроводной схемой: красный провод - питание +24 В, чёрный - выход PNP, синий - GND. Учитывайте, что длина кабеля не указана - при необходимости используйте удлинители с экранированными жилами. Монтаж допускается в любом положении, но рекомендуется избегать прямого попадания воды на торец датчика.

Безопасность и стандарты

Производитель не указывает сертификаты. Датчик не имеет явной защиты от взрывоопасной среды, поэтому не применяется во взрывоопасных зонах без дополнительной защиты. Работает в рамках типичных условий промышленной автоматики - температурный режим и степень защиты IP не указаны, поэтому не следует использовать в условиях прямого брызгания или погружения.

Преимущества

• Обнаруживает не только металлы, но и неметаллические материалы - пластик, дерево, стекло, жидкости;
• Нет движущихся частей - долгий срок службы без обслуживания;
• Светодиодная индикация упрощает диагностику и настройку;
• Металлический корпус повышает устойчивость к внешним воздействиям;
• Стандартный диаметр 18 мм и резьба M18 обеспечивают широкую совместимость с крепёжными элементами.

Ограничения применения

• Не работает на расстоянии более 8 мм - требует точной настройки расположения объекта;
• Чувствителен к изменению диэлектрической проницаемости окружающей среды - например, влажность или наличие слоя пыли могут влиять на стабильность работы;
• Не рассчитан на работу в условиях прямого контакта с водой или агрессивными химикатами - отсутствуют данные о степени защиты IP;
• Выход PNP требует подключения к нагрузке с положительным потенциалом - несовместим с NPN-входами без преобразователя.

Примеры использования

• Контроль уровня песка в бункере на заводе по производству бетона;
• Подсчёт пластиковых крышек на конвейере упаковочного автомата;
• Фиксация наличия стеклянной банки перед этикетированием;
• Определение заполнения ёмкости с маслом или растворителем в системе смазки.

Практические советы

• Устанавливайте датчик так, чтобы объект проходил точно по оси чувствительности - смещение даже на 1–2 мм снижает надёжность срабатывания;
• Перед первым запуском протестируйте датчик с типовым материалом, который будет обнаруживаться - особенно если он влажный или покрыт пылью;
• Используйте экранированный кабель длиной до 50 м - длинные линии без экрана вызывают помехи;
• При использовании в местах с сильной вибрацией закрепите датчик дополнительно хомутом или антивибрационной прокладкой;
• Не заменяйте этот датчик индуктивным - если вам нужен контроль неметаллических объектов, только емкостный вариант подойдёт.
