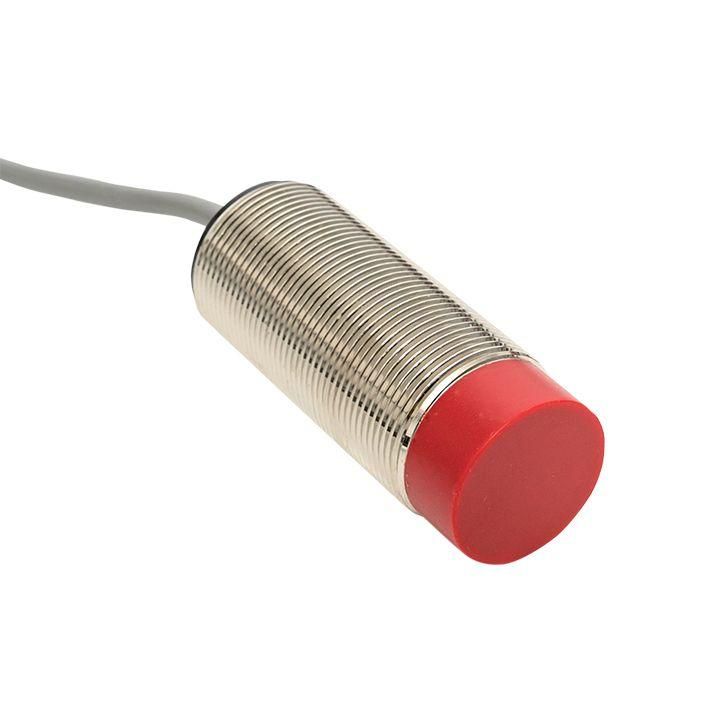

Бесконтактный емкостный датчик - PROXIS-1-30-15-P-NO-2 EKF

Датчик бесконтактный емкостный EKF PROXIS proxis-1-30-15-p-no-2 предназначен для бесконтактного определения наличия любых материалов — как металлических, так и неметаллических — на расстоянии до 15 мм. Подходит для автоматизации производственных процессов, где важна надёжная работа в условиях пыли, влаги и механических воздействий.

Назначение и область применения

Датчик бесконтактный емкостный EKF PROXIS proxis-1-30-15-p-no-2 используется для обнаружения объектов без физического контакта. Он реагирует на металл, пластик, дерево, жидкости, порошки и другие диэлектрики. Применяется в системах контроля уровня сыпучих материалов, позиционирования деталей на конвейерах, учёта упаковок, контроля заполнения ёмкостей и других задачах, где требуется надёжное срабатывание на неметаллические поверхности.

Технические характеристики

• Рабочее расстояние: 15 мм — максимальное расстояние, на котором датчик уверенно срабатывает;
• Выходной сигнал: PNP — транзисторный выход с высоким уровнем при активации (обычно используется с PLC и контроллерами);
• Напряжение питания: 24 В постоянного тока (DC) — совместим с промышленными сетями;
• Диаметр корпуса: 30 мм — стандартный размер для установки в типовые монтажные отверстия;
• Габаритные размеры: 74×30×30 мм — компактная форма для ограниченного пространства;
• Корпус: металлический, гладкий цилиндр — обеспечивает прочность и легко моется;
• Тип резьбы: метрическая — позволяет закручивать датчик в стандартные резьбовые отверстия M30;
• Индикация состояния: есть светодиод — показывает работу датчика в режиме реального времени;
• Тип изделия: датчик емкостный — отличается от индуктивных моделей способностью работать с неметаллическими материалами.

Совместимость и монтаж

Датчик бесконтактный емкостный EKF PROXIS proxis-1-30-15-p-no-2 имеет метрическую резьбу М30, что позволяет устанавливать его в стандартные монтажные гнёзда. Для подключения используйте провода: коричневый — питание (+24 В), синий — GND, чёрный — выход PNP. Убедитесь, что нагрузка соответствует допустимому току выхода (обычно до 200 мА). Кабель выводится из задней части корпуса — не требует дополнительных соединителей. Гладкая поверхность корпуса снижает риск застревания материала при работе в грязных средах.

Безопасность и стандарты

Производитель указывает соответствие требованиям безопасности для промышленного оборудования. Хотя конкретные стандарты (например, EN 60947-5-2) в данных не указаны, датчик прошёл базовую проверку на устойчивость к электромагнитным помехам и перегрузкам, характерную для серий PROXIS. Работает в температурном диапазоне, типичном для заводских условий — рекомендуется проверить документацию производителя для точных значений.

Преимущества

• Обнаруживает как металлы, так и неметаллы — шире возможности, чем у индуктивных датчиков;
• Металлический корпус повышает механическую прочность и теплоотвод;
• Светодиодная индикация упрощает диагностику и настройку без тестового оборудования;
• Стандартный диаметр 30 мм и резьба М30 обеспечивают заменяемость с аналогами других брендов;
• Устойчив к пыли и влаге благодаря герметичному исполнению — работает в сложных условиях производства.

Ограничения применения

• Не подходит для работы с очень маленькими объектами — минимальный размер зависит от плотности материала и расстояния;
• Чувствителен к изменению диэлектрической проницаемости окружающей среды — например, повышенная влажность воздуха может немного снизить рабочее расстояние;
• Не рекомендован для установки рядом с мощными источниками ЭМИ — возможны ложные срабатывания;
• Не предназначен для погружения в жидкости — хотя корпус герметичен, он не имеет защиты IP68 или выше;
• При использовании с длинными кабелями (>10 м) возможны потери сигнала — применяйте экранированные провода.

Примеры использования

• Контроль уровня песка или гранул в бункере на пищевом производстве;
• Подсчёт пластиковых бутылок на конвейере упаковочной линии;
• Фиксация положения детали из композита перед сваркой;
• Обнаружение заполнения контейнеров с жидкостью в химической промышленности;
• Контроль наличия картонной коробки перед печатью этикетки.

Практические советы

• Перед установкой проверьте посадочное отверстие — диаметр резьбы М30 требует точно такого же отверстия в стенке машины или рамы;
• При монтаже соблюдайте расстояние минимум 15 мм до объекта — меньше не гарантирует срабатывание;
• Если датчик часто срабатывает ложно — проверьте наличие металлических элементов поблизости, которые могут влиять на электростатическое поле;
• Для длительной работы в условиях вибраций используйте контргайку при затяжке;
• При замене старого датчика — сравните тип выхода: этот модель PNP, а не NPN — неверное подключение выведет его из строя.
