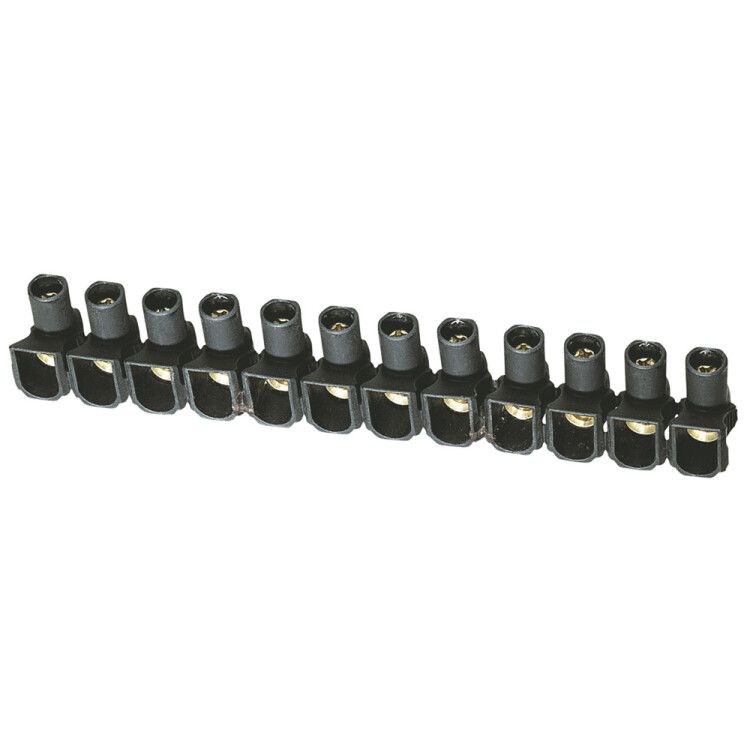

Блок клеммный 12х2.5мм² Hypo | 034264 Legrand

Блок клеммный Legrand 034264 предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением до 2,5 мм2. Этот клеммный блок используется в распределительных щитах, автоматических системах управления и других профессиональных электромонтажных решениях.

Назначение и область применения

Блок клеммный Legrand 034264 применяется там, где требуется компактное и долговечное соединение нескольких проводов. Подходит для монтажа в силовых цепях, освещении, управлении оборудованием, а также в системах автоматизации. Назначен исключительно для профессионального использования - не рекомендуется для бытовых ремонтных работ без опыта.

Технические характеристики

• Количество контактов: 12
• Поперечное сечение провода: 2,5 мм2 (для медных жил)
• Номинальный ток: 25 А
• Номинальное напряжение: 450 В
• Тип соединения: винтовое - обеспечивает прочную фиксацию провода
• Ширина одной ячейки: 4 мм - позволяет плотно укладывать несколько блоков рядом
• Материал корпуса: термопласт - устойчив к перегреву и механическим нагрузкам
• Цвет: чёрный - снижает бликование, удобен для визуального контроля
• Позиция подключения: сбоку - упрощает маршрутизацию проводов
• Количество зажимов на полюс: один - каждый контакт работает автономно
• Устойчивость к УФ-излучению: есть - можно использовать вне помещений при защите от прямого воздействия
• Гарантия: 24 месяца

Совместимость и монтаж

Блок клеммный Legrand 034264 монтируется непосредственно на DIN-рейку без дополнительных креплений. Для установки достаточно защёлкнуть его в рейку - никаких инструментов не требуется. Каждый зажим рассчитан на один провод сечением до 2,5 мм2. Не допускается использование проводов большего сечения - это повредит механизм зажима. Соединение выполняется обычной отверткой - затяжка должна быть достаточной, чтобы провод не выскакивал, но без излишнего усилия, чтобы не повредить внутреннюю часть зажима.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 450 В. Материал корпуса имеет класс воспламеняемости, обеспечивающий самозатухание при перегрузках. Применение в условиях повышенной влажности и температурных колебаний возможно благодаря термостабильному пластиковому корпусу. Сертифицирован для использования в промышленных и коммерческих объектах.

Преимущества

• Высокая плотность контактов - 12 точек в минимальном пространстве
• Удобная боковая подводка проводов - экономит место внутри шкафа
• Устойчивость к УФ-излучению - сохраняет целостность даже при частичном открытом расположении
• Надёжное винтовое соединение - минимизирует риск ослабления контакта со временем
• Чёрный цвет корпуса - маскирует следы окисления и пыли

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможен эффект “ползучести” металла
• Запрещено применять с проводами сечением более 2,5 мм2 - риск перегрева и деформации зажима
• Не следует использовать в средах с постоянным погружением в воду - хотя IP-класс не указан, герметичность не гарантируется
• Не рекомендуется для высокочастотных сигналов - предназначен только для переменного тока 50/60 Гц

Примеры использования

• Подключение групп освещения в распределительном щите офисного здания
• Объединение выходов датчиков на конвейере в промышленной автоматике
• Разветвление питания для нескольких насосов в системе водоснабжения
• Соединение проводов между модулями PLC в панелях управления

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинная зачистка может вызвать замыкание между соседними контактами
• Проверьте, что все провода полностью вставлены - слабо закреплённый провод может нагреваться и вызвать отказ
• При использовании нескольких блоков Legrand 034264 друг за другом соблюдайте шаг 4 мм - так они точно совпадут с DIN-рейкой
• Для обслуживания отключите питание - даже при отключенном устройстве в щите может остаться потенциал
• Этот блок клеммный Legrand 034264 лучше всего сочетается с другими изделиями серии Proxima - для единых решений в проектировании
