Клеммник KE10.1 (AL 10-35/Cu 1.5-25) для сетей уличного освещения - 88974 КВТ

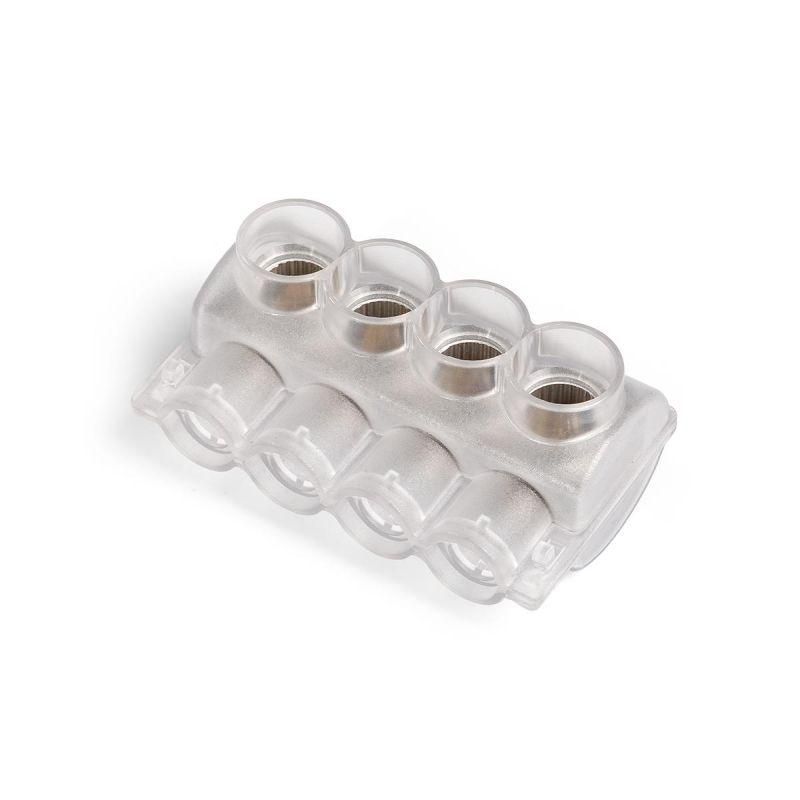

Клеммник 4-х контактный KE10.1 (AL 10-35/Cu 1.5-25) от бренда КВТ предназначен для надёжного соединения и разветвления алюминиевых и медных проводов в распределительных щитах и наружных опорах освещения. Его прозрачный корпус и высокая степень защиты делают этот клеммник удобным для монтажа и диагностики.

Назначение и область применения

Клеммник 4-х контактный KE10.1 (AL 10-35/Cu 1.5-25) используется для создания электрических соединений между проводами в условиях повышенной влажности, перепадов температур и воздействия внешней среды. Подходит для установки в силовые щиты, столбы уличного освещения, на опорах ЛЭП и при монтаже самонесущих изолированных проводов (СИП). Четыре контакта позволяют выполнять ответвления без дополнительных переходников.

Технические характеристики

• Тип: зажим ЗВИ (зажим с винтовым приводом)
• Сечение провода: алюминий 10–35 мм², медь 1.5–25 мм²
• Номинальный ток: 25 А
• Номинальное напряжение: до 1000 В
• Количество зажимов: 4 на одном полюсе
• Ширина ячейки: 30 мм — совместим с DIN-рейкой стандарта EN 60715
• Материал контактов: алюминиевый сплав с антикоррозийной пастой
• Материал прижимных болтов: анодированная сталь
• Материал корпуса: поликарбонат (PC), прозрачный, неразборный
• Позиция подключения: сбоку
• Рабочая температура: от –60 °C до +55 °C
• Момент затяжки: 10 Н·м
• Стандарт: соответствует ГОСТ 30011.7.1 (IEC 60947-7-1)

Совместимость и монтаж

Клеммник 4-х контактный KE10.1 (AL 10-35/Cu 1.5-25) крепится на DIN-рейку шириной 35 мм. Для монтажа требуется имбусовый ключ 5 мм — он входит в комплект инструментов типичного электромонтажника. Провода вводятся сбоку, фиксируются винтами с внутренним шестигранником. Не требует предварительной зачистки жил — антикоррозийная паста внутри контакта защищает соединение от окисления. Установка возможна как в закрытых щитах, так и на открытых опорах.

Безопасность и стандарты

Клеммник 4-х контактный KE10.1 (AL 10-35/Cu 1.5-25) сертифицирован по ГОСТ 30011.7.1, который соответствует международному IEC 60947-7-1. Прозрачный поликарбонатовый корпус обеспечивает электроизоляцию и механическую прочность даже при экстремальных температурах. Неразборная конструкция исключает случайный доступ к токоведущим частям во время работы. Соединение рассчитано на работу в сетях до 1000 В переменного тока.

Преимущества

• Поддерживает одновременную работу с алюминием и медью — не нужен переходной зажим
• Антикоррозийная паста снижает риск нагрева и потери контакта на протяжении всего срока службы
• Прозрачный корпус позволяет контролировать состояние соединения без вскрытия
• Устойчив к низким температурам — работает в суровом климате
• Фиксация винтом с внутренним шестигранником исключает проскальзывание инструмента
• Однополюсная конструкция упрощает сборку многофазных цепей

Ограничения применения

Не предназначена для постоянного погружения в воду — хотя материал IP67 не указан, герметичность достигается за счёт неразборного корпуса, а не уплотнителей. Не рекомендуется использовать вне щита или опоры без дополнительной защиты от механических повреждений. Не подходит для многожильных гибких проводов сечением менее 1.5 мм² — они могут выйти из-под прижима при вибрации. Максимальное сечение алюминия — 35 мм²; превышение вызывает перегрев и деформацию контакта.

Примеры использования

• Разветвление питания на несколько светильников от одного СИП-провода на уличной опоре
• Объединение трёх медных жил 2.5 мм² с одной алюминиевой 25 мм² в распределительном щите
• Подключение датчиков освещённости и автоматики к основному кабелю в щите управления
• Соединение фазных проводов в распределительной коробке на холодном объекте (например, в сельской местности зимой)

Практические советы

• Перед монтажом проверьте сечение провода — не допускайте вставки жил меньше 1.5 мм² или больше 35 мм²
• Затягивайте винты точно до 10 Н·м — недостаточный момент вызывает нагрев, избыточный — повреждает металл
• Используйте только имбусовый ключ 5 мм — другие инструменты могут сломать головку винта
• При работе с алюминием не зачищайте жилы слишком сильно — паста уже содержит противокоррозийную защиту
• При групповой установке нескольких клеммников оставляйте минимум 10 мм свободного места между ними для теплоотвода
• Проверяйте визуально через прозрачный корпус наличие окисления или перемещения провода — особенно после первых нагрузок
