Блок контактный дополнительный MC1D 1НО+1НЗ фронт. монтаж. SE MADN11 APC

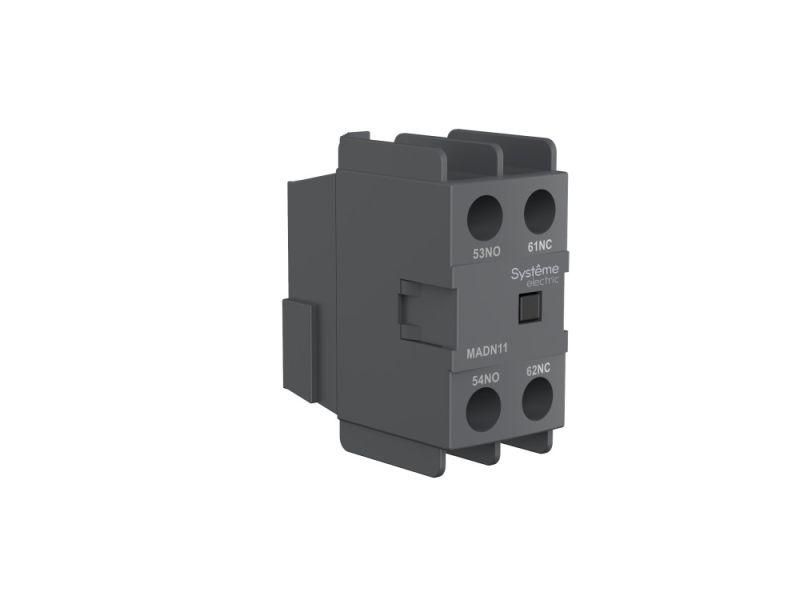

Блок контактный дополнительный MC1D 1 нормально-открытый + 1 нормально-замкнутый фронтальный монтаж от Systeme Electric - компактное решение для расширения функционала контакторов серии SystemePact. Артикул madn11 позволяет легко добавить два вспомогательных контакта в цепи управления и сигнализации без замены основного устройства.

Назначение и область применения

Блок контактный дополнительный MC1D предназначен для установки на контакторы серии SystemePact, чтобы увеличить количество доступных вспомогательных контактов. Он используется там, где требуется передача сигналов состояния - например, для индикации включён/выключен, контроля работы оборудования или формирования логических цепей в системах автоматизации. Подходит для применений в пультах управления, станках, конвейерах, системах освещения и других объектах с частым переключением нагрузок.

Технические характеристики

• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Номинальный рабочий ток: 8 А - допустимая нагрузка для коммутации слаботочных цепей управления
• Способ монтажа: фронтальная установка - монтируется прямо на лицевую сторону контактора
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости пайки
• Исполнение: частично интегрируемый - механически связан с основным контактором, но выступает за его корпус

Совместимость и монтаж

Блок контактный дополнительный MC1D совместим исключительно с контакторами системы SystemePact MCP. Устанавливается путём плотного защёлкивания на специальные направляющие на передней панели контактора. После фиксации провода подсоединяются через винтовые клеммы сверху или сбоку - в зависимости от модели базового аппарата. Для правильной сборки убедитесь, что штыревой интерфейс блока точно совпадает с гнездом на контакторе. Монтаж выполняется при отключённом питании.

Преимущества

• Увеличивает число управляемых цепей без замены дорогостоящего контактора
• Механическая связь с основным устройством гарантирует точную синхронизацию переключений
• Винтовые зажимы обеспечивают долговечное соединение даже при вибрациях
• Фронтальный монтаж позволяет обслуживать блок без демонтажа всей аппаратуры

Ограничения применения

• Не для коммутации силовых цепей выше 8 А - использовать только в целях управления и сигнализации
• Работает только с контактными модулями серии SystemePact MCP - несовместим с другими сериями или брендами
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки внутри щита или закрытого корпуса
• Не рассчитан на частые ручные операции - предназначен для автоматического срабатывания вместе с контактором

Примеры использования

• Подключение индикаторной лампы “работает” к нормальному открытому контакту
• Передача сигнала “остановлен” от нормального замкнутого контакта в PLC
• Логическая блокировка запуска второго двигателя до завершения первого - через последовательное включение двух блоков
• Автоматическое отключение света после остановки станка

Практические советы

• Выбирая блок, проверьте тип контактора - он должен быть из серии SystemePact MCP, иначе монтаж невозможен
• При подключении проводов затягивайте винты равномерно, не переусиливая - можно повредить пластиковую клемму
• Для многожильных проводов используйте наконечники - так снижаются риски окисления и плохого контакта
• Если нужен более высокий класс защиты, выбирайте контакторы с IP44+ и помещайте весь блок внутрь герметичного шкафа
• Артикул madn11 всегда указывается в документации - сохраните его для заказа запасных элементов
