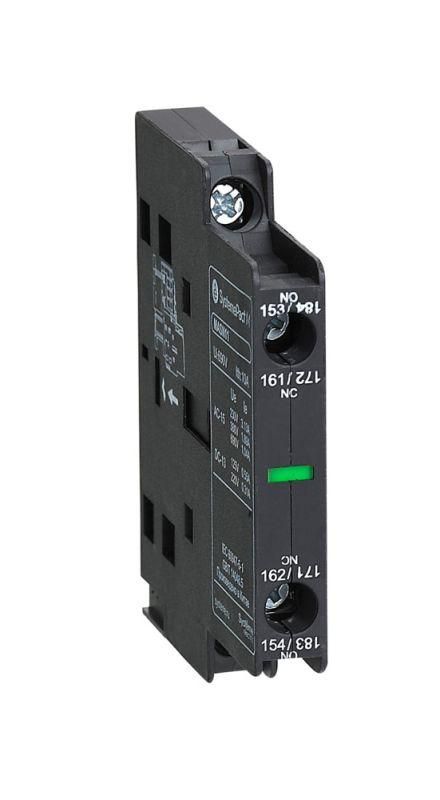

Блок контактный дополнительный MC1G/E 1НО+1НЗ бок. монтаж. SE MASN11 APC

Блок контактный дополнительный MC1G/E 1 нормально открытый + 1 нормально закрытый боковой монтаж от Systeme Electric - компактное решение для расширения функционала контакторов серии SystemePact MC1G/E. Устройство обеспечивает надёжную коммутацию сигналов управления и сигнализации через два вспомогательных контакта, установленных на стороне корпуса контактора.

Назначение и область применения

Блок контактный дополнительный MC1G/E предназначен для установки на контакторы системы SystemePact MC1G/E, чтобы увеличить количество доступных вспомогательных контактов. Он используется в цепях управления, автоматизации и сигнализации - например, для передачи состояния включён/выключен в PLC, индикационные лампы, реле контроля или систему безопасности. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип изделия: блок дополнительных контактов
• Конфигурация контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Способ монтажа: боковой, фиксация на контакторе
• Тип подключения: винтовые зажимы
• Номинальный рабочий ток (AC-15): 10 А
• Исполнение: монтаж осуществляется сверху на корпус контактора

Совместимость и монтаж

Блок контактный дополнительный MC1G/E совместим исключительно с контакторами серии SystemePact MC1G/E. Для установки необходимо вывести шток механизма контактора в положение, соответствующее месту крепления блока. После этого блок плотно защёлкивается на боковой поверхности контактора и фиксируется винтовыми зажимами. Подключение проводов выполняется к клеммам с открытыми торцами - затяжка винтов рекомендуется моментом до 0,4–0,5 Нм. Не допускается использование с другими сериями контакторов даже при внешней схожести.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для вспомогательных устройств. Контакты рассчитаны на работу в сетях переменного тока до 10 А при классе нагрузки AC-15 - то есть для управляемых цепей с катушечными нагрузками (реле, соленоиды, маломощные двигатели). Электрическая изоляция выполнена в соответствии с нормами защиты IP20 - не предназначено для работы во влажной среде или с открытыми частями.

Преимущества

• Физически уменьшает необходимость в дополнительных реле - экономит место в щите
• Гарантированная механическая синхронизация с основным контактором - состояние контактов всегда точно соответствует состоянию силового устройства
• Винтовой тип подключения позволяет использовать жилы сечением до 2,5 мм2 - удобен для многожильных и одножильных проводов
• Не требует питания - полностью пассивное устройство, работающее за счёт механической связи

Ограничения применения

• Не для коммутации силовых цепей - максимальный ток 10 А ограничен только для вспомогательных цепей
• Работает только с конкретной серией SystemePact MC1G/E - несовместим с MC1F, MC2, другими моделями
• Не имеет защиты от пыли и воды - запрещено применение вне электрошкафа или в условиях повышенной влажности
• Не поддерживает быстроразъёмные соединения - замена или обслуживание требуют отсоединения проводов

Примеры использования

• Подключение индикатора “работает” к кнопочному посту через вспомогательный контакт НО
• Передача сигнала “остановлен” в контроллер через НЗ-контакт для аварийной блокировки
• Логическая связь между двумя контакторами: один включает второй, а его НЗ-контакт предотвращает одновременный запуск
• Обеспечение самоблокировки цепи пускателя после старта

Практические советы

• Проверьте наличие свободного места на боковой стенке контактора - некоторые модели имеют уже занятую зону монтажа
• При использовании нескольких блоков - соблюдайте порядок расположения, чтобы не перепутать контакты НО и НЗ
• После монтажа проверьте механическую реакцию: при включении контактора контакты должны срабатывать чётко, без задержек
• Для долговечности не нагружайте контакты током выше 8 А - снижение нагрузки продлевает срок службы
• Артикул masn11 - единственный номер для заказа именно этой конфигурации. Не путайте с аналогами других производителей
