Блок контактный фронтального монтажа с клеммами (2НО+2НЗ) для контакторов F-09..(A)F-150.. и FR OptiStart K-FX-1022 | 335324 КЭАЗ

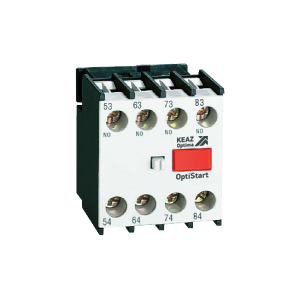

Блок контактный фронтального монтажа с клеммами (2НО+2НЗ) для контакторов F-09..(A)F-150 и FR - устройство для расширения функционала контакторов серии OptiStart K от КЭАЗ. Он обеспечивает передачу сигналов управления и обратной связи в цепях контроля, используясь в системах автоматизации, где требуется надёжное коммутирование слаботочных цепей.

Назначение и область применения

Блок контактный фронтального монтажа с клеммами (2НО+2НЗ) для контакторов F-09..(A)F-150 и FR предназначен для подключения вспомогательных цепей управления. Его используют для передачи сигнала о состоянии основного контактора - например, чтобы показать, что он замкнут или разомкнут, в панели управления, на индикаторы, в PLC или в системы АВР.

Подходит для применений: управление насосами, вентиляторами, конвейерами, лифтами, тепловыми завесами, станками, системами аварийного питания. Устанавливается исключительно на контакторы серии OptiStart K F-09 до F-150 и модели FR.

Технические характеристики

• Тип изделия: блок контактов с фронтальной установкой
• Количество контактов: 4 (2 нормально открытых + 2 нормально закрытых)
• Номинальный ток: 3 А - допустимый ток через каждый контакт в цепях управления
• Номинальное напряжение: 690 В - максимальное рабочее напряжение в цепях управления
• Способ монтажа: фронтальный - устанавливается прямо на переднюю панель контактора
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не от пыли и воды
• Исполнение: открытое - корпус не герметичен, требует установки внутри щита
• Переключатели неисправности: отсутствуют - не предоставляет информацию о выходе из строя

Совместимость и монтаж

Блок контактный фронтального монтажа с клеммами (2НО+2НЗ) для контакторов F-09..(A)F-150 и FR совместим только с контактными модулями серии OptiStart K от КЭАЗ. Монтируется путём плотного прищелкивания на специальные направляющие на передней панели контактора. После фиксации провода подключаются винтовыми клеммами - для этого достаточно отвернуть винты, вставить жилы и затянуть.

Не устанавливается на другие серии контакторов, даже если они имеют аналогичную форму. Для правильной работы необходимо соблюдать посадочные размеры и тип крепления, указанные производителем.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-5-1 для вспомогательных контактов. Степень защиты IP20 гарантирует безопасность при работе в закрытых электрощитах. Не предназначено для установки вне помещений или во взрывоопасных средах.

Преимущества

• Монтаж без инструментов - легко крепится и снимается при необходимости обслуживания
• Чёткая визуальная и механическая индикация положения контактов - видно, какой контакт активен
• Высокая долговечность - рассчитан на многократные операции в условиях постоянной нагрузки
• Гибкость конфигурации - можно комбинировать с другими аксессуарами OptiStart K для создания нужной схемы управления

Ограничения применения

• Не применяется в цепях силовой нагрузки - ток не выше 3 А, напряжение не выше 690 В
• Не подходит для внешних установок - IP20 не защищает от влаги и пыли
• Не работает с контактами других производителей - только с OptiStart K F-09…F-150 и FR
• Не содержит диагностики - не сигнализирует о поломке самого блока

Примеры использования

• В системе АВР: один НО-контакт подаёт сигнал “контактор включен” на пульт управления, второй НЗ - “контактор выключен” на индикатор
• На станке: блок передаёт состояние запуска двигателя в ПЛК, который контролирует последовательность операций
• В системе вентиляции: используется для включения светового индикатора, когда вентилятор запущен
• В лифте: НЗ-контакт подтверждает, что двери закрыты, прежде чем начнётся движение

Практические советы

• Выбирайте этот блок только тогда, когда вам нужны именно два НО и два НЗ контакта - другие варианты (например, 1НО+1НЗ) доступны в линейке OptiStart K
• При подключении проводов используйте жилы сечением до 2,5 мм2 - больше не поместятся в винтовые клеммы
• Проверьте, что контактор, на который вы устанавливаете блок, действительно относится к серии F-09…F-150 или FR - иначе он просто не защёлкнется
• Не забудьте отключить питание перед монтажом - хотя блок работает в слаботочных цепях, он связан с силовым оборудованием
• При сборке щита оставляйте свободное место вокруг блока - он не защищён от боковых воздействий и требует доступа для обслуживания
