Блок контактный фронтального монтажа с клеммами (4НЗ) для контакторов F-09..(A)F-150.. и FR OptiStart K-FX-1004 | 335319 КЭАЗ

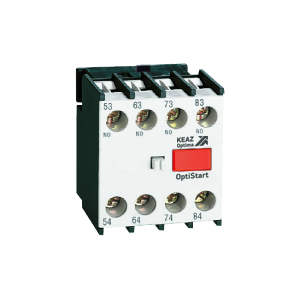

Блок контактный фронтального монтажа 4НЗ K-FX-1004 от КЭАЗ предназначен для расширения коммутирующих возможностей контакторов серии OptiStart K - F-09 до F-150 и FR. Устройство устанавливается на переднюю панель контактора и позволяет добавить четыре дополнительных нормально разомкнутых контакта для управления цепями сигнализации, блокировок или вспомогательных устройств.

Назначение и область применения

Блок контактный K-FX-1004 используется для модификации схем управления электродвигателями, когда штатных контактов контактора недостаточно. Он подключается к основному контактору и передаёт сигналы в цепи контроля, аварийной сигнализации, логических блокировок или вторичного управления. Применяется в системах автоматизации промышленного оборудования: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного и постоянного тока до этого значения;
• Номинальный рабочий ток Ie: 3 А - допустимый ток через каждый контакт при длительной нагрузке;
• Количество контактов: 4 нормально разомкнутых (4НЗ) - замыкаются при срабатывании контактора;
• Способ монтажа: фронтальный - устанавливается на лицевую сторону контактора без демонтажа;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и влаги;
• Исполнение: открытое - корпус не имеет внешней герметизации, требует установки в закрытом щите.

Совместимость и монтаж

Блок K-FX-1004 совместим исключительно с контакторами серии OptiStart K: модели F-09, F-12, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150, а также с реле FR этой же серии. Монтируется путём плотного защёлкивания на специальные направляющие на передней панели контактора. Подключение осуществляется после установки: провода вставляются в винтовые клеммы и затягиваются отверткой. Никаких инструментов для снятия корпуса контактора не требуется.

Безопасность и стандарты

Соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Произведён в соответствии с требованиями безопасности для промышленного электрооборудования. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Не требует изменения схемы подключения основного контактора - просто добавляет контакты;
• Монтаж без инструментов - достаточно защёлкнуть блок и подключить провода;
• Высокая механическая износостойкость - рассчитан на многократные операции в условиях частого включения;
• Совместим с электронными и классическими версиями OptiStart K - включая модели с управлением AC, DC и AC/DC.

Ограничения применения

• Не применяется вне контакторов OptiStart K - несовместим с другими сериями, даже от КЭАЗ;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать в открытых или сырых помещениях без бокса;
• Рабочий ток ограничен 3 А - не подходит для управления мощными нагрузками (например, светильниками >500 Вт);
• Не имеет контактов для сигнализации неисправности - не заменяет блоки с функцией диагностики.

Примеры использования

• Подключение индикации «работа» на пульте управления станка;
• Логическая блокировка другого устройства до момента включения двигателя;
• Передача сигнала в PLC для учёта времени работы мотора;
• Активация вентилятора охлаждения одновременно с пуском контактора.

Практические советы

• Проверьте тип контактора перед покупкой - K-FX-1004 подходит только к OptiStart K, а не к старым сериям F-09B или EKF;
• При подключении используйте жилы сечением 0,5–2,5 мм2; более толстые провода не войдут в клеммы;
• Не затягивайте винты слишком сильно - можно повредить пластиковую клеммную колодку;
• Если нужна защита от пыли и влаги - выбирайте контактор с IP65 и соответствующий блок с аналогичной степенью защиты;
• K-FX-1004 - это аксессуар, а не самостоятельное устройство; он работает только при включенном основном контакторе.
