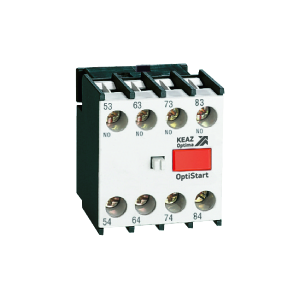

Блок контактный фронтального монтажа с клеммами (4НО) для контакторов F-09..(A)F-150.. и FR OptiStart K-FX-1040 | 335326 КЭАЗ

Блок контактный фронтального монтажа 4 нормально открытых (НО) для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1040 - это вспомогательный модуль для расширения функциональности контакторов серии OptiStart K. Он предназначен для передачи сигналов управления в цепи автоматизации, обеспечивая надёжную коммутацию слаботочных цепей при работе с двигателями, насосами, системами АВР и другим оборудованием.

Назначение и область применения

Блок контактный фронтального монтажа 4 нормально открытых (НО) для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1040 используется для передачи информации о состоянии основного контактора в управляющие цепи: сигнализация включения/выключения, блокировки, логические схемы, контроль работы оборудования. Подходит для применения в системах управления насосами, вентиляторами, лифтами, конвейерами, тепловыми завесами, станками и автоматическим вводом резерва (АВР).

Технические характеристики

• Номинальное напряжение: 690 В - допустимый уровень напряжения в цепях управления;
• Номинальный рабочий ток Ie: 3 А - максимальный постоянный ток, который могут выдерживать контакты без перегрева;
• Количество нормально открытых (НО) контактов: 4 - все контакты замыкаются при срабатывании контактора;
• Способ монтажа: фронтальный - устанавливается на переднюю панель контактора без демонтажа;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен;
• Исполнение: открытое - корпус без дополнительной оболочки, рассчитан на установку внутри щита;
• Не содержит переключающих контактов или сигналов неисправности - только базовые НО контакты.

Совместимость и монтаж

Блок контактный фронтального монтажа 4 нормально открытых (НО) для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1040 совместим исключительно с контакторами серии OptiStart K моделей F-09, F-12, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150 и FR. Устанавливается путём плотного защёлкивания на специальные направляющие на передней панели контактора. Для подключения используйте провода сечением до 2,5 мм2. Отсоединить блок можно простым нажатием на фиксатор - без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на устройства управления электродвигателями. Степень защиты IP20 гарантирует безопасную работу внутри электрических шкафов, но не предназначено для установки вне помещений или во влажных средах. Максимальный ток 3 А обеспечивает безопасную работу в цепях управления, однако не рекомендуется использовать для коммутации силовых нагрузок выше указанного значения.

Преимущества

• Удобство монтажа - установка без инструментов и без отключения питания контактора;
• Чёткая совместимость - гарантированное соответствие всем моделям контакторов OptiStart K;
• Надёжность контактов - медные контакты с серебряным покрытием обеспечивают долгий срок службы даже при частых срабатываниях;
• Минимальная высота - не увеличивает габариты сборки шкафа;
• Ясная маркировка - каждый контакт помечен для быстрой идентификации при подключении.

Ограничения применения

• Не применяется для коммутации силовых цепей - ток 3 А недостаточен для управления двигателем напрямую;
• Не подходит для внешних условий - степень защиты IP20 не защищает от влаги, пыли и механических воздействий;
• Не работает с другими сериями контакторов - несовместим с продукцией других производителей или старыми моделями КЭАЗ;
• Не содержит контактов для сигнализации отказа - нельзя использовать для диагностики неисправностей контактора.

Примеры использования

• Подключение индикатора состояния включения двигателя через кнопочный пост;
• Логическая связь двух контакторов для предотвращения одновременного включения (блокировка);
• Передача сигнала “двигатель запущен” в PLC или панель управления;
• Автоматический ввод резерва (АВР): использование одного из контактов для определения, что основной источник отключен.

Практические советы

• Перед установкой проверьте модель контактора - блок K-FX-1040 не подойдёт к F-09B или другим несовместимым версиям;
• Затягивайте винтовые зажимы усилием рук - переусиливать нельзя, чтобы не повредить пластиковую часть;
• Используйте цветную маркировку проводов: один цвет для каждого контакта - так проще найти ошибку при диагностике;
• Если нужна сигнализация отключения - выбирайте другой блок с нормально закрытым (НЗ) контактом;
• Для длительной эксплуатации в условиях частых включений - контролируйте температуру внутри шкафа, не допускайте перегрева выше +40 C.
