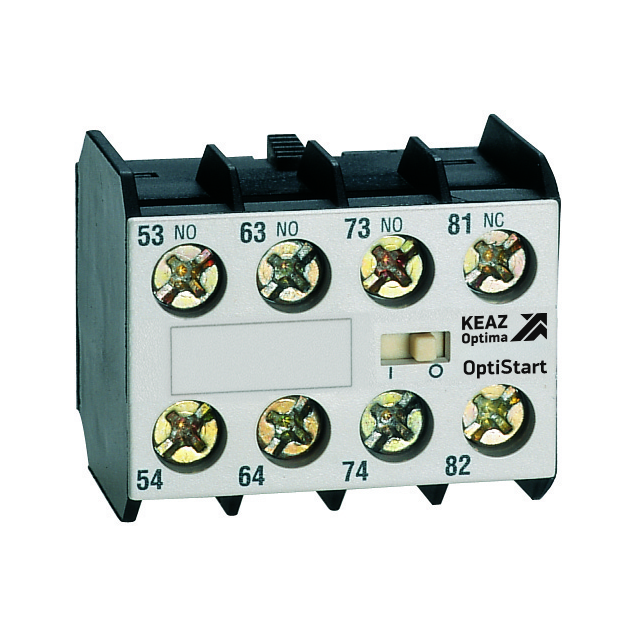

Блок контактный для мини-контакторов М фронтального монтажа с винтовыми клеммами (4НО) OptiStart K-MX-1040 | 335857 КЭАЗ

Блок контактный фронтальный 4 нормально открытых (НО) для мини-контакторов M, серия K-MX-1040 - это дополнительный модуль от КЭАЗ, предназначенный для расширения коммутирующих возможностей мини-контакторов OptiStart K. Артикул 335857 позволяет легко нарастить число вспомогательных контактов без замены основного устройства.

Назначение и область применения

Блок контактный фронтальный 4 нормально открытых (НО) для мини-контакторов M, серия K-MX-1040 используется для передачи сигналов управления, контроля состояния или блокировки в цепях автоматизации. Подходит для установки на мини-контакторы OptiStart K, когда требуется больше вспомогательных контактов, чем даёт сам контактор. Применяется в панелях управления станков, конвейеров, насосов, систем вентиляции и других объектах с частым включением-выключением нагрузки.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного или постоянного тока
• Номинальный рабочий ток Ie: 3 А - допустимый ток через каждый контакт при длительной работе
• Количество нормально открытых (НО) контактов: 4 - все контакты размыкаются в исходном состоянии, замыкаются при срабатывании контактора
• Способ монтажа: фронтальная установка - крепится прямо на лицевую сторону мини-контактора, не требует демонтажа
• Тип подключения: винтовое - зажим проводов осуществляется с помощью винтов, надёжно удерживает жилы сечением до 2,5 мм2
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Исполнение: открытое - корпус без дополнительной оболочки, предназначен для установки внутри щита

Совместимость и монтаж

Блок контактный фронтальный 4 нормально открытых (НО) для мини-контакторов M, серия K-MX-1040 совместим только с мини-контакторами OptiStart K серии M. Устанавливается путём плотного защёлкивания на фронтальной поверхности контактора - совпадают по форме и расположению крепёжных выступов. Монтировать можно только при отключенном питании. После установки проверьте надёжность затяжки винтов подключения - слабый контакт вызывает нагрев и отказ.

Безопасность и стандарты

Изделие соответствует международным стандартам на вспомогательные контакты для контакторов. Степень защиты IP20 обеспечивает безопасную работу в закрытых распределительных шкафах. Не применяйте в условиях повышенной влажности, запылённости или на открытом воздухе - отсутствие герметичности делает его непригодным для таких сред.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора - экономит место и время
• Монтаж без инструментов - просто защёлкивается на контактор
• Подтверждённая совместимость с новыми моделями OptiStart K - гарантия долговечности и надёжности работы
• Винтовые зажимы обеспечивают прочное соединение даже при вибрациях

Ограничения применения

• Не подходит для установки вне электрощита - IP20 не защищает от пыли и влаги
• Работает только с мини-контакторами OptiStart K серии M; несовместим с другими сериями и брендами
• Максимальный ток 3 А - нельзя использовать для коммутации силовых цепей выше этого значения
• Не имеет сигнализационных контактов - не сообщает о неисправностях или износе

Примеры использования

• Запуск двигателя с блокировкой по перегрузке - один контакт используется для включения, три - для сигнализации состояния
• Автоматизация конвейера: один контакт управляет стартером, остальные передают сигналы в PLC
• Система аварийной остановки: четыре контакта используются для параллельного отключения нескольких потребителей

Практические советы

• Перед установкой убедитесь, что на контакторе есть свободное фронтальное пространство - блок не устанавливается рядом с другими модулями
• Используйте провода сечением 0,5–2,5 мм2 - более толстые жилы не войдут в зажим
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление снижает надёжность
• Не используйте этот блок вместо главных контактов - он рассчитан только на вспомогательные цепи управления
• Артикул 335857 - единственный номер для заказа этого модуля; другие аналоги не подходят по геометрии
