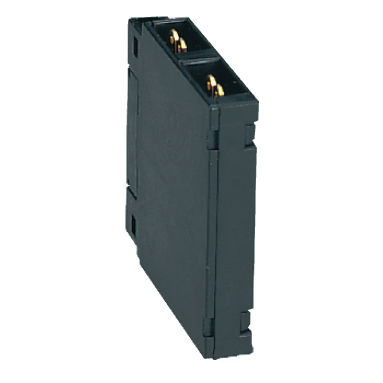

Блок контактный фронтального монтажа с боковым креплением клеммами фастон (0НО+2НЗ) для контакторов F-09..(A)F-150 и FR OptiStart K-FX-48102 | 33529 КЭАЗ 335295

Блок контактный фронтального монтажа с боковым креплением КЭАЗ K-FX-48102 предназначен для расширения коммутирующих возможностей контакторов серии OptiStart K - F-09 до F-150. Он позволяет добавить дополнительные контакты в цепи управления или сигнализации без замены основного устройства.

Назначение и область применения

Блок контактный КЭАЗ K-FX-48102 устанавливается на переднюю панель контакторов OptiStart K для увеличения числа вспомогательных контактов. Подходит для задач, где требуется сигнал состояния контактора - например, управление индикацией, блокировки, логических цепей или вторичных устройств. Применяется в автоматизированных системах управления двигателями, конвейерах, насосных станциях и других объектах с частым включением-выключением нагрузки.

Технические характеристики

• Тип контактов: 2 нормально разомкнутых (2НЗ) или 1 нормально открытый + 2 нормально замкнутых (0НО+2НЗ)
• Номинальное напряжение: 690 В переменного тока
• Номинальный рабочий ток (AC-15): 3 А - подходит для цепей управления, не для силовой нагрузки
• Монтаж: фронтальный с боковым креплением - совмещённая система для надёжной фиксации на корпусе контактора
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги
• Подключение: винтовые зажимы - требует отвертки для подключения проводов
• Исполнение: открытое - не имеет внешней крышки, монтируется внутри щита

Совместимость и монтаж

Блок контактный КЭАЗ K-FX-48102 совместим исключительно с контакторами серии OptiStart K моделей F-09, F-12, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150. Установка происходит путём плотного защёлкивания на переднюю часть контактора - специальные направляющие обеспечивают точную посадку. Боковое крепление предотвращает сдвиг при вибрации. После установки подключаются провода к винтовым клеммам - максимальное сечение жилы 1,5 мм2. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 для вспомогательных контактов. Сертифицировано для работы в промышленных условиях. Не предназначено для взрывоопасных сред. IP20 не обеспечивает защиту от воды - запрещена установка вне закрытых шкафов.

Преимущества

• Не требует замены основного контактора - экономит время и стоимость ремонта
• Гарантированная механическая синхронизация с главными контактами контактора - сигнал всегда точно соответствует состоянию устройства
• Работает с любым типом катушки управления - AC, DC или AC/DC
• Легко демонтируется - можно заменить или переустановить без инструментов

Ограничения применения

• Не используется для коммутации силовых цепей - ток 3 А недостаточен для двигателей или нагревателей
• Не подходит для наружной установки из-за низкой степени защиты IP20
• Не совместим с другими сериями контакторов - даже аналогичными от других производителей
• Не содержит контактов аварийной сигнализации - для диагностики отказов нужны другие аксессуары

Примеры использования

• Подключение индикатора “Работает” на пульте управления через один из НЗ контактов
• Блокировка другого контактора при включении основного - использование пары НЗ и НО
• Передача сигнала “Контактор отключён” в PLC для логического контроля
• Автоматическое отключение вентиляции после остановки насоса

Практические советы

• Проверьте модель контактора перед заказом - K-FX-48102 работает только с OptiStart K, а не с более старыми сериями
• При подключении используйте провода сечением не более 1,5 мм2 - большие жилы не войдут в клеммы
• Не затягивайте винты слишком сильно - есть риск повредить пластиковую колодку
• Если нужен контакт для аварийной сигнализации - выбирайте другой аксессуар, например, с контактами неисправности
• При сборке щита учтите габариты блока - он выступает вперёд на 15–20 мм, что может мешать установке рядом компонентов
