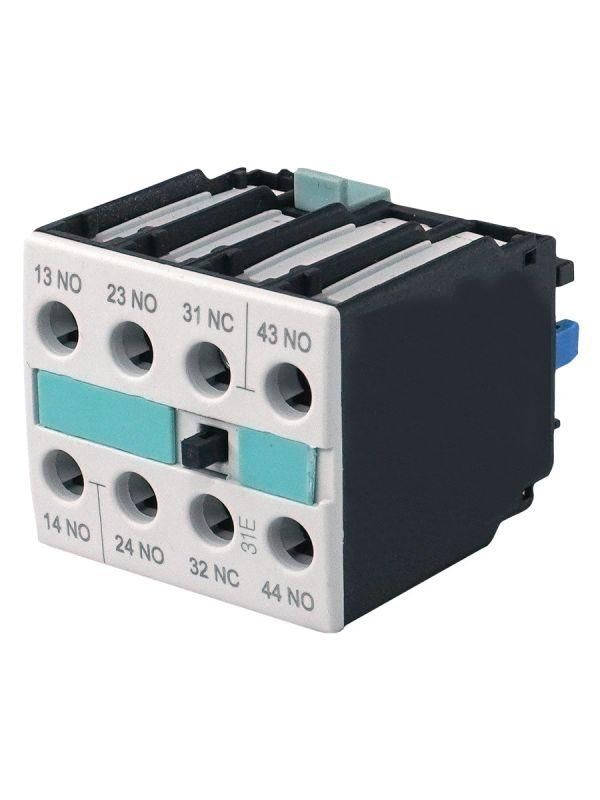

Электротехник 3RH1921-1FA22 2НО+2НЗ для контакторов типоразмеров S0…S12 фронтальный винтовые клеммы IP20 блок-контакт (ЭТ) | ET014825

Блок-контакт Электротехник ET014825 - это компактное устройство для расширения функционала контакторов типоразмеров S0–S12. Он обеспечивает передачу сигналов управления через два нормально открытых и два нормально закрытых контакта, что позволяет реализовать сложную логику автоматизации без изменения основной цепи питания.

Назначение и область применения

Блок-контакт Электротехник ET014825 предназначен для установки на фронтальной поверхности контакторов серий S0, S1, S2, ..., S12. Его используют для передачи управляющих сигналов в цепи контроля, сигнализации, блокировок и автоматических систем. Подходит для оборудования, где требуется надёжная коммутация слабых токов: станки, насосы, конвейеры, системы вентиляции и другие устройства с контактными элементами управления.

Технические характеристики

• Число полюсов: 4 (2 нормально открытых + 2 нормально закрытых)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип клемм: фронтальные, винтовые - удобны для подключения проводов без демонтажа контактора
• Совместимость: исключительно с контакторами типоразмеров S0–S12
• Монтаж: механическая фиксация на лицевой панели контактора, без дополнительного крепления

Совместимость и монтаж

Блок-контакт Электротехник ET014825 совместим только с контактными аппаратами типа S0–S12. Установка происходит путём защёлкивания на специальные направляющие на передней стенке контактора. Клеммы расположены спереди - это позволяет подключать провода без отвинчивания корпуса или снятия аппарата с DIN-рейки. Для правильного подключения проверьте соответствие номеров контактов на блоке и на схеме контактора. Не используйте с другими типоразмерами - попытки адаптации могут повредить механизм.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для работы во влажных средах, на улице или в помещениях с высокой запылённостью. Применение вне указанных условий снижает срок службы и создаёт риск поражения током.

Преимущества

• Не требует внешнего питания - работает за счёт механической связи с контактором
• Фронтальная установка клемм ускоряет обслуживание и диагностику
• Интегрированная конструкция минимизирует количество соединений и точки отказа
• Поддерживает одновременную работу двух типов контактов - открываемых и замыкаемых - для гибкой логики управления

Ограничения применения

• Не применяется с контактными аппаратами других серий (например, LC1D, A9, etc.)
• Запрещена эксплуатация при температуре ниже –25C и выше +60C - возможна потеря герметичности и деформация пластиков
• Не рассчитан на нагрузки более 5 А постоянного или переменного тока - перегрузка вызывает сваривание контактов
• IP20 не допускает воздействия брызг, пара, пыли или жидкостей - использовать только в сухих внутренних помещениях

Примеры использования

• На станке: один НО-контакт управляет световой индикацией «работа», второй НЗ - сигнализацией «остановка»
• В системе вентиляции: НЗ-контакты используются для блокировки старта при открытых люках
• В конвейере: два НО-контакта передают сигналы в PLC о положении контактора - «включен/выключен»

Практические советы

• Перед установкой убедитесь, что контактор выключен и отключен от сети - даже малый ток может повредить чувствительные контакты блока
• Используйте провода сечением до 2,5 мм2 - большие жилы плохо зажимаются в винтовых клеммах
• Проверяйте плотность затяжки винтов: недостаточное усилие вызывает нагрев, избыточное - трещины в корпусе клеммы
• Рекомендуется маркировать все провода, подключённые к блок-контакту Электротехник ET014825 - это ускоряет поиск неисправностей
• При замене контактора всегда проверяйте, сохранится ли совместимость нового аппарата с этим же блоком - некоторые модели имеют изменённую форму фронта
