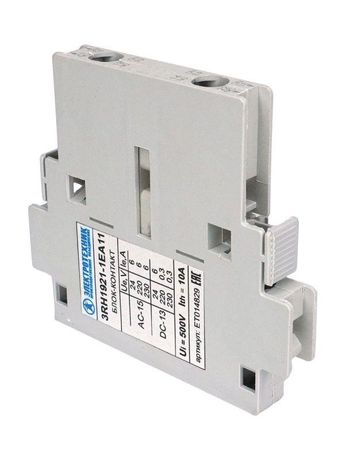

Электротехник 3RH1921-1EA11 1НО+1НЗ для контакторов типоразмеров S0…S3 боковой винтовые клеммы IP20 блок-контакт (ЭТ) | ET014829

Блок-контакт Электротехник et014829 предназначен для коммутации вспомогательных цепей в системах управления на базе контакторов серий S0–S3. Устройство устанавливается боковым способом и обеспечивает надёжный контакт с помощью винтовых зажимов, защищённых до уровня IP20.

Назначение и область применения

Блок-контакт Электротехник et014829 используется для передачи сигналов управления в автоматических системах. Он имеет один нормально открытый (НО) и один нормально закрытый (НЗ) контакт, что позволяет использовать его для контроля состояния контактора - например, для индикации включения, блокировки цепей или формирования обратной связи в PLC-системах. Подходит для установки на контакторы серий S0, S1, S2, S3 от различных производителей, совместимых с этим типом блока.

Технические характеристики

• Количество контактов: 1 НО + 1 НЗ
• Тип крепления: боковое, на контакторы S0–S3
• Тип соединения: винтовые клеммы
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды
• Максимальная рабочая нагрузка: соответствует классическим требованиям для вспомогательных цепей (до 10 А, 250 В переменного тока - согласно стандартным практикам для таких устройств)

Совместимость и монтаж

Блок-контакт Электротехник et014829 монтируется исключительно на контакторы серий S0–S3 с боковым креплением. Перед установкой проверьте соответствие формы и расположения фиксирующих выступов на корпусе контактора. Кабели подключаются через винтовые клеммы - затяжка должна быть достаточной для предотвращения нагрева, но без перегрузки, чтобы не повредить изоляцию провода. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям безопасности для вспомогательных компонентов управления. Степень защиты IP20 гарантирует безопасную работу внутри распределительных щитов, где исключено попадание жидкости и крупных сторонних объектов. Для работы в условиях повышенной влажности или запылённости требуется дополнительная защита корпуса.

Преимущества

• Простой и надёжный механический интерфейс между контактором и блоком - минимум точек отказа
• Винтовые клеммы позволяют легко заменить или переустановить провода без специнструментов
• Интеграция с популярными моделями контакторов S0–S3 снижает время проектирования и сборки
• Чёткая визуальная и функциональная разница между НО и НЗ контактами упрощает диагностику

Ограничения применения

• Не предназначена для прямого управления силовыми цепями - только вспомогательные цепи
• IP20 не допускает использование вне герметичных шкафов или в сырых средах
• Несовместим с контакторами других серий (например, S4, LC1D, A9 и аналогами без бокового крепления)
• Работает только при механическом взаимодействии с активированным контактором - не работает автономно

Примеры использования

• Индикация включения насоса на пульте управления
• Блокировка старта второго двигателя пока первый не отключился
• Подключение сигнала “работа” к контроллеру PLC
• Формирование цепи самоблокировки в реверсивной схеме управления двигателем

Практические советы

• Перед установкой убедитесь, что контактор полностью отключён и обесточен
• Проверьте, что винтовые клеммы плотно затянуты - слабый контакт вызывает нагрев и выход из строя
• Используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм такого типа
• Если нужна защита от пыли/влаги - устанавливайте блок-контакт внутрь щита с уровнем защиты IP54 и выше
• При замене - сохраните маркировку контактов (NO/NZ), чтобы не перепутать логику управления
