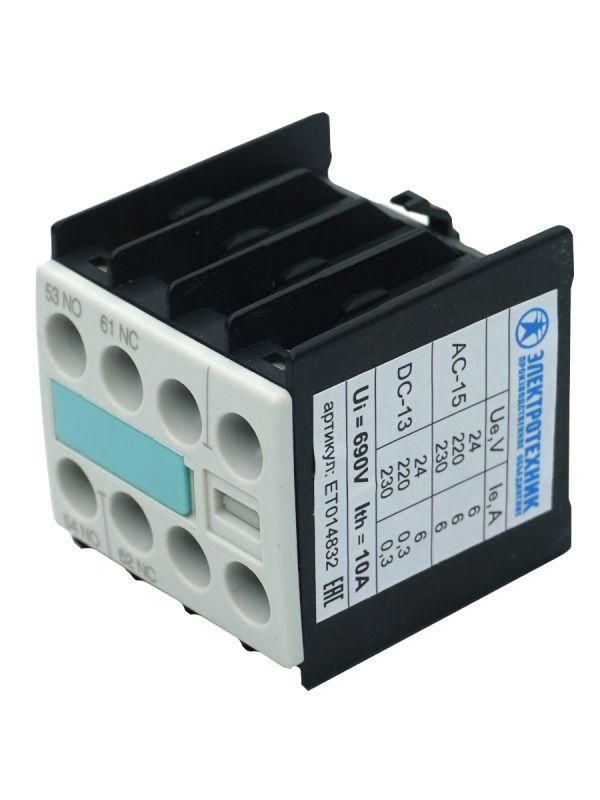

Электротехник 3RH1911-1FA11 1НО+1НЗ для контакторов типоразмера S00 фронтальный винтовые клеммы IP20 блок-контакт (ЭТ) | ET014832

Блок-контакт Электротехник et014832 предназначен для коммутации вспомогательных цепей в системах управления на базе контакторов типоразмера S00. Он устанавливается фронтально, обеспечивает надёжный контакт через винтовые зажимы и защищён от доступа к токоведущим частям согласно классу IP20.

Назначение и область применения

Блок-контакт Электротехник et014832 используется для передачи сигнала состояния контактора в цепи управления - например, чтобы включить индикацию работы, заблокировать другую цепь или отправить сигнал в автоматизированную систему. Подходит для установки на контакторы типа S00, где требуется расширение функциональности за счёт дополнительного контакта. Применяется в пультах управления, щитах автоматики, на станках, насосах, вентиляционном оборудовании.

Технические характеристики

• Конфигурация контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип монтажа: фронтальный - устанавливается поверх корпуса контактора S00
• Тип соединений: винтовые клеммы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Степень защиты: IP20 - предотвращает случайный доступ к токоведущим частям пальцами, но не защищает от воды и пыли
• Максимальная рабочая температура: до +60 C (по стандарту для устройств этого класса)

Совместимость и монтаж

Блок-контакт совместим исключительно с контакторами типоразмера S00, имеющими соответствующий фронтальный интерфейс. Установка выполняется путём плотного защёлкивания на направляющие штыри контактора. После механического крепления подводятся провода в винтовые клеммы - затяжка должна быть достаточной, но без перегрузки, чтобы избежать повреждения пластиковой оболочки. Перед первым запуском проверьте соответствие положения контактов (НО/НЗ) с проектной схемой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Класс защиты IP20 гарантирует, что внутренние части недоступны для пальцев человека, однако он не предназначен для установки во влажных средах, на улице или в местах с высоким уровнем пыли. Для таких условий требуются устройства с более высокой степенью защиты (например, IP65).

Преимущества

• Универсальная компоновка НО+НЗ позволяет реализовать сложные логические схемы без внешних реле
• Фронтальное расположение упрощает обслуживание - замена или диагностика возможны без демонтажа контактора
• Винтовые клеммы обеспечивают прочное соединение даже при колебаниях нагрузки и вибрации
• Совместимость с сериями контакторов S00 снижает количество типов запчастей в наличии

Ограничения применения

• Не применяется вне контакторов S00 - несовместим с другими типоразмерами (S0, S2, S3 и т.д.)
• Защита IP20 делает его непригодным для помещений с повышенной влажностью, мытьём, пылевыми условиями
• Рабочий ток ограничен значениями, допустимыми для вспомогательных цепей (обычно до 10 А); не использовать для силовых цепей!
• Не рассчитан на работу при температуре ниже –10 C - возможна хрупкость материалов

Примеры использования

• На станке: НО-контакт управляет световым индикатором “работа”, НЗ-контакт размыкает цепь стартера при аварии
• В системе конвейера: сигнал с НЗ-контакта остановки контактора передаётся в PLC для регистрации отказа
• В щите управления насосом: НО-контакт активирует реле времени после включения помпы

Практические советы

• Перед установкой убедитесь, что контактор выключен и отключён от сети - даже вспомогательные цепи могут находиться под потенциалом
• Проверяйте посадочные гнёзда на контакторе: грязь или деформация препятствуют правильному защёлкиванию
• Используйте провода сечением 0,5–2,5 мм2; слишком толстые жилы могут повредить клемму
• Обозначьте провода на обоих концах - особенно важно при использовании двух контактов (НО и НЗ) в одной схеме
• При необходимости замены - используйте оригинальный блок-контакт Электротехник et014832, так как аналоги могут отличаться по глубине посадки или шагу клемм
