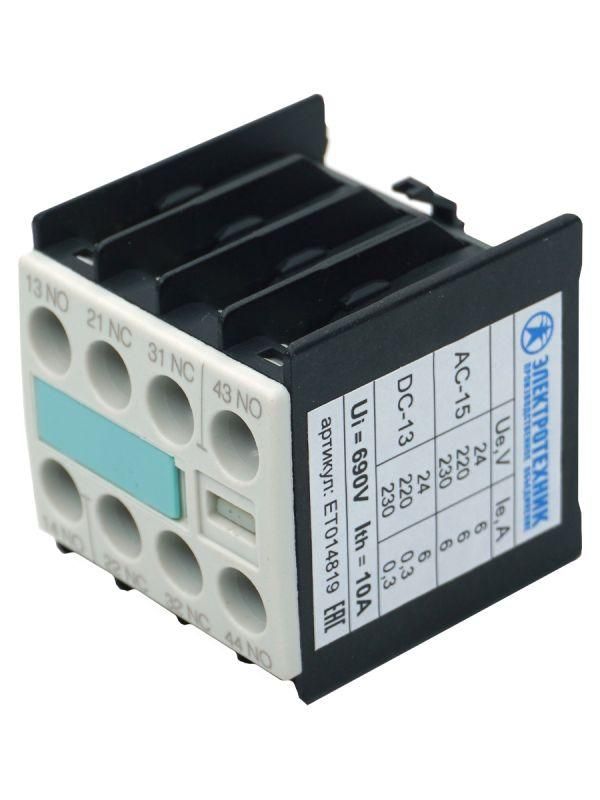

Электротехник 3RH1911-1FA22 2НО+2НЗ для контакторов типоразмера S00 фронтальный винтовые клеммы IP20 блок-контакт (ЭТ) | ET014819

Блок-контакт Электротехник et014819 - четырёхполюсное устройство с двумя нормально открытыми и двумя нормально закрытыми контактами, предназначенное для установки на контакторы типоразмера S00. Обеспечивает передачу сигналов управления и контроля состояния цепи через фронтальные винтовые клеммы с степенью защиты IP20.

Назначение и область применения

Блок-контакт Электротехник et014819 используется для расширения функционала контакторов типа S00 за счёт добавления вспомогательных контактов. Он позволяет передавать информацию о состоянии контактора - например, замкнут ли основной контур - другим элементам системы: сигнализациям, контроллерам, реле времени или кнопочным станциям. Применяется в автоматических системах управления двигателями, насосами, вентиляцией и другими оборудованием, где требуется удалённый контроль работы контактора.

Технические характеристики

• Число полюсов: 4
• Конфигурация контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм; не защищён от воды
• Монтаж: фронтальный - устанавливается на переднюю поверхность контактора S00
• Подключение: винтовые клеммы - надёжное соединение проводов до 2,5 мм2
• Совместимость: исключительно с контакторами типоразмера S00

Совместимость и монтаж

Блок-контакт Электротехник et014819 совместим только с контакторами типоразмера S00. Установка происходит путём плотного защёлкивания на фронтальной части корпуса контактора - никаких инструментов не требует. После механического крепления провода подсоединяются к винтовым клеммам с помощью отвёртки. Каждый контакт имеет свою пару клемм: вход и выход. Напряжение коммутируемых цепей не указано - применяйте согласно допустимой нагрузке самого контактора S00.

Безопасность и стандарты

Защита IP20 обеспечивает безопасную работу внутри щитов и закрытых шкафов, но не предназначена для условий повышенной влажности, запылённости или внешней среды. Блок-контакт не содержит изолирующих материалов для высоковольтных цепей - использовать можно только в слаботочных цепях управления (до 690 В переменного тока, согласно классификации контакторов S00).

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены всего контактора
• Фронтальная установка сохраняет доступ к основному корпусу и терминалам
• Винтовые клеммы обеспечивают прочное и долговечное соединение даже при вибрациях
• Имеет стандартизированную форму - легко заменить аналогичными изделиями других производителей

Ограничения применения

• Не для установки вне электрошкафа - IP20 не защищает от брызг, пыли и влаги
• Работает только с контакторами S00 - не подходит для S0, S2, S3 и других типоразмеров
• Не рассчитан на частые переключения свыше 1000 операций/час - возможен быстрый износ контактов
• Не рекомендован для цепей постоянного тока выше 250 В - проверьте соответствие спецификации контактора

Примеры использования

• Настройка световой индикации “работает” / “остановлен” на пульте управления станком
• Передача сигнала “замкнулся” в PLC для начала следующего этапа технологического процесса
• Автоматическое отключение питания вентилятора после остановки насоса через цепь НЗ-контакта
• Обратная связь в системе аварийной остановки - определение фактического положения контактора

Практические советы

• Перед установкой убедитесь, что контактор S00 выключен и отключён от сети
• Проверьте направление движения рычага контактора - он должен свободно задействовать механизм блока-контакта
• Не затягивайте винты клемм слишком сильно - повредите медные жилы или пластиковые колпачки
• При использовании многожильных проводов используйте наконечники - они предотвращают ослабление соединений
• Если нужна более высокая защита - выбирайте модели с IP65/IP67, но учтите, что они не подходят для S00
