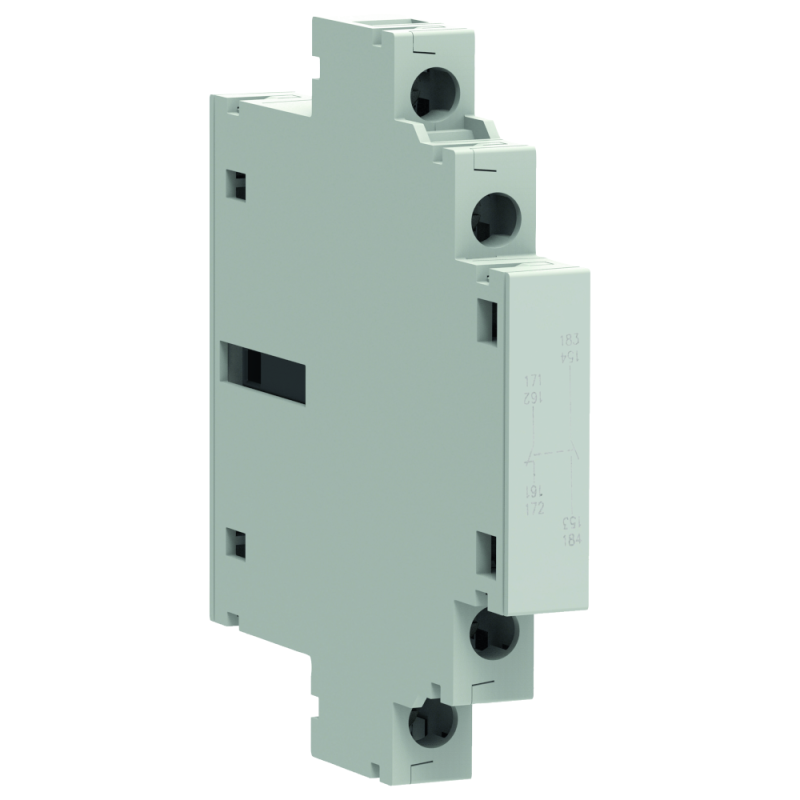

Блок контактный OptiStart K-FX-12C11 боков. 1НО+1НЗ для AF-160..AF-230 КЭАЗ 335335

Блок контактный OptiStart K-FX-12C11 боковой 1 нормально открытый + 1 нормально закрытый для контакторов AF-160..AF-230 - это компактный аксессуар от КЭАЗ, предназначенный для расширения функциональности контакторов серии OptiStart K. Устанавливается на боковую поверхность контакторов AF-160–AF-230, обеспечивая дополнительную коммутацию сигналов управления без изменения основного устройства.

Назначение и область применения

Блок контактный OptiStart K-FX-12C11 боковой 1 нормально открытый + 1 нормально закрытый для контакторов AF-160..AF-230 используется для передачи сигналов состояния контактора в цепи управления, автоматизации и контроля. Подходит для задач, где требуется фиксация положения силового контакта: включение/выключение двигателя, индикация работы, блокировки, логические схемы. Применяется в промышленном оборудовании - станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет работать в сетях до 690 В переменного тока, включая промышленные системы 400–690 В.
• Номинальный рабочий ток: 3 А - рассчитан на управление слаботочными цепями (например, реле, индикаторы, PLC-входы), не предназначен для коммутации нагрузок выше 3 А.
• Конфигурация контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивают гибкую логику управления: один контакт замыкается при включении контактора, другой - размыкается.
• Способ монтажа: боковой - устанавливается исключительно на сторонние контакторы OptiStart K-AF с соответствующими креплениями, не совместим с другими сериями.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, допускает многократное подключение/отключение проводов.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не защищён от пыли и влаги; требует установки внутри щита.
• Исполнение: открытое - корпус без дополнительной оболочки, не имеет герметичной защиты.

Совместимость и монтаж

Блок контактный OptiStart K-FX-12C11 боковой 1 нормально открытый + 1 нормально закрытый для контакторов AF-160..AF-230 совместим только с контактными модулями серии OptiStart K-AF (AF-160, AF-185, AF-230). Монтаж выполняется путём плотного защёлкивания на боковую планку контактора - никаких инструментов не требуется. После установки подключаются провода к винтовым клеммам: N.O. и N.C. помечены на корпусе. Перед монтажом убедитесь, что контактор выключен и отключён от сети.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 для вспомогательных устройств. Сертифицировано для использования в промышленных условиях согласно ГОСТ Р 50030.5.1. Рабочие параметры не выходят за пределы безопасных значений для класса II по электробезопасности.

Преимущества

• Простая установка - не требует сверления, доработки шасси или внешних креплений.
• Высокая надёжность - механическая связь с основным контактором гарантирует точное соответствие состояния контактов и положения силовых элементов.
• Экономия места - вместо отдельного реле или дополнительного блока использует свободную площадь на корпусе контактора.
• Поддержка современных решений - оптимально сочетается с электронными версиями OptiStart K-AF, поддерживающими частотное регулирование и диагностику.

Ограничения применения

• Не применяется вне контакторов OptiStart K-AF - несовместим с другими брендами и старыми сериями КЭАЗ (например, AFS, EKF).
• IP20 - нельзя использовать во влажных, запылённых или наружных помещениях без дополнительной защиты.
• Рабочий ток ограничен 3 А - не подходит для прямого управления мощными нагрузками (электромагниты, светильники, нагреватели).
• Только боковая установка - невозможно смонтировать спереди или сверху.

Примеры использования

• Индикация включения двигателя через лампу или LED-индикатор на пульте управления.
• Передача сигнала “работает” в ПЛК для логического контроля цикла производства.
• Блокировка другого оборудования до завершения цикла (например, дверь не открывается, пока контактор включён).
• Формирование аварийного сигнала при отказе (через НЗ-контакт - если контактор не включился, цепь разрывается).

Практические советы

• Выбирайте сечение проводов 0,5–2,5 мм2 - оптимально для винтовых клемм, избегайте слишком толстых жил.
• Проверьте посадочные размеры контактора перед заказом - даже небольшие отличия в форме корпуса могут препятствовать установке.
• Не затягивайте винты чрезмерно - это повредит пластиковую клемму и снижает долговечность соединения.
• При использовании в системах с высокой вибрацией рекомендуется дополнительно фиксировать провода хомутиками.
• Блок контактный OptiStart K-FX-12C11 боковой 1 нормально открытый + 1 нормально закрытый для контакторов AF-160..AF-230 - единственный вариант расширения для этой модели, других аналогов от КЭАЗ нет.
