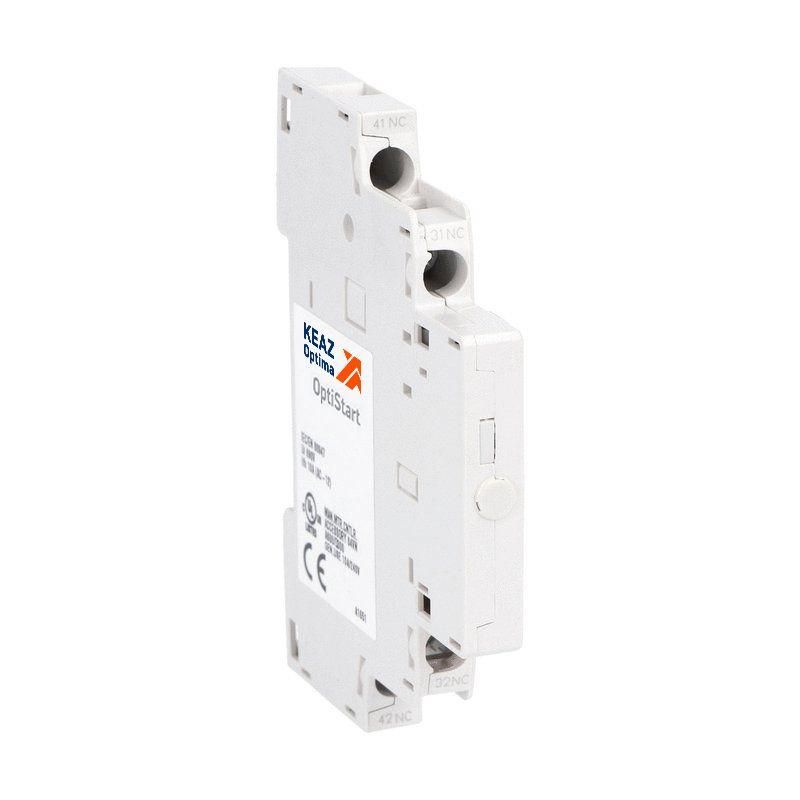

Блок контактов вспомогательный OptiStart MP-HS02-63/100-T2 | 348576 КЭАЗ

Блок контактов вспомогательный 3А 0НО 2НЗ 0переключающийся частично интегрируемый от КЭАЗ предназначен для передачи сигнала состояния в цепи управления, например, при включении или отключении силового оборудования. Артикул 348576 совместим с выключателями КЭАЗ Optima и используется там, где нужна надёжная изоляция и визуальный контроль.

Назначение и область применения

Блок контактов вспомогательный 3А 0НО 2НЗ 0переключающийся частично интегрируемый служит для передачи информации о положении основного аппарата - например, выключателя или контактора - в систему управления. Он не коммутирует нагрузку, а лишь даёт сигнал: два замкнутых (НЗ) контакта позволяют контролировать состояние «выключен» или «отключён». Подходит для установки на защитные выключатели двигателей и силовые выключатели КЭАЗ Optima. Применяется в автоматических системах: станках, конвейерах, насосных станциях, щитах управления.

Технические характеристики

• Номинальный рабочий ток: 3 А - допустимая нагрузка для цепей управления, не выше;
• Количество нормально замкнутых (НЗ) контактов: 2 - активны при отключённом состоянии основного устройства;
• Количество нормально открытых (НО) и переключающих контактов: 0 - нет контактов для сигнализации «включено»;
• Способ монтажа: частично интегрируемый - фиксируется на DIN-рейке и частично встраивается в корпус выключателя;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Рабочий температурный диапазон: от -20 C до +60 C - работает в холодных цехах и жарких помещениях;
• Отключающая способность: до 100 кА - обеспечивает безопасную работу даже при высоких токах КЗ;
• Наличие расцепителя: нет - не имеет собственной защиты, работает только как вспомогательный элемент.

Совместимость и монтаж

Блок контактов вспомогательный 3А 0НО 2НЗ 0переключающийся частично интегрируемый (артикул 348576) совместим исключительно с выключателями серии Optima от КЭАЗ. Устанавливается на боковой поверхности аппарата через специальные направляющие - не требует сверления или дополнительных креплений. Монтаж выполняется после установки основного выключателя на DIN-рейку. Соединение проводов - винтовое, затяжка моментом 0,4–0,5 Нм. Перед подключением убедитесь, что питание отключено.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-5-1 для вспомогательных устройств. Обеспечивает электрическую изоляцию между силовыми и управляющими цепями. Не содержит опасных материалов согласно RoHS. Индикация срабатывания отсутствует - визуальное определение состояния возможно только по положению основного аппарата.

Преимущества

• Устойчивость к широкому диапазону температур - надёжно работает в условиях перепадов климата;
• Высокая отключающая способность - сохраняет целостность при аварийных режимах;
• Простой винтовой тип подключения - удобен для обслуживания и ремонта;
• Совместимость с сериями OptiStart K - позволяет использовать таблицы координации типа 1 и 2 для проектирования защищённых цепей;
• Может использоваться в составе комплексных решений с другими аксессуарами КЭАЗ - расширяемость системы.

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А, нельзя использовать для питания нагрузок;
• Только два НЗ контакта - невозможно получить сигнал «включено»; если требуется индикация работы, выбирайте модель с НО контактами;
• Не имеет встроенной индикации срабатывания - необходимо внешнее наблюдение или использование других модулей;
• Совместим только с выключателями КЭАЗ Optima - не подходит для аппаратов других производителей.

Примеры использования

• На станке: блок контактов 348576 установлен на защитном выключателе двигателя - при отключении подаёт сигнал PLC, что двигатель остановлен;
• В щите управления: два НЗ контакта используются для запрета пуска другого механизма, пока основной выключатель находится в положении «выкл»;
• В системе безопасности: сигнал от блока контактов вспомогательный 3А 0НО 2НЗ 0переключающийся частично интегрируемый передаётся на световой индикатор «Обесточено».

Практические советы

• Выбирайте этот блок, когда вам нужно знать, что оборудование **отключено** - он не покажет, что оно **включено**;
• Проверьте посадочные размеры вашего выключателя: частичная интеграция требует точного совпадения с форм-фактором КЭАЗ Optima;
• При подключении используйте провода с медными жилами, сечение не более 2,5 мм2 - иначе возможен перегрев;
• Если нужна индикация состояния «работает» - рассмотрите аналог с двумя НО контактами, например, 348577;
• Не применяйте в средах с постоянным воздействием воды или масла - IP-защита не указана, значит, не предусмотрена.
