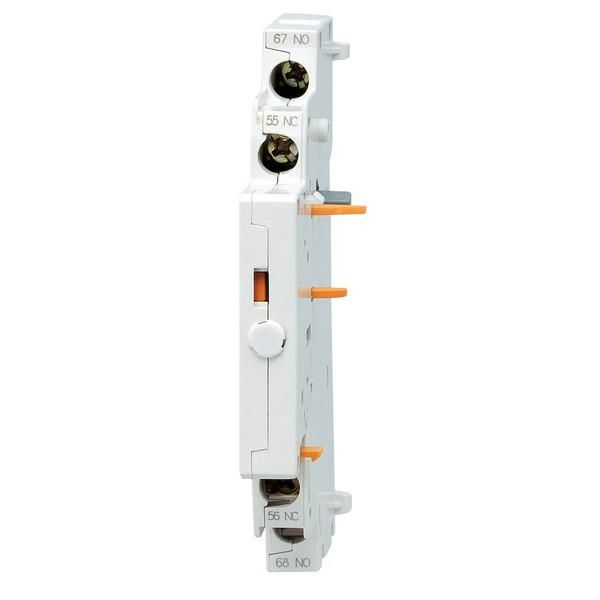

Контакт сигнальный 2NCLA 02 боковой монтаж LS Electric 83011941003 LSIS

Сигнальный контакт 2NC боковой монтаж от LS Electric (артикул 83011941003) - это дополнительный контакт для передачи сигнала об аварийном отключении автоматического выключателя. Устанавливается боковым способом на выключатели серии MMS-32 и работает совместно с любым типом расцепителя - тепловым или электромагнитным.

Назначение и область применения

Сигнальный контакт 2NC боковой монтаж используется для дистанционной сигнализации срабатывания автоматического выключателя. Когда произойдёт отключение из-за перегрузки, КЗ или другого аварийного режима, контакт замыкается и передаёт сигнал на пульт управления, световую индикацию или систему сбора данных. Подходит для применения в цепях управления двигателем, на конвейерах, насосных станциях и других объектах, где важно знать момент отключения защиты.

Технические характеристики

• Тип изделия: дополнительный контакт
• Конфигурация контактов: 2 нормально замкнутых (2NC)
• Тип тока: переменный (AC)
• Рабочее напряжение: 220 В
• Способ монтажа: боковой, на аппарат
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Количество переключающих контактов: 2

Совместимость и монтаж

Сигнальный контакт 2NC боковой монтаж устанавливается исключительно на выключатели серии MMS-32 от LS Electric. Монтаж выполняется с левой стороны корпуса аппарата - контакт фиксируется механически и активируется через рычажный механизм, связанный с движением расцепителя. Не требует внешнего питания - работает как пассивный коммутационный элемент. Для правильной установки необходимо отключить питание и проверить соответствие посадочного места на выключателе.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP20 позволяет использовать его внутри щитов и закрытых шкафов, но не предназначено для открытых площадок или влажных сред. Работает в пределах температур, допустимых для выключателей MMS-32 - от -5C до +40C.

Преимущества

• Универсальная совместимость с любым типом расцепителя - тепловым и электромагнитным
• Механическая надёжность: контакт срабатывает точно при каждом отключении, без задержек
• Не требует внешнего источника питания - снижает сложность схемы
• Фиксированная боковая установка обеспечивает точную синхронизацию с механизмом выключателя

Ограничения применения

• Поддерживается только для выключателей серии MMS-32 - несовместим с другими моделями LS Electric или конкурентов
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не предназначен для работы с постоянным током - только переменный 220 В
• Не имеет функции самодиагностики; отказ контакта можно определить только по отсутствию сигнала

Примеры использования

• Система управления конвейером: при отключении двигателя из-за перегрева контакт замыкается и отправляет сигнал на пульт оператора
• Щитовая автоматизации: подключение к реле времени или PLC для регистрации частоты срабатываний защиты
• Аварийная сигнализация: звуковой или световой индикатор включается при сработавшем автомате

Практические советы

• Проверьте, что выключатель MMS-32 имеет свободное боковое посадочное место - контакт не устанавливается на все модели этой серии
• При подключении проводов используйте жилы сечением не более 1,5 мм2 - максимальная нагрузка на клеммы рассчитана именно на этот параметр
• Не применяйте контакт в цепях выше 220 В AC - возможен пробой изоляции
• После монтажа протестируйте работу: вручную переведите выключатель в положение “off” и убедитесь, что контакт замкнулся
• Если нужна сигнализация при включении - выбирайте модель с 2NO, а не 2NC
