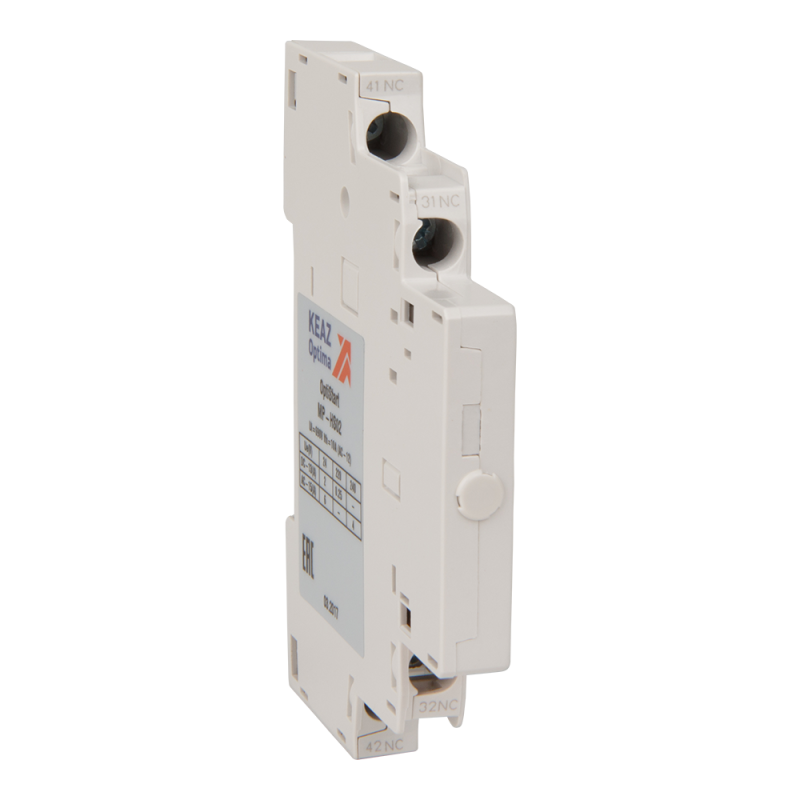

Блок контактов вспомогательный OptiStart MP-HS02-T2 |340187| КЭАЗ

Блок контактов вспомогательный OptiStart MP-HS02-T2 от КЭАЗ предназначен для расширения функциональности автоматических выключателей OptiStart MP-T2 за счёт добавления двух нормально замкнутых контактов. Он позволяет управлять сигналами в цепях управления, контроля и аварийной сигнализации без изменения основного оборудования.

Назначение и область применения

Блок контактов вспомогательный OptiStart MP-HS02-T2 используется для передачи состояния автомата (включено/выключено) в другие устройства: реле, контроллеры, световые индикаторы, системы учёта или сигнализации. Применяется там, где необходимо получить информацию о положении выключателя без вмешательства в силовую цепь.

Подходит для установки на автоматические выключатели серии OptiStart MP-T2 в распределительных щитах промышленного оборудования, системах автоматизации, конвейерах, насосных станциях и других объектах с требованием к удалённому контролю.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально открытых (НО) контактов: 0
• Номинальный рабочий ток: 3 А
• Тип подключения: винтовые зажимы
• Способ монтажа: частично интегрируемый - фиксируется на корпусе выключателя, часть контактов остаётся доступной для внешних проводов
• Совместимость: только с автоматическими выключателями OptiStart MP-T2

Совместимость и монтаж

Блок контактов вспомогательный OptiStart MP-HS02-T2 совместим исключительно с выключателями OptiStart MP-T2. Монтировать его можно только на уже установленный автомат - он не является самостоятельным устройством. Подключение осуществляется через винтовые клеммы: зачищенные жилы до 1,5 мм2 плотно затягиваются отверткой. Не требуется дополнительная фиксация - блок механически зацепляется за направляющие на корпусе выключателя.

Установка возможна только при отключенном питании. После монтажа проверьте надёжность контактов и отсутствие люфта.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные комплектующие для аппаратов защиты. Произведено КЭАЗ - предприятием с сертифицированной системой качества. Все материалы и изоляция рассчитаны на работу в условиях промышленной среды с температурой от -25C до +60C.

Преимущества

• Не требует внешнего питания - работает за счёт механической связи с главным контактом автомата
• Минимальная нагрузка на цепь управления - 3 А достаточно для большинства сигналов
• Простая установка без сверления или доработки шасси
• Высокая надёжность контактов благодаря медным контактным пластинам и антикоррозийному покрытию

Ограничения применения

• Не подходит для коммутации силовых цепей - максимальный ток 3 А не позволяет использовать его для управления двигателями или нагревателями
• Работает только с выключателями OptiStart MP-T2; несовместим с другими моделями даже от КЭАЗ
• Не имеет защиты от пыли и влаги - не применяется во взрывоопасных или влажных помещениях без дополнительной герметизации щита
• Нет контактов типа НО - нельзя использовать для формирования сигнала “включено” напрямую, только “выключено”

Примеры использования

• Подключение индикатора “Автомат отключён” на пульте управления
• Передача сигнала “отказ” в PLC для логики остановки линии
• Активация зуммера при срабатывании теплового расцепителя
• Фиксация состояния автомата в системе SCADA

Практические советы

• При заказе убедитесь, что у вас именно выключатель OptiStart MP-T2 - блок не подойдёт к другим типам, даже если они внешне похожи
• При монтаже используйте отвертку с плоским лезвием - винты маленькие, легко сломать головку
• Не перетягивайте клеммы - это повредит медную планку внутри блока
• Если нужен сигнал “включено”, используйте параллельно другой блок с НО-контактами или примените инвертор в логике контроллера
• Артикул 340187 - единственный номер для этого изделия. Не путайте с аналогами от других производителей.
