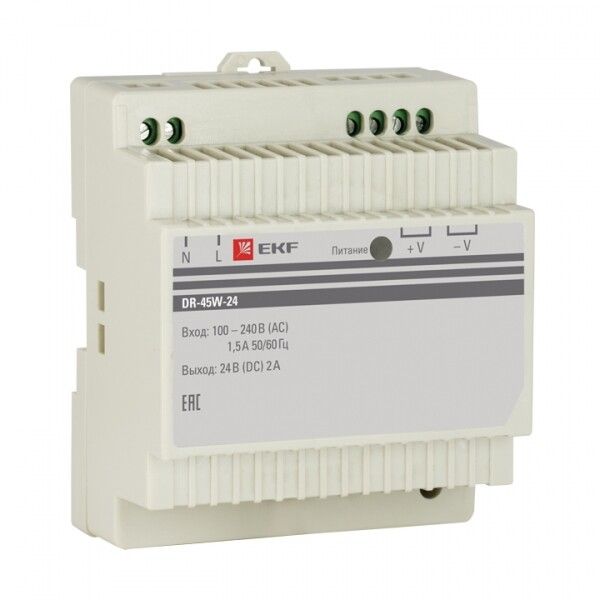

Блок питания PROxima 24В 2А 45Вт IP20 на DIN-рейку EKF dr-45w-24

Блок питания 24 вольт EKF DR-45W-24 - компактный модульный источник питания, предназначенный для стабильного преобразования переменного тока в постоянный 24 В. Подходит для автоматизации, промышленной электроники и систем управления, где требуется надежное питание устройств на DIN-рейке.

Назначение и область применения

Блок питания 24 вольт EKF DR-45W-24 предназначен для преобразования бытового или промышленного переменного напряжения (100–240 В) в стабилизированный постоянный ток 24 В. Используется там, где нужна точная и бесперебойная подача энергии: в контроллерах PLC, реле, сенсорах, приводах, световой сигнализации и других устройствах промышленной автоматики.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Выходная мощность: 45 Вт
• Выходной ток: 2 А
• Входное напряжение: 100–240 В переменного тока (совместим с сетями Европы, США, России)
• Стабилизация выходного напряжения: да - обеспечивает стабильную работу даже при колебаниях сети
• Регулируемое выходное напряжение: да - позволяет настраивать напряжение в пределах допустимого диапазона (не более +-10%)
• Защита от короткого замыкания: да - автоматически отключает нагрузку при аварийном режиме
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Габариты: 93×78×? мм (высота не указана; ширина 78 мм соответствует 5 модулям DIN-рейки)
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение
• Индикация: светодиодный индикатор работы - показывает наличие напряжения на выходе
• Модульное исполнение: да - занимает 5 модулей на DIN-рейке
• Способ монтажа: крепление на DIN-рейку типа TS35

Совместимость и монтаж

Блок питания 24 вольт EKF DR-45W-24 совместим с любой стандартной DIN-рейкой шириной 35 мм. Устанавливается легко: просто защёлкивается на рейку и фиксируется. Для подключения используются винтовые клеммы - можно использовать провода сечением до 2,5 мм2. Обязательно соблюдайте полярность: "+" и "-" помечены на корпусе. Монтаж возможен в щитах с достаточным воздушным зазором - из-за отсутствия защиты от пыли и влаги (IP20) не устанавливайте в сырых или запылённых местах.

Безопасность и стандарты

Блок питания 24 вольт EKF DR-45W-24 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от перегрузки и КЗ реализована по принципу «автоматического восстановления» - после устранения причины аварии устройство включится само. Сертификация по ГОСТ Р и IEC 62368-1 подтверждает соответствие международным нормам.

Преимущества

• Универсальный вход: работает от 100 до 240 В - подходит для любых сетей, включая нестабильные
• Регулировка напряжения: возможность адаптировать выход под специфические требования нагрузки
• Компактность: всего 5 модулей на DIN-рейке - экономит место в распределительных щитах
• Надёжная защита: от КЗ и перегрузки снижает риск повреждения подключённого оборудования
• Ясная индикация: светодиод показывает работоспособность - удобно при диагностике

Ограничения применения

• Не применяется во влажных помещениях, на улице или в условиях высокой запылённости - степень защиты IP20 не предусматривает защиту от воды и пыли
• Не рекомендован для длительной работы на максимальной нагрузке (45 Вт) без принудительного охлаждения - возможен перегрев в плотно закрытых щитах
• Регулировка выходного напряжения требует доступа к внутренним элементам - не является пользовательской функцией, выполняется при помощи сервисного инструмента
• Не поддерживает параллельное включение нескольких блоков для увеличения мощности - не имеет функции load sharing

Примеры использования

• Питание контроллеров Siemens S7-1200, Allen Bradley Micro8xx
• Электромагнитные клапаны и пневматические цилиндры в автоматических линиях
• Системы видеонаблюдения с IP-камерами 24 В
• Освещение LED-лент и индикаторов в промышленных панелях
• Аппаратура управления лифтами, конвейерами, насосными станциями

Практические советы

• Перед установкой проверьте, что входное напряжение в вашей сети находится в диапазоне 100–240 В - превышение может вывести устройство из строя
• Выбирайте сечение проводов исходя из тока 2 А: минимум 0,75 мм2, оптимально - 1,5 мм2
• Не забывайте про вентиляцию: если блок питания установлен в герметичном щите, рассмотрите вариант с дополнительным охлаждением
• При использовании регулировки выходного напряжения - используйте только изолированные отвёртки и отключите питание перед настройкой
• Для многоканальных систем лучше брать один блок питания DR-45W-24 вместо трёх маломощных - так проще обслуживание и выше надёжность
