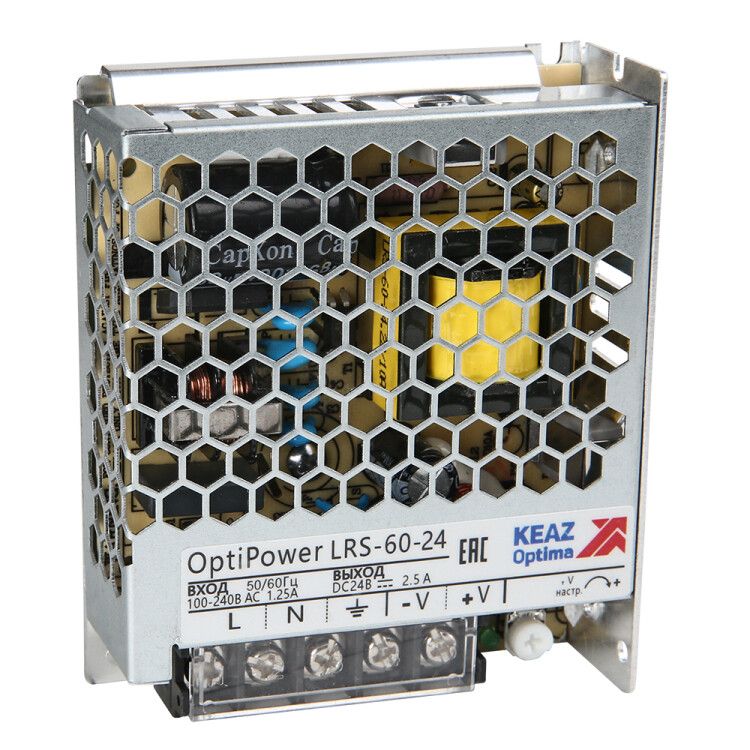

Блок питания панельный OptiPower LRS 60-24 2.5A | 328875 КЭАЗ

Блок питания панельный 60-24 2.5A от КЭАЗ - компактное импульсное устройство для стабильного питания оборудования постоянным током 24 В. Подходит для установки в щитах управления, работает в широком диапазоне входных напряжений и обеспечивает надёжную работу в условиях промышленной среды.

Назначение и область применения

Блок питания панельный 60-24 2.5A предназначен для преобразования переменного тока в стабилизированное постоянное напряжение 24 В. Он используется для питания автоматических систем, контроллеров, сенсоров, реле, приводов и других устройств, требующих точного и бесперебойного энергоснабжения. Применяется в промышленной автоматизации: на станках, конвейерах, системах сборки, вентиляции и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Номинальный выходной ток: 2,5 А
• Выходная мощность: 60 Вт
• Входное напряжение: 85–264 В переменного тока (совместим с сетями 110 В и 220 В)
• Потребляемая мощность: до 68,182 ВА
• Максимальный потребляемый ток: 1,15 А
• Стабилизация выходного напряжения: да - сохраняет 24 В при колебаниях нагрузки и входного напряжения
• Защита от короткого замыкания: да - автоматическое отключение при аварии
• Регулируемое вторичное напряжение: да - можно настроить выходное напряжение в пределах допустимого диапазона
• Стабилизированное напряжение шины: да - минимизирует помехи и скачки
• Температурный режим работы: от –30 C до +70 C
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Подключение: винтовые зажимы для проводов
• Габариты: 99 × 83 мм
• Количество выходных цепей: одна

Совместимость и монтаж

Блок питания панельный 60-24 2.5A устанавливается на DIN-рейку стандартной ширины 35 мм, хотя в характеристиках указано “0” модульных расстояний - это значит, что он не имеет фиксированного модульного шага и крепится через монтажные отверстия на корпусе. Для монтажа используйте саморезы или крепёжные планки. Убедитесь, что площадка установки прочная, хорошо вентилируемая и свободна от механических воздействий. Подключайте входные провода (L/N) и выходные (+/-) к винтовым клеммам, затягивая их усилием 0,5–0,7 Нм - избыточное давление повредит контакты. Максимальное сечение проводов: рекомендуется до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Обладает встроенными функциями защиты: от короткого замыкания, перегрузки и перегрева. Хотя сертификация не указана явно, типовая конструкция таких блоков КЭАЗ соответствует ГОСТ Р 51317 и IEC 61347. Не применяйте в взрывоопасных зонах - степень защиты IP20 исключает использование во взрывоопасных средах.

Преимущества

• Широкий диапазон входного напряжения (85–264 В) - работает даже при просадках и перенапряжении в сети
• Импульсная схема - высокий КПД, малый нагрев, компактность
• Регулируемое выходное напряжение - позволяет адаптировать питание под специфические устройства
• Надёжная защита - снижает риск отказа оборудования при аварийных ситуациях
• Устойчивость к температурным колебаниям - работает в холодных цехах и жарких помещениях

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для питания устройств с высоким пусковым током (например, мощных двигателей) - максимальный ток ограничен 2,5 А
• Не рассчитан на длительную работу на пределе мощности (60 Вт) при температуре выше 50 C - возможен снижение срока службы
• Отсутствие встроенного фильтра EMI - при чувствительном оборудовании может потребоваться внешний фильтр

Примеры использования

• Питание PLC-контроллеров в системах автоматизации
• Запитка сенсоров, энкодеров, пневматических клапанов
• Обеспечение стабильного напряжения для HMI-панелей и терминалов оператора
• Работа в распределительных щитах на пищевых производствах, логистических комплексах, машиностроительных заводах

Практические советы

• Перед первым запуском проверьте полярность выходных клемм - неверное подключение выведет оборудование из строя
• При использовании в условиях частых перепадов напряжения рекомендуется установить стабилизатор на входе
• Оставляйте вокруг блока питания панельного 60-24 2.5A воздушный зазор не менее 5 см сверху и с боков - это необходимо для теплоотвода
• Если требуется более высокая степень защиты, выбирайте модели с IP65/IP67 - этот экземпляр не подходит для сырых или пыльных мест
• При замене старого блока питания убедитесь, что новый имеет аналогичные габариты - 99×83 мм - чтобы не переделывать крепления
