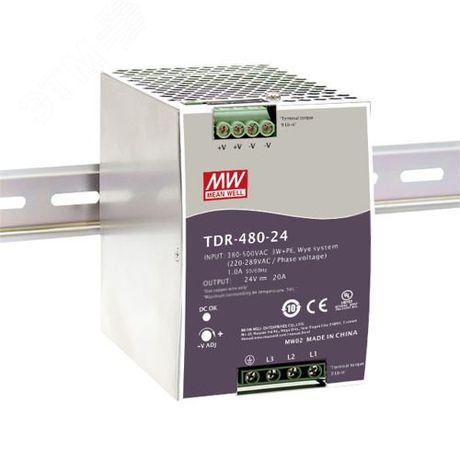

Блок питания AC-DC, 480Вт, ККМ, 3-х фазный, вход 340-550В AC, 47-63,480-780В DC, выход 24В,20A, рег. вых 24-28В, в кожухе на DIN-рейку - TDR-480-24 Mean well Т02601742

Блок питания Mean Well TDR-480-24 (арт. т02601742) - компактный импульсный источник питания для промышленного оборудования, работающий от трёхфазной сети переменного тока и обеспечивающий стабильный выход 24 В постоянного тока с возможностью точной настройки напряжения в пределах 24–28 В.

Назначение и область применения

Блок питания Mean Well TDR-480-24 предназначен для преобразования высокого напряжения трёхфазной сети (340–550 В AC) в стабилизированное постоянное напряжение 24 В DC. Подходит для питания автоматизированных систем, промышленных контроллеров, сервоприводов, сенсоров, пневматических клапанов и других устройств, требующих надёжного источника питания в условиях промышленной среды. Установка на DIN-рейку позволяет легко интегрировать его в распределительные щиты.

Технические характеристики

• Мощность: 480 Вт
• Входное напряжение: 340–550 В AC (трёхфазная сеть)
• Выходное напряжение: 24 В DC (регулируемое от 24 до 28 В)
• Выходной ток: до 20 А
• Регулирование выходного напряжения: механический потенциометр внутри корпуса
• Формат установки: монтаж на DIN-рейку 35 мм
• Защита: от перегрузки, перепадов напряжения, перегрева
• Класс защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Работает при температуре: –30…+70 C

Совместимость и монтаж

Блок питания Mean Well TDR-480-24 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются клеммы на передней панели: три фазы L1/L2/L3, ноль N (необязательно), земля PE и два вывода постоянного тока +V и GND. Максимальное сечение провода - 2,5 мм2. Перед первым запуском необходимо выставить нужное выходное напряжение с помощью внутреннего регулятора - доступ к нему осуществляется через съёмную крышку. Нельзя использовать в помещениях с повышенной влажностью или открытых площадках из-за класса защиты IP20.

Безопасность и стандарты

Произведён в соответствии с международными нормами безопасности IEC/EN 62368-1. Обладает встроенной защитой от перегрузки (Hiccup mode), перегрева и перенапряжения. Соответствует требованиям EMC для промышленного оборудования. Сертифицирован для работы в электроустановках категории III по EN 61010-1.

Преимущества

• Широкий диапазон входного напряжения - работает даже при значительных колебаниях в сети
• Регулируемый выход позволяет точно адаптировать напряжение под конкретное оборудование
• Устойчив к скачкам нагрузки благодаря защите от перегрузки
• Эффективное охлаждение - не требует внешних вентиляторов
• Компактный размер и DIN-монтаж упрощают сборку шкафов управления

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, пыли или контакта с жидкостями - класс защиты IP20 не обеспечивает герметичность
• Требуется трёхфазная сеть; несовместим с однофазным питанием 220/230 В
• Регулировка выходного напряжения выполняется вручную - нельзя удалённо изменить параметры через интерфейс
• Запрещено открывать корпус во время работы - опасность поражения током

Примеры использования

• Питание PLC-контроллеров и модулей ввода-вывода на заводе
• Источник для электромагнитных клапанов и пневматических цилиндров
• Подключение датчиков, энкодеров и HMI-панелей в системах автоматизации
• Работа в станках с ЧПУ, конвейерах, робототехнических комплексах

Практические советы

• Перед установкой проверьте соответствие входного напряжения вашей сети - не допускается использование ниже 340 В или выше 550 В
• Настройте выходное напряжение на 24,5–25 В - этого достаточно для большинства промышленных устройств, чтобы избежать перегрева
• Обеспечьте достаточную вентиляцию вокруг корпуса - не закрывайте боковые поверхности
• Используйте кабели с медными жилами сечением не менее 1,5 мм2 для выхода - особенно при максимальном токе 20 А
• При замене старого блока питания - сверьте полярность выходных клемм (+V / GND) и тип подключения заземления
